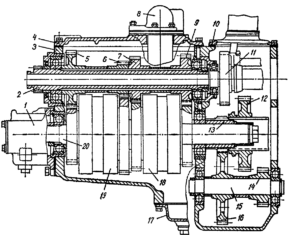

На Т-150К выпуска ХТЗ-150К-09-25 стоит трёхдиапазонная двенадцатиступенчатая КПП: три диапазона переднего хода и один диапазон заднего хода, по четыре передачи в каждом. Диапазоны переключают отдельным рычагом при выжатом сцеплении, передачи — на ходу, без разрыва потока мощности.
Как переключать
Рычаг переключения диапазонов включают только при полностью выжатой муфте сцепления: механизм блокировки не даст переключить диапазон при включённом сцеплении. Для диапазона заднего хода трактор нужно ещё и остановить. Положения рычага: нейтраль, I, II, III диапазоны и задний ход.
Рычаг распределителя переключения передач имеет четыре фиксированных положения — четыре передачи переднего или заднего хода. Передачи переключают на ходу под нагрузкой: пока одна гидроподжимная муфта выключается, другая подпитывается от насоса, и поток мощности не прерывается.
Двигатель не запустится, если включён диапазон.
Скорости и тяговые усилия
При номинальных оборотах двигателя и без буксования, км/ч:
| Диапазон | 1-я | 2-я | 3-я | 4-я |
|---|---|---|---|---|
| I | 3,36 | 3,85 | 4,36 | 6,03 |
| II | 7,08 | 8,09 | 9,56 | 12,67 |
| III | 16,27 | 18,62 | 22,01 | 30,08 |
| Задний ход | 5,10 | 5,83 | 6,89 | 9,14 |
Тяговое усилие на I диапазоне — до 60 кН (6000 кгс), на 4-й передаче III диапазона — около 10,9 кН.
Четырёхдиапазонная КПП
По заказу Т-150К для специальных работ выпускали с четырёхдиапазонной коробкой: в каждом диапазоне три передачи вперёд и одна назад, а у рычага передач пять положений, включая нейтраль. Делителя потока и клапана подпитки, которые обеспечивают переключение без разрыва потока на трёхдиапазонной коробке, в её распределителе нет.
Нормы давления в гидросистеме КПП и причины его падения — в статье «Давление в КПП Т-150К». Какое масло заливать — в статье «Масло в КПП и мостах Т-150К».
Поставляем КПП для Т-150К: новые и после капремонта, с обкаткой на стенде и гарантией. Отгрузка за 1 день.
Источники
- Трактор ХТЗ-150К-09-25. Руководство по эксплуатации 151.00.000-09-25 РЭ. ХТЗ — общее описание с. 6; скорости и тяговые усилия с. 7–8; устройство КПП с. 11, 20; органы управления, рис. 6 и 7, с. 25–26. Скачать в библиотеке.
