Режимы КПП К-701 и К-700А включаются рычагами А и В только на полностью остановленном тракторе, когда рычаг С стоит в положении «Н только после остановки». Если режим после этого не фиксируется или слетает под нагрузкой, по заводской инструкции нарушена регулировка привода управления — её выполняют без разборки коробки.
Как правильно включать режимы

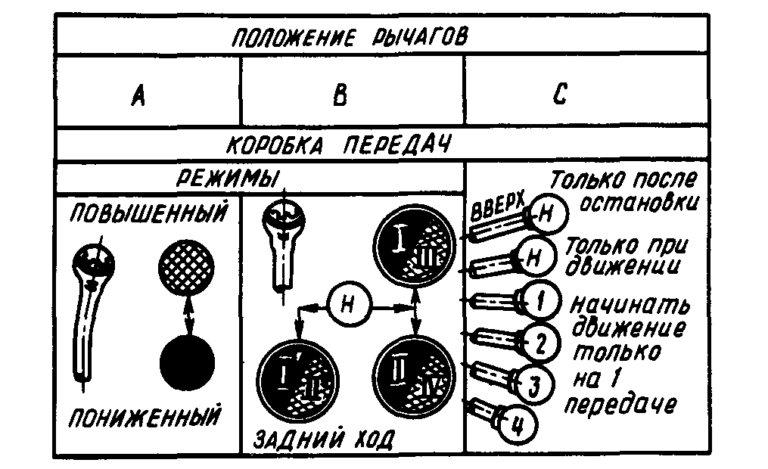

У КПП К-701 и К-700А четыре режима, в каждом по четыре передачи. Режим выбирают рычагами А и В, передачу — рычагом С. Порядок из инструкции:
- Остановите трактор полностью. Рычаг С переведите вверх и вперёд в положение «Н только после остановки».
- Включите рычаги по порядку. Рычаг включения заднего моста, затем рычаг А, затем рычаг В.
- Если рычаг А или рычаг заднего моста не идёт, инструкция советует повернуть трактор на месте — колёса чуть провернутся, и муфта войдёт в зацепление.
- Если не идёт рычаг В, выжмите педаль слива и отпустите стояночный тормоз. После включения затяните тормоз снова.
Переводить рычаги А, В и рычаг заднего моста на ходу инструкция запрещает — только после полной остановки. Подробная схема рычагов — в статье «Схема переключения передач К-700, К-701».
Режим не фиксируется или слетает
По таблице неисправностей инструкции, если при включении не фиксируются рычаги А и В или рычаг включения заднего моста, нарушена регулировка приводов управления: зубчатой муфтой раздаточного вала, зубчатыми муфтами грузового вала и приводом включения заднего моста. Регулировки делают через центральный люк в полу кабины.
- Привод муфты раздаточного вала (рычаг А). Освободите гайку тяги рычага, поставьте рычаг в крайнее заднее фиксированное положение. При фиксированном заднем положении вилки переключения режимной муфты подберите длину тяги и соедините её с поводком рычага.
- Проверьте ход. Сделайте рычагом два-три включения повышенного и пониженного режима. Поводок должен ходить без заеданий, фиксация — чёткая. Затяните гайку, зашплинтуйте пробку и повторите проверку.
- Привод муфт грузового вала и заднего хода (рычаг В). Ослабьте стяжной болт и снимите рычаг, отверните кулису, приподнимите её и выведите поводок из зацепления с рычагом привода. Поставьте муфту грузового вала в нейтраль, рычаг В — в «Нейтраль», установите кулису на место, введя её валик в зацепление с рычагом. Затем в положении «Задний ход» совместите палец рычага с прорезью поводка кулисы и законтрите стяжные болты.
- Привод заднего моста регулируют так же, как привод рычага А: крайнее заднее положение, подбор длины тяги, два-три включения с чёткой фиксацией.
Если после регулировки режим всё равно выбивает под нагрузкой, причина внутри коробки передач. Это уже ремонт с её разборкой.
Трактор не трогается на включённой передаче
Фрикционы не включаются без давления. Порядок поиска — в статье «Давление в КПП К-700, К-701».
Выключите его.
Проверяют привод муфты раздаточного вала, муфт грузового вала, золотника слива и золотника переключения передач.
Педаль слива зависла
На 2-й, 3-й и 4-й передачах педалью слива пользуются только для экстренной остановки. После такого нажатия педаль зависает — это штатная работа механизма. Чтобы вернуть её, переведите рычаг С в положение 1-й передачи или в «Н только при движении».
Если педаль ведёт себя странно и без этого, проверьте регулировку привода золотника слива. По инструкции рычаг педали слива выставляют на 426 мм от плоскости верхней половины картера до оси отверстия под педаль, а болт упора после касания с рычагом выворачивают на один оборот и контрят.
Трактор едет, когда должен стоять
Изношены колодки тормозов-синхронизаторов или покороблены диски фрикционов. Подробно — в статье «Тормоза-синхронизаторы и гидроаккумулятор».
Спеклись или покоробились диски одного фрикциона. Комплект повреждённых дисков меняют.
Буксуют диски фрикционов: упало давление в гидросистеме или диски изношены и покороблены.
Значит, нужен ремонт с разборкой. Отремонтируем вашу КПП или поставим готовую — новую или после капремонта, с обкаткой на стенде.
