У К-701 и К-700А 16 передач вперёд и 8 назад: четыре режима по четыре передачи. Режимы включают рычагами А и В только после остановки трактора. Передачи внутри режима переключают рычагом С на ходу, без разрыва потока мощности.

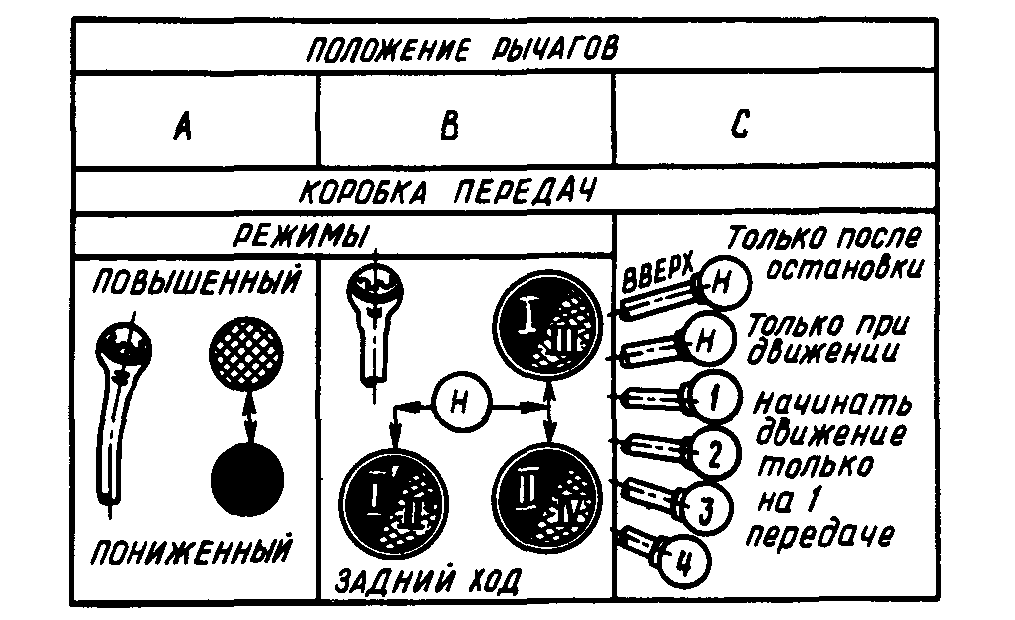

Три рычага
Переключает муфту раздаточного вала: пониженный или повышенный режим.
Включает муфты грузового вала и задний ход. Положения: I/III, II/IV, нейтраль и задний ход.
Переключает передачи. Положения: «Н только после остановки», «Н только при движении», 1, 2, 3, 4. Трогаться можно только на 1-й передаче.
Режим получается сочетанием рычагов А и В. В пониженном положении рычага А рычаг В даёт режимы I и II, в повышенном — III и IV. Задний ход тоже работает в пониженном и повышенном положении, по четыре передачи: всего 8.
Скорости на передачах К-701
Расчётные скорости при номинальных оборотах двигателя на стерне, км/ч:
| Режим | 1-я | 2-я | 3-я | 4-я |
|---|---|---|---|---|
| I | 2,9 | 3,5 | 4,2 | 5,1 |
| II | 7,1 | 8,6 | 10,3 | 12,4 |
| III | 7,8 | 9,5 | 11,5 | 13,8 |
| IV | 19,2 | 23,3 | 28,0 | 33,8 |
| Задний ход | от 5,1 до 24,3 | |||
Наибольшая рабочая скорость К-701 — 13,8 км/ч (4-я передача III режима), наибольшая транспортная — 33,8 км/ч. У К-700А скорости ниже: от 2,6 до 30,2 км/ч вперёд.
Как тронуться с места
- Поставьте рукоятку ручной подачи топлива на минимальные обороты.
- По очереди установите рычаг включения заднего моста, рычаг А, затем рычаг В. Задний мост включают при работе с орудиями и в тяжёлых дорожных условиях, на хорошей дороге его выключают.
- Если рычаги включаются туго, поверните трактор на месте, а для рычага В дополнительно выжмите педаль слива.
- Доведите обороты до 900–1000 об/мин и дайте сигнал.
- Выжмите педаль слива и переведите рычаг С из «Н только после остановки» на 1-ю передачу.
- Отпустите стояночный тормоз, затем отпустите педаль слива, одновременно прибавляя обороты.
Правила переключения
- Передачи внутри режима переключают рычагом С последовательно, 1-2-3-4, без педали слива.
- На 2–4-й передачах педалью слива пользуются только для экстренной остановки: педаль зависнет и вернётся, когда рычаг С поставят на 1-ю передачу или в «Н только при движении».
- Рычаги А и В и рычаг заднего моста переключают только после полной остановки, с рычагом С в положении «Н только после остановки».
- Для наката и перед остановкой выжмите педаль слива и поставьте рычаг С в «Н только при движении». Переводить его в «Н только после остановки» на ходу запрещено.
- Исключение — переход с 4-й передачи III режима на 1-ю передачу IV режима с тяжёлым прицепом. Его делают на ходу: разгон до 13–14 км/ч, педаль слива, рычаг В в нейтраль, рычаг С на 1-ю, при 8–10 км/ч включить IV режим и отпустить педаль. Так завод предлагает снизить нагрузку на фрикционы.
Собираем и восстанавливаем КПП для К-700, К-700А и К-701. Каждая коробка проходит полный цикл стендовых испытаний.
Источники
- Тракторы «Кировец» К-701 и К-700А. Техническое описание и инструкция по эксплуатации. В/О «Трактороэкспорт» — технические данные с. 6; рычаги и рис. 7 с. 15–16; КПП с. 35, 47; трогание и переключение с. 114–115. Скачать в библиотеке.
- Безверхний Л. И., Островский А. И. Тракторы «Кировец». М.: Агропромиздат, 1986 — скорости по передачам, с. 327. Скачать в библиотеке.
