Ведущий вал коробки передач (II и III фрикционы) К-701, К-700А

Рис. 34 30 позиций

Проще заменить узел целиком? Ведущий вал 700А.17.01.010-2 в сборе для коробки передач тракторов к-700, к-701. 2026г. — от 144 000 ₽

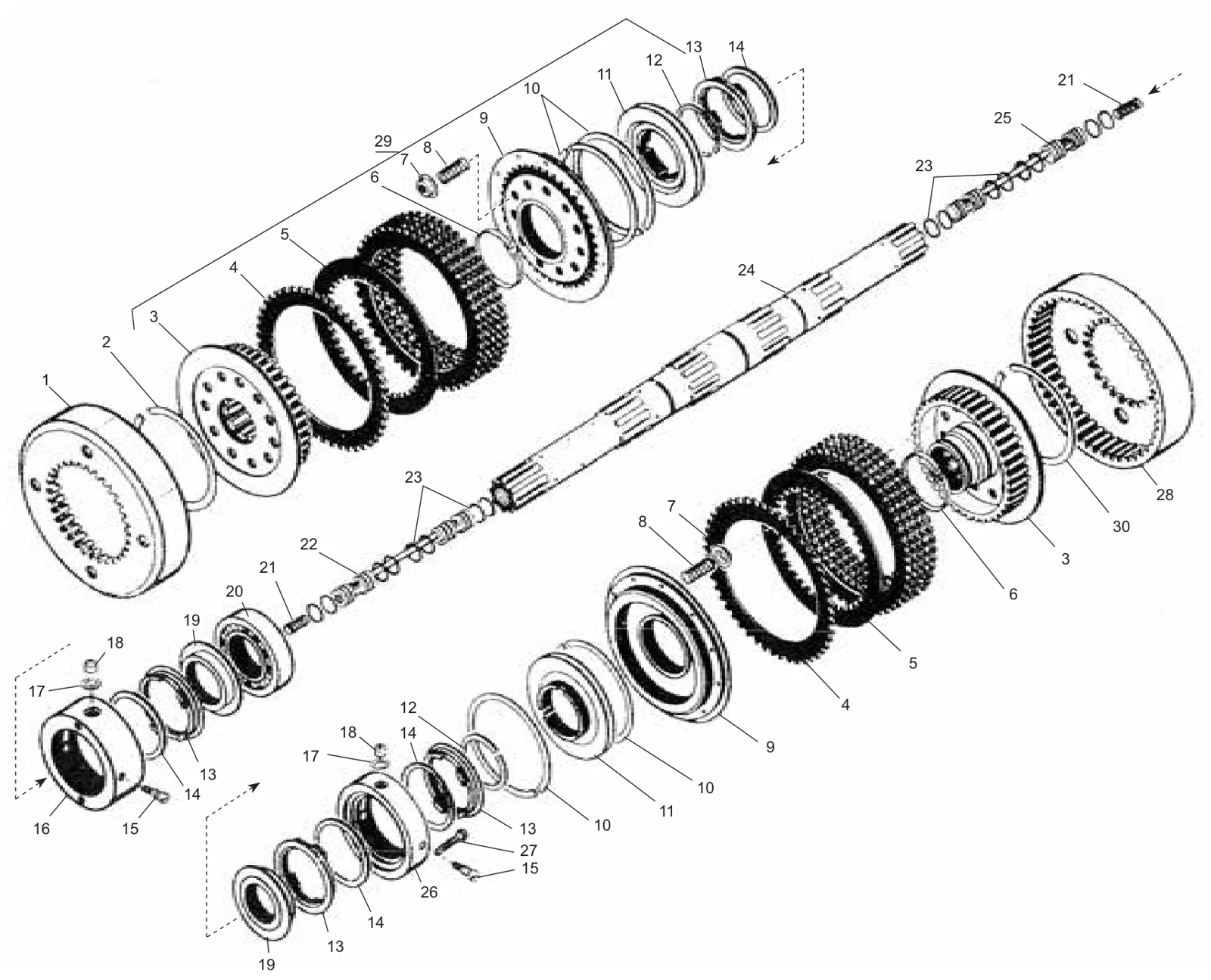

Схема: ведущий вал коробки передач (II и III фрикционы) К-701, К-700А, Рис. 34
Рис. 34 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.17.01.059-2 Барабан 1 1
2 700А.17.01.498-01 Кольцо 1 1
3 700А.17.01.047-1 Барабан 2 2
4 700А.17.01.037-1 Диск 12 12
5 700А.17.01.038-2 Диск 10 10
6 700.17.01.458-1 Кольцо 2 2
7 700.17.01.033-1 Стакан 22 22
8 700А.17.01.034-1 Пружина 22 22
9 700A.17.01.060-2 Диск 2 2
10 700.17.01.459 Кольцо 4 4
11 700А.17.01.049-1 Диск 2 2
12 700А.17.01.101-1 Кольцо 2 2
13 700.17.01.051-2 Кольцо 4 4
14 700.17.01.324-2 Манжета 4 4
15 700.17.01.025-1 Винт 4 4
16 700A.17.01.130-1 Опора 1 1
17 700.17.01.027 Кольцо 2 2
18 700.17.01.062 Втулка 2 2
19 700А.17.01.366 Кольцо 2 2
20 53516 Подшипник 1 1
21 700.17.01.343 Пружина 2 2
22 700.17.01.710-01 Маслопровод 1 1
23 У-ЗО×25-3 Кольцо 16 16
24 700A.17.01.011-2 Вал 1 1
25 700.17.01.710-02 Маслопровод 1 1
26 700A.17.01.590-1 Крышка 1 1
27 ЗМ6×55 Болт 8 8
28 700А.17.01.069-2 Барабан 1 1
29 700A.17.01.040 Фрикцион 2 2
30 700А.17.01.498 Кольцо 1 1
