Вал ведущий коробки передач (IV фрикцион) К-701, К-700А

Рис. 33 48 позиций Сборочная единица 700А.17.01.010-2 Вал ведущий

Проще заменить узел целиком? Ведущий вал 700А.17.01.010-2 в сборе для коробки передач тракторов к-700, к-701. 2026г. — от 144 000 ₽

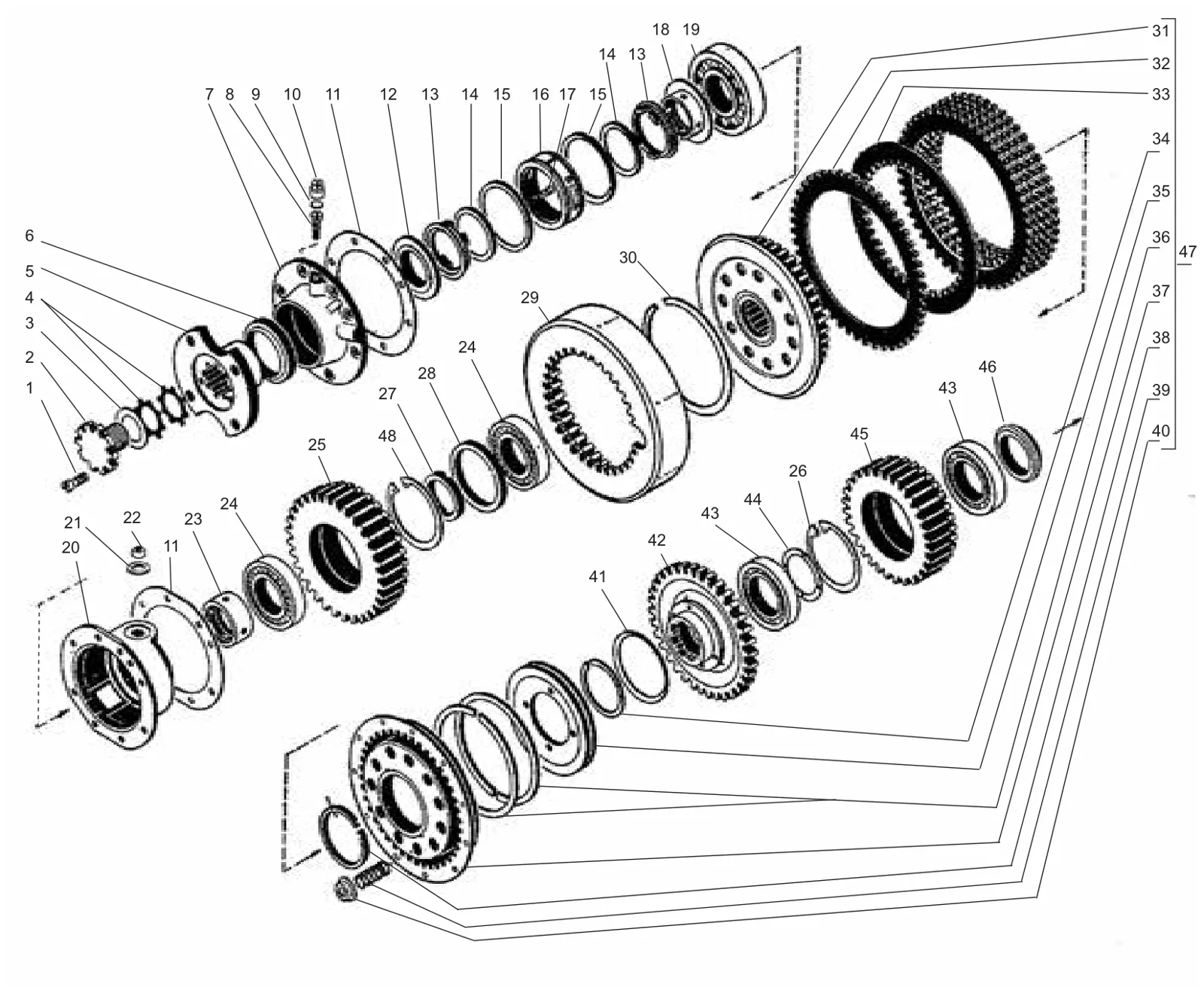

Схема: вал ведущий коробки передач (IV фрикцион) К-701, К-700А, Рис. 33
Рис. 33 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.01.428 Винт 1 1
2 700.17.01.021-2 Гайка 1 1
3 700.17.01.399 Кольцо 1 1
4 700.17.01.408 Шайба 5 5
5 700А.17.01.319 Фланец 1 1
6 2.1-75×100-4 Манжета 1 1
7 700А.17.01.030 Обойма 1 1
8 700.17.01.025-1 Винт 1 1
9 700.17.01.117 Прокладка 4 4
10 700.17.01.044 Винт 1 1
11 700А.17.01.071 Прокладка 2 2
12 700.17.01.024-2 Кольцо 1 1
13 700.17.01.023-2 Кольцо 2 2
14 700.17.01.324-1 Манжета 2 2
15 700А.17.01.324 Манжета 2 2
16 700А.17.01.016-1 Кольцо 1 1
17 700А.17.01.025 Упор 2 2
18 700.17.01.022-2 Втулка 1 1
19 2312KM Подшипник 1 1
20 700А.17.01.020-1 Опора 1 1
21 700.17.01.027 Кольцо 1 1
22 700.17.01.062 Втулка 1 1
23 700.17.01.026-5 Втулка 1 1
24 12212K1 Подшипник 2 2
25 700А.17.01.039-4 Шестерня 1 1
26 B125 Кольцо 1 1
27 700.17.01.028 Кольцо 1 1
28 700.17.01.029 Кольцо 1 1
29 700А.17.01.041-4 Барабан 1 1
30 1B180 Кольцо 1 1
31 700А.17.01.520 Барабан 1 1
32 700А.17.01.037-1 Диск 6 6
33 700А.17.01.038-2 Диск 5 5
34 700А.17.01.101-1 Кольцо 1 1
35 700А.17.01.042-1 Диск левый 1 1
36 700.17.01.459 Кольцо 2 2
37 700А.17.01.060-2 Диск 1 1
38 700.17.01.458-1 Кольцо 1 1
39 700А.17.01.034-1 Пружина 11 11
40 700.17.01.033-1 Стакан 11 11
41 700.17.01.324-2 Манжета 1 1
42 700А.17.01.043-2 Шестерня 1 1
43 70-114 Подшипник 2 2
44 700А.17.01.106-2 Кольцо 1 1
45 700А.17.01.031-3 Шестерня 1 1
46 700А.17.01.029-2 Втулка 1 1
47 700А.17.01.150 Фрикцион 1 1
48 B110 Кольцо 1 1
