Привод насоса коробки передач К-701, К-700А

Рис. 32 50 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

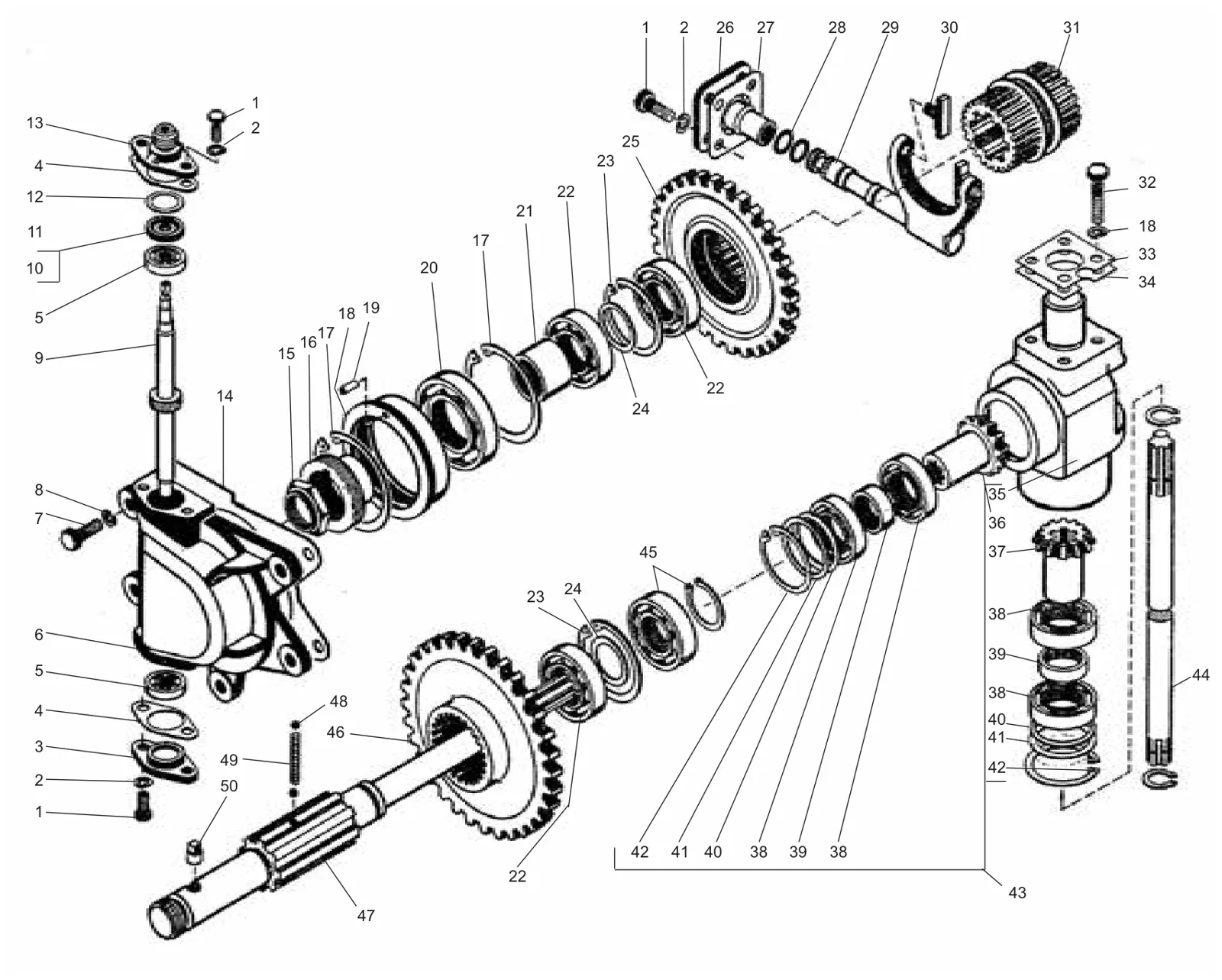

Схема: привод насоса коробки передач К-701, К-700А, Рис. 32
Рис. 32 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 M10X20 Болт 8 8
2 10.65Г Шайба 8 8
3 700.16.05.028-2 Крышка 1 1
4 700.16.05.027 Прокладка 2 2
5 201 Подшипник 2 2
6 700А.17.01.046-2 Корпус 1 1
7 M12X30 Болт 5 5
8 12.65Г Шайба 9 9
9 700А.17.01.063-1 Валик 1 1
10 700.17.01.294-1 Сухарь 2 2
11 ACK-10-2 Пружина 1 1
12 700.16.05.025 Шайба 1 1
13 700.16.05.024-2 Крышка 1 1
14 700А.17.01.061-1 Прокладка 1 1
15 700A.17.01.322 Гайка 1 1
16 700A.17.01.462-2 Шестерня 1 1
17 B90 Кольцо 2 2
18 700A.17.01.493 Стакан 1 1
19 8Пр22„×18 Штифт 1 1
20 308 Подшипник 1 1
21 700A.17.01.469-03 Втулка 1 1
22 208 Подшипник 4 4
23 B80 Кольцо 2 2
24 700А.17.01.195 Кольцо 2 2
25 700А.17.01.196-1 Шестерня 1 1
26 700.17.01.249-2 Крышка 1 1
27 700.17.01.251-1 Прокладка 1 1
28 016-020-25-1-3 Кольцо 2 2
29 700А.17.01.360 Вилка 1 1
30 Сошка 2 2
31 700А.17.01.198-1 Муфта 1 1
32 M12X50 Болт 4 4
33 700.17.01.219 Прокладка 3 3
34 700.17.01.224 Прокладка 3 3
35 700A.17.01.203 Корпус 1 1
36 700A.17.01.209 Шестерня 1 1
37 700A.17.01.211 Шестерня 1 1
38 107 Подшипник 4 4
39 700.17.01.491-1 Втулка 2 2
40 700.17.01.489-01 Прокладка 6 6
41 700.17.01.489-02 Прокладка 6 6
42 B62 Кольцо 2 2
43 700А.17.01.290 Редуктор 1 1
44 700A.17.00.038-3 Валик 1 1
45 B40 Кольцо 1 1
46 700А.17.01.199 Шестерня 1 1
47 700А.17.01.191 Вал 1 1
48 Б8-200 Шарик 2 2
49 700А.17.01.197-1 Пружина 1 1
50 700.16.05.022 Штифт 1 1
