Коробка передач К-701, К-700А

Рис. 31 54 позиции Сборочная единица 700A.17.01.000 Коробка передач

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

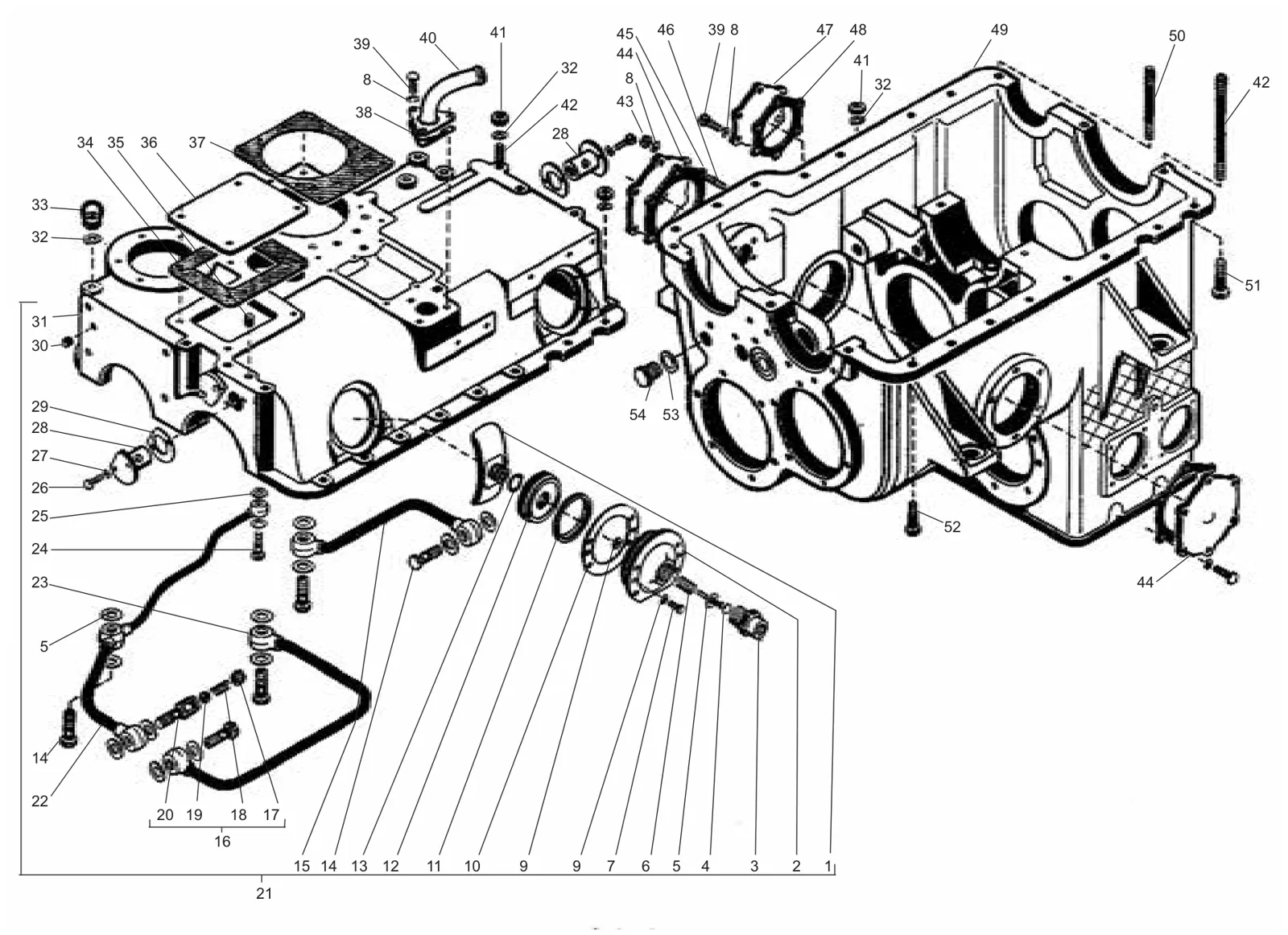

Схема: коробка передач К-701, К-700А, Рис. 31
Рис. 31 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.01.417-1 Колодка 2 2
2 700.17.01.416-1 Крышка 2 2
3 700.17.01.419 Штуцер 2 2
4 700.17.01.421 Болт 2 2
5 700.17.01.413 Прокладка 19 19
6 700.17.01.034-1 Пружина 2 2
7 М10×25 Болт 12 12
8 10.65Г Шайба 42 42
9 8.65Г Шайба 10 10
10 700.17.01.398 Прокладка 2 2
11 Сальник 2 2
12 700.17.01.418-1 Поршень 2 2
13 У-ЗО×25-3 Кольцо 2 2
14 700.17.24.023-2 Болт 5 5
15 700.17.01.480-1 Труба 1 1
16 700А.17.01.150 Клапан 1 1
17 700A.17.01.428 Пробка 1 1
18 700А.17.01.425 Пружина 1 1
19 520,638-200 Шарик 1 1
20 700A.17.01.426 Корпус 1 1
21 700A.17.01.190-2 Картер 1 1
22 700.17.01.490 Труба 1 1
23 700А.17.01.480-1 Труба 1 1
24 700.11.00.039 Болт 1 1
25 ФТ12×18×1,5 Прокладка 2 2
26 М8×20 Болт 6 6
27 8.01 Шайба 6 6
28 700.17.01.308-2 Втулка 3 3
29 700.17.01.309 Прокладка 3 3
30 700А.17.01.217 Штифт 1 1
31 700А.17.01.256-1 Картер коробки передач 1 1
32 14.65Г Шайба 24 24
33 700.17.01.274 Рым-гайка 3 3
34 700.17.00.016-1 Прокладка 1 1
35 12Пр2га×25 Штифт 1 1
36 700.17.00.019 Прокладка 1 1
37 700.17.00.015-1 Прокладка 1 1
38 700.17.01.275 Прокладка 1 1
39 М10×20 Болт 8 8
40 700.17.01.420 Патрубок 1 1
41 М14× 1,5 Гайка 21 21
42 700.17.01.363-1 Шпилька 7 7
43 М10 Гайка 6 6
44 700.17.01.135-1 Крышка 2 2
45 700.17.01.404-01 Прокладка 2 2
46 М10×22 Шпилька 6 6
47 700A.17.01.420 Крышка 1 1
48 700.17.01.404-02 Прокладка 1 1
49 700A.17.01.255-2 Картер 1 1
50 700A.17.01.363 Шпилька 1 1
51 М14× 1,5×60 Болт 14 14
52 700.17.01.278 Болт 2 2
53 ФТ28×34×2 Прокладка 2 2
54 700.17.01.479 Пробка 1 1
