Управление переключением передач К-701, К-700А

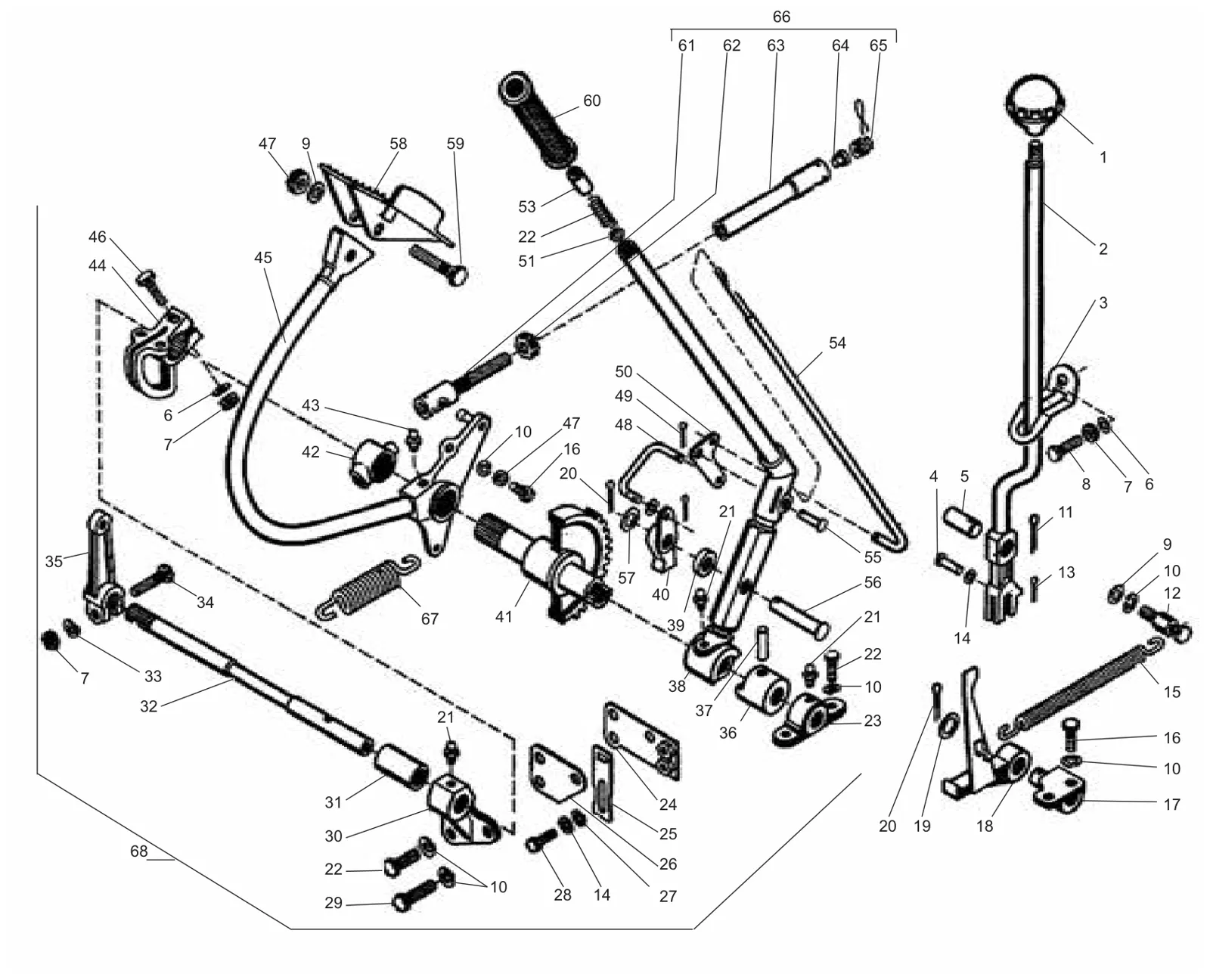

Рис. 30 68 позиций Сборочная единица 700А.17.19.000 Управление переключением передач
Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽
| Поз. | Обозначение | Наименование | К-701 | К-700А | Заявка |
|---|---|---|---|---|---|
| 1 | 700.37.00.011-1 | Шар | 1 | 1 | |
| 2 | 700A.17.19.610-2 | Рычаг | 1 | 1 | |
| 3 | 700А.17.00.054-1 | Прижим | 1 | 1 | |
| 4 | 700.17.19.055-2 | Ось | 1 | 1 | |
| 5 | 700.17.19.153-1 | Валик | 1 | 1 | |
| 6 | 10.01 | Шайба | 1 | 1 | |
| 7 | M10 | Гайка | 2 | 2 | |
| 8 | М10×25 | Болт | 1 | 1 | |
| 9 | 12.01 | Шайба | 2 | 2 | |
| 10 | 12.65Г | Шайба | 7 | 7 | |
| 11 | 4×45 | Шплинт | 2 | 2 | |
| 12 | 700.17.19.121 | Зацеп | 1 | 1 | |
| 13 | 2×16 | Шплинт | 1 | 1 | |
| 14 | 8.01 | Шайба | 3 | 3 | |
| 15 | 700.23.00.035-1 | Пружина | 1 | 1 | |
| 16 | M12X40 | Болт | 3 | 3 | |
| 17 | 700A.17.19.550 | Кронштейн | 1 | 1 | |
| 18 | 700A.17.19.570 | Стопор | 1 | 1 | |
| 19 | 20.01 | Шайба | 1 | 1 | |
| 20 | 4×25 | Шплинт | 1 | 1 | |
| 21 | 1.3 | Масленка | 2 | 2 | |
| 22 | M12X30 | Болт | 4 | 4 | |
| 23 | 700A.17.19.103 | Кронштейн | 1 | 1 | |
| 24 | 700A.17.19.710 | Пластина | 1 | 1 | |
| 25 | 700A.17.19.193 | Планка | 1 | 1 | |
| 26 | 700А.17.00.037 | Прокладка | 1 | 1 | |
| 27 | 8.65Г | Шайба | 3 | 3 | |
| 28 | М8×20 | Болт | 1 | 1 | |
| 29 | 700A.17.19.158 | Болт | 1 | 1 | |
| 30 | 700A.17.19.108-2 | Кронштейн | 1 | 1 | |
| 31 | 700A.17.19.171 | Втулка | 1 | 1 | |
| 32 | 700A.17.19.107 | Валик | 1 | 1 | |
| 33 | 10.65Г | Шайба | 2 | 2 | |
| 34 | M10×45 | Болт | 1 | 1 | |
| 35 | 700.17.19.012-1 | Рычаг | 1 | 1 | |
| 36 | 700A.17.19.162 | Втулка | 1 | 1 | |
| 37 | 8Пр22а×40 | Штифт | 1 | 1 | |
| 38 | 700A.17.19.510-5 | Рычаг | 1 | 1 | |
| 39 | 700A.17.19.156 | Втулка | 1 | 1 | |
| 40 | 700A.17.19.163-1 | Собачка | 1 | 1 | |
| 41 | 700A.17.19.670-1 | Сектор | 1 | 1 | |
| 42 | 700A.17.19.192 | Втулка | 1 | 1 | |
| 43 | 2.3×45 | Масленка ГОСТ 19853-74 | 1 | 1 | |
| 44 | 700A.17.19.028-3 | Рычаг | 1 | 1 | |
| 45 | 700A.17.19.520 | Рычаг | 1 | 1 | |
| 46 | M10X50 | Болт | 1 | 1 | |
| 47 | M12 | Гайка | 2 | 2 | |
| 48 | 700A.17.19.014-2 | Поводок | 1 | 1 | |
| 49 | 2,5×16 | Шплинт | 4 | 4 | |
| 50 | 700A.17.19.019 | Балансир | 1 | 1 | |
| 51 | 700.17.19.161 | Шайба | 1 | 1 | |
| 52 | 700A.17.19.195 | Пружина | 1 | 1 | |
| 53 | 700.17.19.033-3 | Кнопка | 1 | 1 | |
| 54 | 700A.17.19.013-1 | Стержень | 1 | 1 | |
| 55 | 700.17.19.055-5 | Валик | 1 | 1 | |
| 56 | 700A.17.19.166-1 | Ось | 1 | 1 | |
| 57 | 16.01 | Шайба | 1 | 1 | |
| 58 | 700.00.17.077 | Педаль | 1 | 1 | |
| 59 | M12X55 | Болт | 1 | 1 | |
| 60 | 700.17.19.057 | Рукоятка | 1 | 1 | |
| 61 | 700.17.19.061 | Наконечник | 3 | 3 | |
| 62 | M14 | Гайка | 1 | 1 | |
| 63 | 700A.17.19.050-3 | Тяга | 1 | 1 | |
| 64 | 700.17.19.049 | Сухарь | 2 | 2 | |
| 65 | 700.17.19.051 | Гайка | 2 | 2 | |
| 66 | 700A.17.19.330-3 | Тяга | 1 | 1 | |
| 67 | 700.17.19.077-1 | Пружина | 1 | 1 | |
| 68 | 700A.17.19.500-2 | Мостик | 1 | 1 |
