Установка коробки передач. Коробка передач К-701, К-700А

Рис. 29 78 позиций Сборочная единица 700А.17.00.000 Коробка передач

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

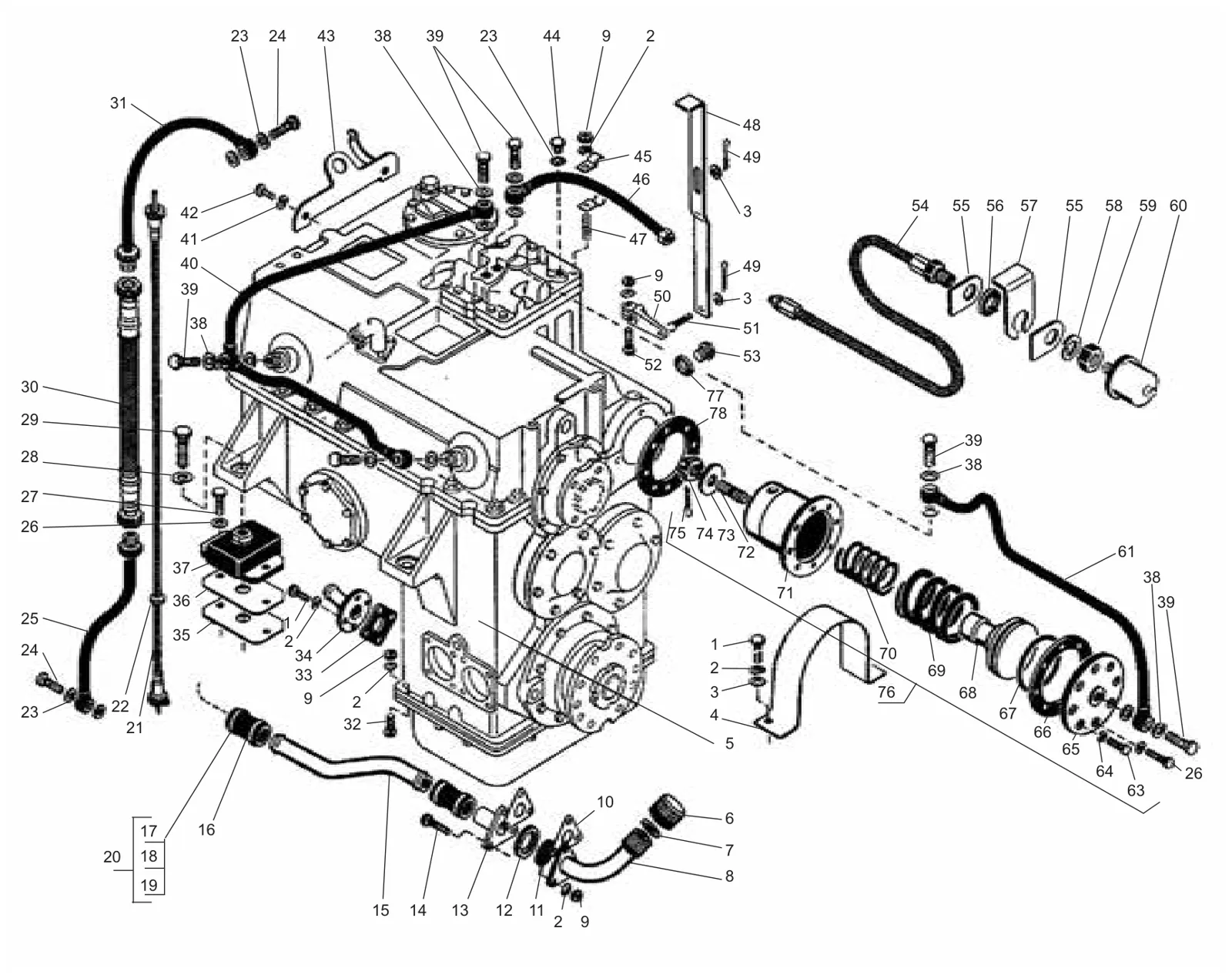

Схема: установка коробки передач. Коробка передач К-701, К-700А, Рис. 29
Рис. 29 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М10×20 Болт 2 2
2 10.65Г Шайба 5 5
3 10.01 Шайба 2 2
4 700А.00.17.066-1 Кожух 1 1
5 700А.17.00.000 Коробка передач 1 1
6 700А.00.17.106 Колпачок 1 1
7 700А.00.17.105 Прокладка 1 1
8 700A.00.17.170 Патрубок 1 1
9 М10 Гайка 3 3
10 700.17.01.275 Прокладка 2 2
11 700A.00.17.180 Фильтр 1 1
12 700А.00.17.107 Кольцо 1 1
13 700А.67.13.350 Патрубок 1 1
14 М10×30 Болт 3 3
15 700A.00.17.065-4 Труба 1 1
16 32×42-16 Рукав 2 2
17 38-44 Лента 1 1
18 ×Р Рамка 4 4
19 ×Ш Шплинт 4 4
20 38-44-3 Хомут 4 4
21 700A.00.17.160 Вал 1 1
22 700.11.08.115 Кольцо 1 1
23 700.17.01.413 Прокладка 5 5
24 700.17.24.023-2 Болт 2 2
25 700А.17.24.160-3 Труба 1 1
26 14.65Г Шайба ГОСТ 6402-70 8 8
27 М14×45 Болт 8 8
28 22.65Г Шайба 4 4
29 ЗМ22×65 Болт 4 4
30 700А.34.00.070 Рукав 1 1
31 700.17.24.410 Труба 1 1
32 700А.17.00.042 Болт 2 2
33 700.17.01.251-1 Прокладка 1 1
34 700А.17.00.120 Труба 1 1
35 700А.00.17.098-01 Прокладка 12 12
36 700А.00.17.098-02 Прокладка 8 8
37 700.00.17.170 Амортизатор 4 4
38 700.34.29.042 Прокладка 12 12
39 700.17.24.045 Болт 6 6
40 700А.17.24.120-1 Труба 1 1
41 12.65Г Шайба 1 1
42 М12×30 Болт 10 10
43 700А.17.00.040 Кронштейн 1 1
44 700А.17.00.072-03 Пробка 1 1
45 700А.17.00.026 Скоба 2 2
46 700А.17.24.130-2 Труба 1 1
47 М10×55 Шпилька 1 1
48 700А.17.00.069-1 Рычаг 1 1
49 2,5×16 Шплинт 2 2
50 700.17.19.012-1 Рычаг 1 1
51 6-10в12×30 Ось 1 1
52 М10×45 Болт 2 2
53 700А.17.00.072 Пробка 1 1
54 700.38.00.090 Рукав 1 1
55 700.38.00.018 Планка 2 2
56 700.38.00.017 Втулка 1 1
57 700.28.01.119 Кронштейн 1 1
58 20.65Г Шайба 1 1
59 М20×1.5 Гайка 1 1
60 700.38.00.070-1 Датчик ММ359 1 1
61 700А.17.24.140-1 Труба 1 1
62 М10×40 Болт 5 5
63 М8×20 Болт 4 4
64 8.65Г Шайба 4 4
65 700А.17.00.046 Крышка 1 1
66 700А.17.00.048 Прокладка 1 1
67 100-110-58-1-3 Кольцо 1 1
68 700А.17.00.043 Поршень 1 1
69 700А.17.00.044 Пружина 1 1
70 700А.17.00.045 Пружина 1 1
71 700А.17.00.080 Корпус 1 1
72 700А.17.00.047 Шпилька 1 1
73 700А.17.00.053 Шайба 1 1
74 M20Xl,5 Гайка 1 1
75 4×40 Шплинт 1 1
76 700А.17.00.070 Гидроаккумулятор 1 1
77 ФТ12×18×1.5 Прокладка 1 1
78 700А.17.00.039 Прокладка 1 2
