Ведущий вал коробки передач (I фрикцион) К-701, К-700А

Рис. 35 49 позиций

Проще заменить узел целиком? Ведущий вал 700А.17.01.010-2 в сборе для коробки передач тракторов к-700, к-701. 2026г. — от 144 000 ₽

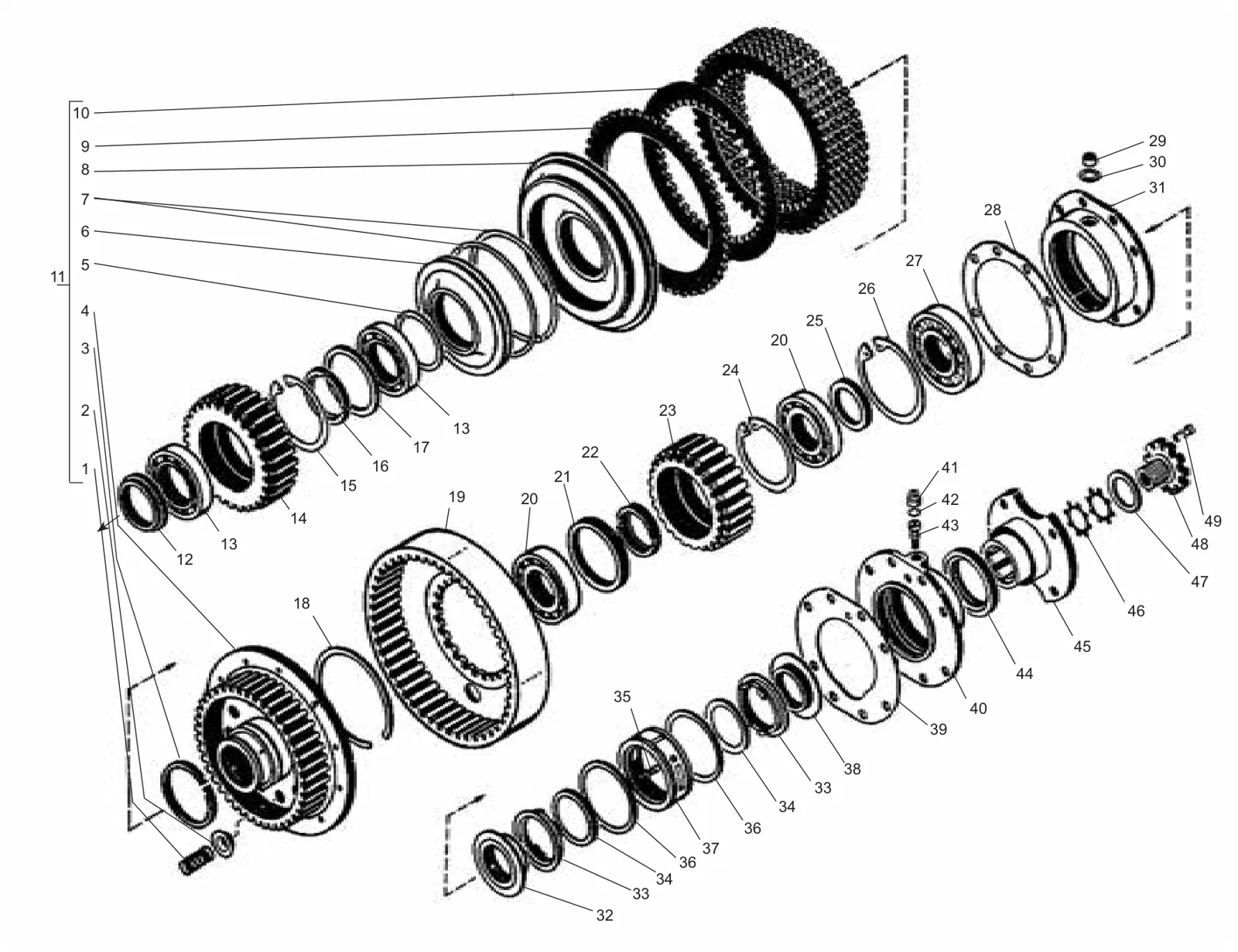

Схема: ведущий вал коробки передач (I фрикцион) К-701, К-700А, Рис. 35
Рис. 35 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700A.17.01.034-1 Пружина 11 11
2 700.17.01.033-1 Стакан 11 11
3 700.17.01.458-1 Кольцо 1 1
4 700А.17.01.540-1 Барабан 1 1
5 700A.17.01.101-1 Кольцо 1 1
6 700A.17.01.057-1 Диск 1 1
7 700.17.01.459 Кольцо 2 2
8 700А.17.01.060-2 Диск 1 1
9 700A.17.01.037-1 Диск 7 7
10 700A.17.01.038-2 Диск 6 6
11 700А.17.01.220 Фрикцион 1 1
12 700А.17.01.029-2 Втулка 1 1
13 70-114 Подшипник 2 2
14 700A.17.01.045-5 Шестерня 1 1
15 B125 Кольцо 1 1
16 700A.17.01.106-2 Кольцо 1 1
17 700A.17.01.498 Кольцо 1 1
18 700A.17.01.497 Кольцо 1 1
19 700A.17.01.055-3 Барабан 1 1
20 42212Л Подшипник 2 2
21 700.17.01.029 Кольцо 1 1
22 700.17.01.028 Кольцо 1 1
23 700A.17.01.056-3 Шестерня 1 1
24 B110 Кольцо 1 1
25 700.17.01.361-6 Кольцо 1 1
26 B130 Кольцо 1 1
27 2312KM Подшипник 1 1
28 700A.17.01.114 Прокладка 1 1
29 700.17.01.062 Втулка 1 1
30 700.17.01.027 Кольцо 1 1
31 700А.17.01.018 Обойма 1 1
32 700.17.01.022-2 Втулка 1 1
33 700.17.01.023-2 Кольцо 2 2
34 700.17.01.324-1 Манжета 2 2
35 700А.17.01.025 Упор 2 2
36 700A.17.01.324 Манжета 2 2
37 700А.17.01.016-1 Кольцо 1 1
38 700.17.01.024-2 Кольцо 1 1
39 700A.17.01.368 Прокладка 1 1
40 700A.17.01.367 Фланец 1 1
41 700.17.01.044 Винт 1 1
42 700.17.01.117 Прокладка 2 2
43 700.17.01.025-1 Винт 1 1
44 2,1-75х100-4 Манжета 1 1
45 700А.17.01.019 Фланец 1 1
46 700.17.01.408 Шайба 7 7
47 700.17.01.399 Кольцо 1 1
48 700.17.01.021-2 Гайка 1 1
49 700.17.01.428 Винт 1 1
