Промежуточный вал коробки передач К-701, К-700А

Рис. 36 25 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

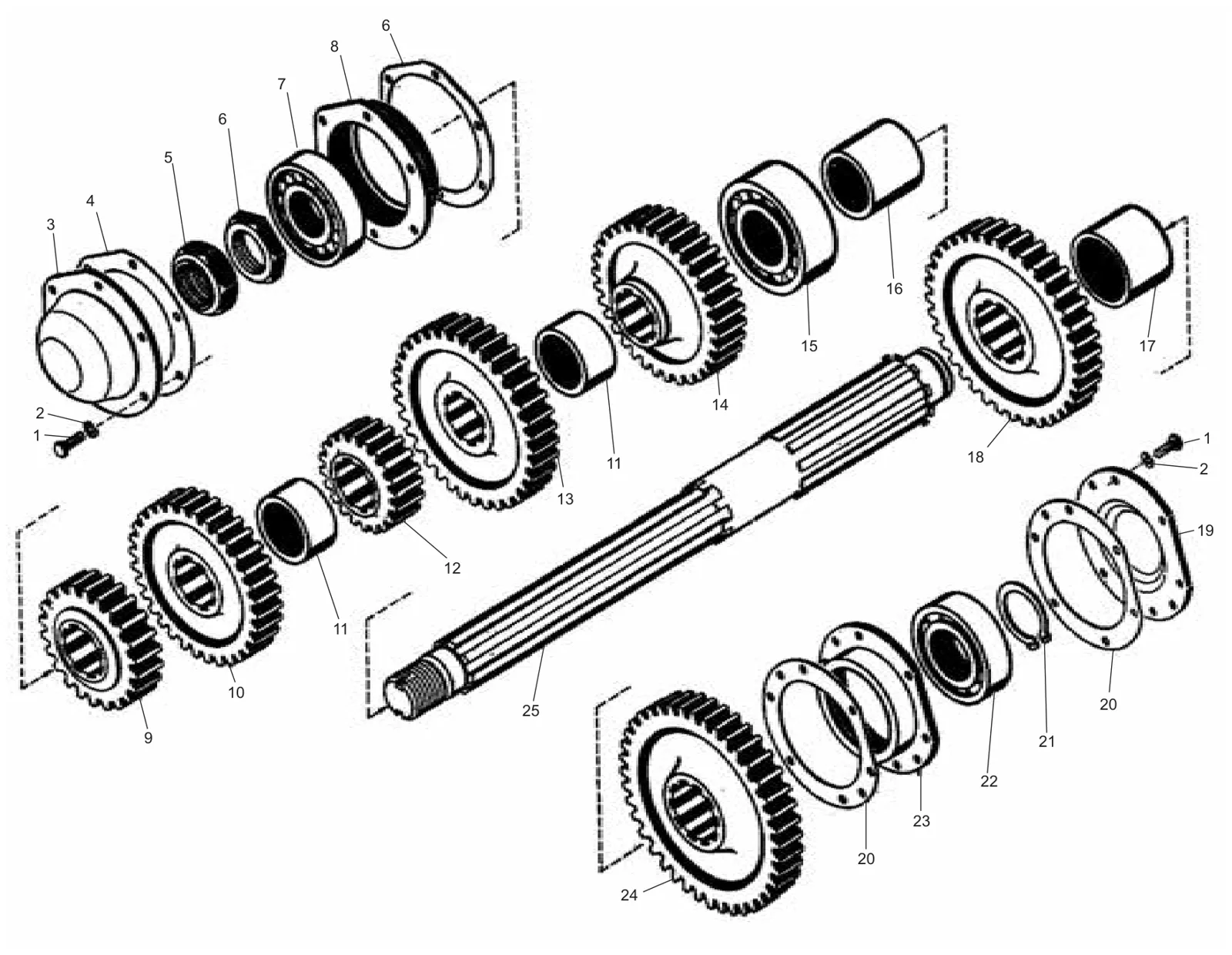

Схема: промежуточный вал коробки передач К-701, К-700А, Рис. 36
Рис. 36 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 M12X35 Болт 12 12
2 12.65Г Шайба 12 12
3 700A.17.01.091-4 Крышка 1 1
4 700A.17.01.107-1 Прокладка 2 2
5 700A.17.01.113-3 Гайка 1 1
6 700A.17.01.427-1 Гайка 1 1
7 2312KM Подшипник 1 1
8 700A.17.01.089-1 Обойма 1 1
9 700.17.01.073 Шестерня 1 1
10 700A.17.01.076 Шестерня 1 1
11 700.17.01.104-1 Втулка 2 2
12 700.17.01.077-1 Шестерня 1 1
13 700A.17.01.079 Шестерня 1 1
14 700A.17.01.081-1 Шестерня 1 1
15 92614 Подшипник 1 1
16 700.17.01.302-1 Втулка 1 1
17 700.17.01.104-7 Втулка 1 1
18 700A.17.01.084 Шестерня 1 1
19 700A.17.01.093-1 Крышка 1 1
20 700.17.01.108-2 Прокладка 2 2
21 B65 Кольцо 1 1
22 313 Подшипник 1 1
23 700A.17.01.092 Обойма 1 1
24 700A.17.01.086 Шестерня 1 1
25 700A.17.01.103-1 Вал промежуточный 1 1
