Грузовой вал коробки передач К-701, К-700А

Рис. 37 35 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

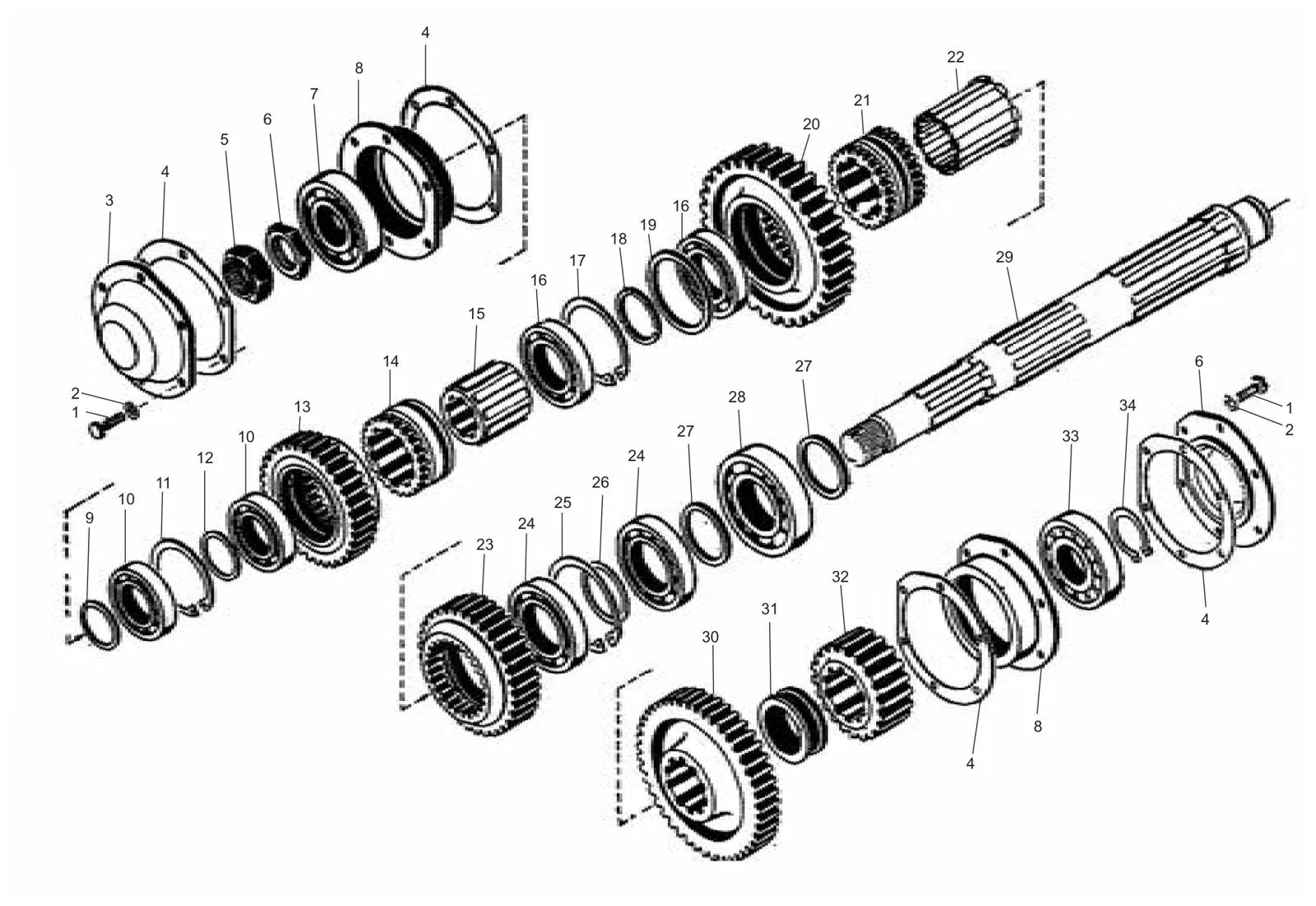

Схема: грузовой вал коробки передач К-701, К-700А, Рис. 37
Рис. 37 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М12×35 Болт 12 12
2 12.65Г Шайба 12 12
3 700A.17.01.095-1 Крышка 1 1
4 700.17.01.109-2 Прокладка 4 4
5 700А.17.01.113-3 Гайка 1 1
6 700А.17.01.427-1 Гайка 1 1
7 412 Подшипник 1 1
8 700A.17.01.094 Обойма 2 2
9 700А.17.01.168-02 Кольцо 1 1
10 212 Подшипник 2 2
11 В110 Кольцо 1 1
12 700А.17.01.479-01 Кольцо 1 1
13 700A.17.01.074 Шестерня 1 1
14 700А.17.01.097 Муфта 1 1
15 700А.17.01.395 Втулка 1 1
16 214 Подшипник 2 2
17 В125 Кольцо 1 1
18 700А.17.01.477-1 Кольцо 1 1
19 700А.17.01.476-1 Кольцо 1 1
20 700A.17.01.078-2 Шестерня 1 1
21 700.17.01.096-2 Муфта 1 1
22 700.17.01.402-01 Втулка 1 1
23 700A.17.01.082-1 Шестерня 1 1
24 216 Подшипник 2 2
25 В140 Кольцо 1 1
26 700А.17.01.479-02 Кольцо 1 1
27 700А.17.01.104-04 Втулка 1 1
28 316 Подшипник 1 1
29 700A.17.01.102-3 Вал грузовой 1 1
30 700A.17.01.083 Шестерня 1 1
31 700.17.01.486 Втулка 1 1
32 700A.17.01.085 Шестерня 1 1
33 2314КМ Подшипник 1 1
34 В70 Кольцо 1 1
35 700A.17.01.095-2 Крышка 1 1
