Раздаточный вал коробки передач К-701, К-700А

Рис. 38 42 позиции

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

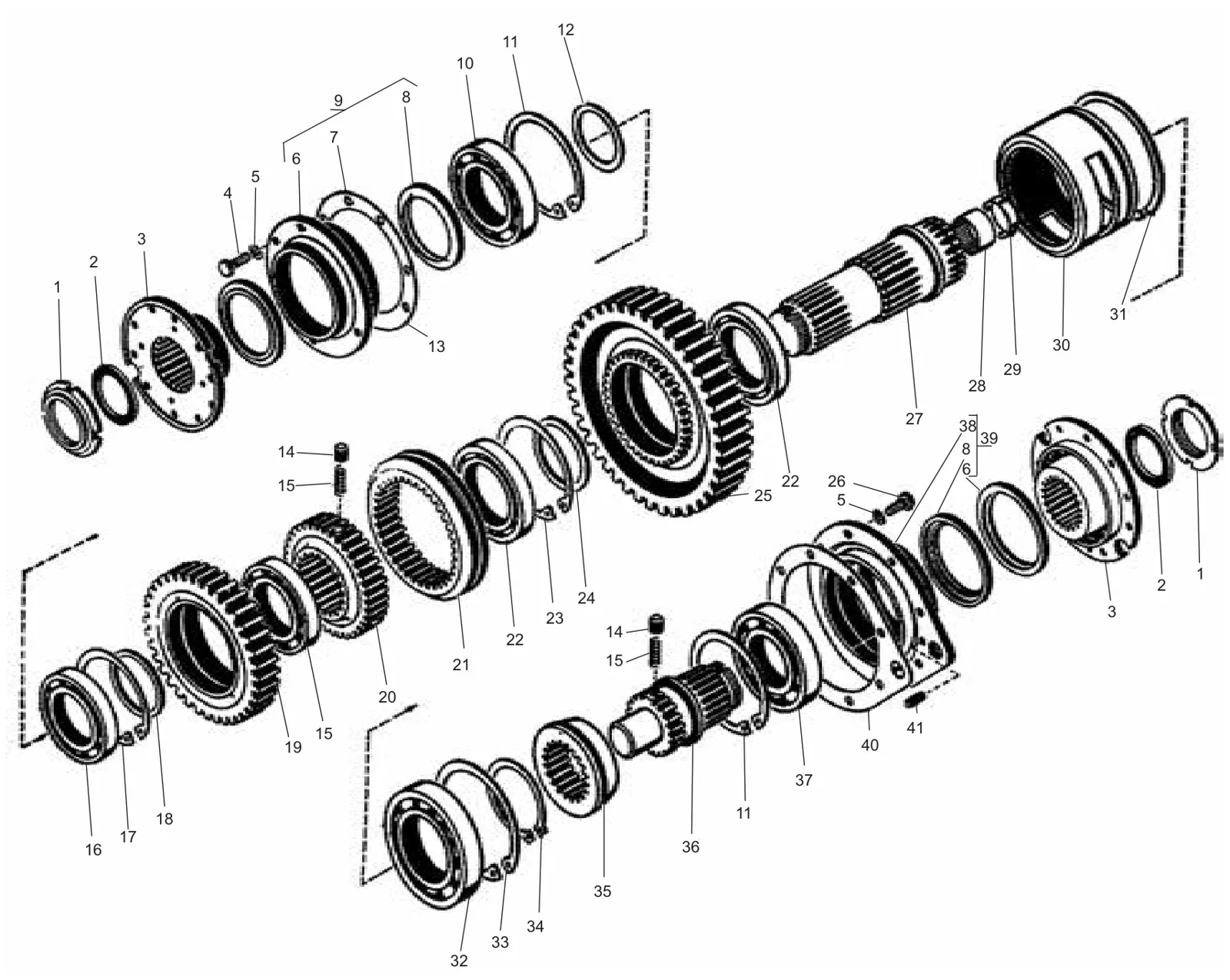

Схема: раздаточный вал коробки передач К-701, К-700А, Рис. 38
Рис. 38 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.17.01.492 Гайка 2 2
2 700.23.02.037-1 Кольцо 2 2
3 700А.17.01.160 Фланец 2 2
4 М12×25 Болт 7 7
5 12.65Г Шайба 15 15
6 700А.17.01.156 Кольцо 2 2
7 700.17.01.178 Обойма 1 1
8 2.1-110×135-3 Манжета 2 2
9 700.17.01.350-1 Обойма 1 1
10 2218К Подшипник 1 1
11 В160 Кольцо 2 2
12 Кольцо 1 1
13 700.17.01.179 Прокладка 1 1
14 700.17.01.293 Фиксатор 6 6
15 700.17.01.401 Пружина 6 6
16 118 Подшипник 2 2
17 В140 Кольцо 1 1
18 700A.17.01.479-03 Кольцо 1 1
19 700А.17.01.088 Шестерня 1 1
20 700A.17.01.169 Муфта 1 1
21 700.17.01.171-1 Муфта 1 1
22 120 Подшипник 2 2
23 В150 Кольцо 1 1
24 700А.17.01.479-04 Кольцо 1 1
25 700А.17.01.087-1 Шестерня 1 1
26 М12×30 Болт 8 8
27 700А.17.01.163 Вал раздаточный 1 1
28 943/50 Подшипник 1 1
29 700.17.01.159-2 Втулка 1 1
30 700.17.01.328-1 Обойма 1 1
31 700.17.01.488 Кольцо 1 1
32 220 Подшипник 1 1
33 В 180 Кольцо 1 1
34 В100 Кольцо 1 1
35 700.17.01.174-2 Муфта 1 1
36 700А.17.01.145 Вал 1 1
37 218 Подшипник 1 1
38 700А.17.01.147-1 Крышка 1 1
39 700.17.01.340-2 Крышка 1 1
40 700.17.01.313 Прокладка 1 1
41 8Пр22а×18 Штифт 1 1
42 700A.17.01.359 Кольцо 1 1
Нужна деталь с этой схемы?

Нажмите «Цена» в строке таблицы или назовите номер и позицию — ответим, есть ли деталь, и назовём цену и срок.
