Привод управления муфтами грузового вала К-701, К-700А

Рис. 39 38 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

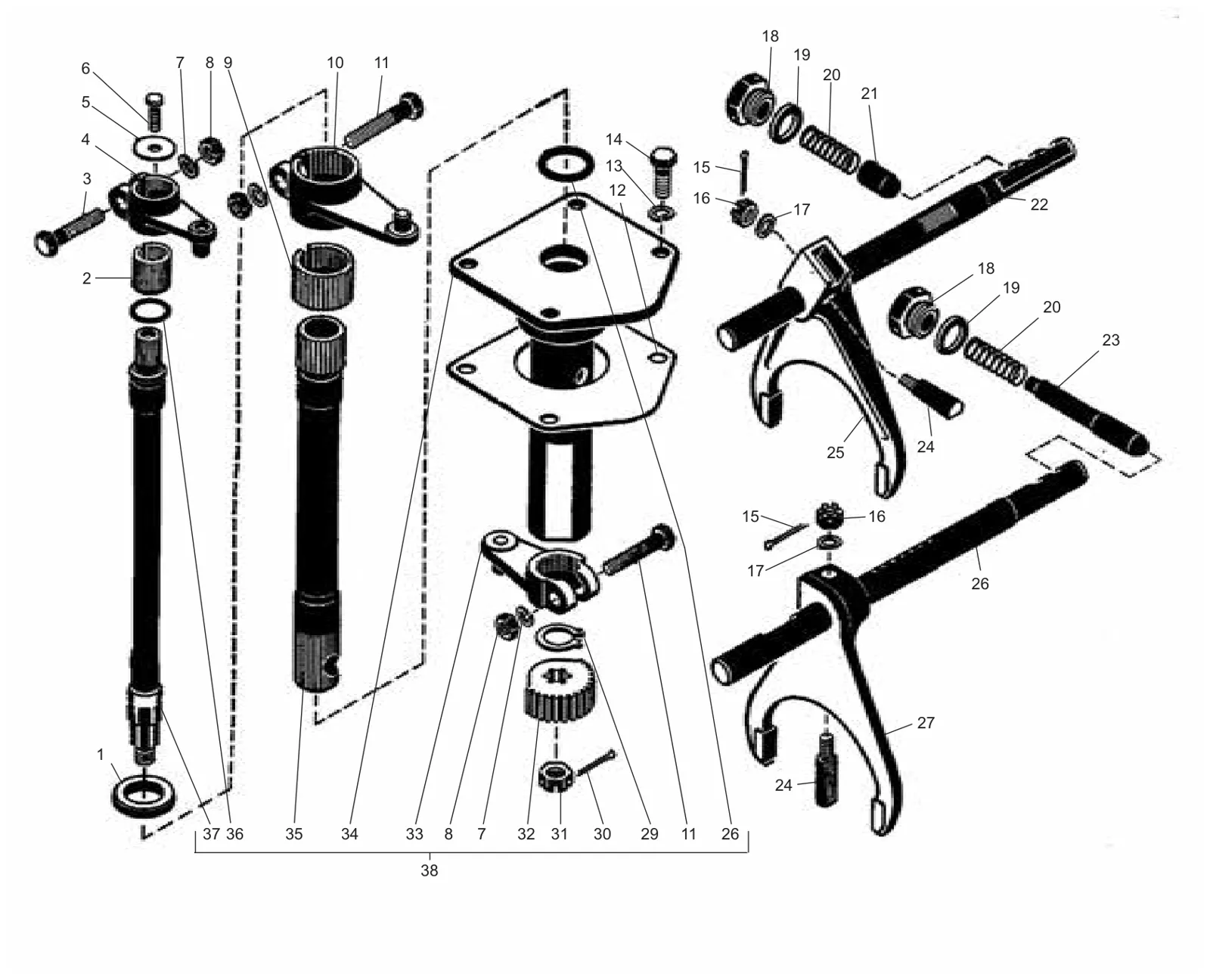

Схема: привод управления муфтами грузового вала К-701, К-700А, Рис. 39
Рис. 39 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.01.298-1 Кольцо 1 1
2 700.17.01.297 Втулка 1 1
3 М10×40 Болт 1 1
4 700.17.01.250-1 Рычаг 1 1
5 700.17.01.298-2 Кольцо 1 1
6 ЗМ6×20 Болт 1 1
7 10.65Г Шайба 3 3
8 М10 Гайка 3 3
9 700.17.01.296 Втулка 1 1
10 700.17.01.240-1 Рычаг 1 1
11 М10×50 Болт 2 2
12 700.17.01.133-1 Прокладка 1 1
13 12.65Г Шайба 4 4
14 М12×25 Болт 4 4
15 2,5×25 Шплинт 2 2
16 М10 Гайка 2 2
17 10.01 Шайба 2 2
18 700.17.01.332 Пробка 2 2
19 ФТ28×34×2 Прокладка 2 2
20 700.17.01.343 Пружина 2 2
21 700.17.01.353 Фиксатор 1 1
22 700.17.01.483 Валик 1 1
23 700.17.01.144-2 Вилка 1 1
24 700.17.01.345-1 Фиксатор 1 1
25 700.17.01.482 Клин 2 2
26 700.17.01.495 Валик 1 1
27 700.17.01.143-2 Вилка 1 1
28 030-038-46-1-3 Кольцо 1 1
29 Б20 Кольцо 1 1
30 3,2×28 Шплинт 1 1
31 М14 Гайка 1 1
32 700А.17.01.243 Сектор 1 1
33 700.17.01.230 Рычаг 1 1
34 700.17.01.220-1 Корпус 1 1
35 700.17.01.244-1 Вал 1 1
36 018-022-25-1-3 Кольцо 1 1
37 700А.17.01.129 Валик — —
38 700А.17.01.210-1 Привод управления муфтами грузового вала 1 1
