Привод управления муфтами раздаточного вала К-701, К-700А

Рис. 40 46 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

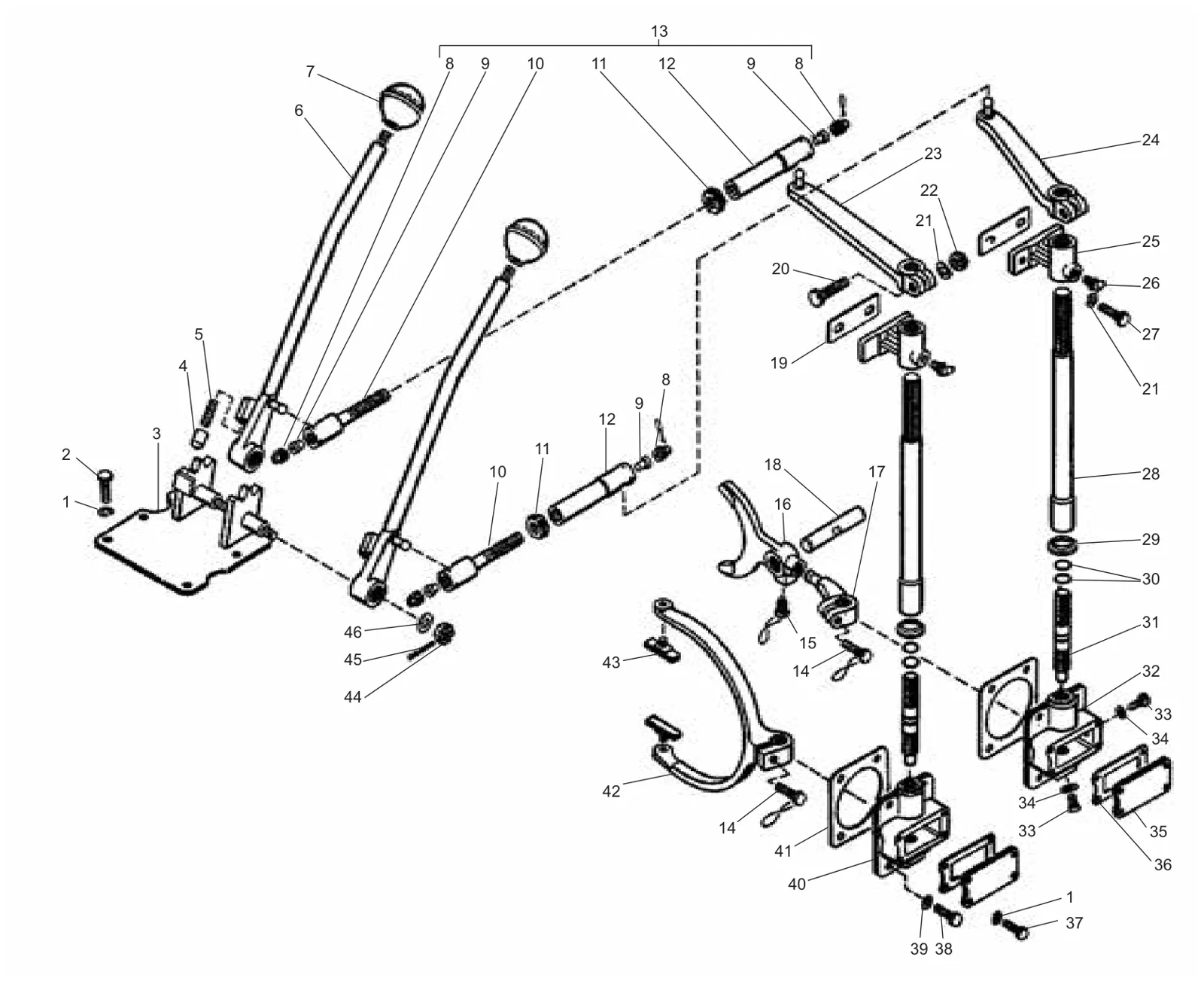

Схема: привод управления муфтами раздаточного вала К-701, К-700А, Рис. 40
Рис. 40 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 8.65Г Шайба 13 13
2 М8×20 Болт 5 5
3 700А.17.19.680-1 Крышка 1 1
4 700.17.01.293 Фиксатор 2 2
5 700.17.01.401 Пружина 2 2
6 700А.17.19.690 Рычаг 2 2
7 700.37.00.011-1 Шар 2 2
8 700.17.19.051 Гайка 4 4
9 700.17.19.049 Сухарь 4 4
10 700.17.19.061 Наконечник 2 2
11 М14 Гайка 2 2
12 700А.17.19.340-1 Тяга 2 2
13 700А.17.19.400-1 Тяга 2 2
14 ЗМ10×30 Болт 2 2
15 700.17.01.357 Винт 1 1
16 700.17.01.072-1 Вилка 1 1
17 700.17.01.338 Рычаг 1 1
18 700.17.01.312 Палец 1 1
19 700.17.01.236 Планка 2 2
20 М10×45 Болт 2 2
21 10.65Г Шайба 6 6
22 М10 Гайка 2 2
23 700А.17.19.700-01 Рычаг 1 1
24 700А.17.19.700-02 Рычаг 1 1
25 700.17.01.252-1 Кронштейн 2 2
26 2.3.45 Масленка 2 2
27 М10×25 Болт 4 4
28 700.17.01.260 Валик 2 2
29 700.17.01.241 Шайба 2 2
30 Н1-20×16-3 Кольцо 2 2
31 700.17.01.231 Валик 2 2
32 700.17.01.415 Корпус 1 1
33 700А.14.05.021 Пробка 2 2
34 ФТ10×16×1 Прокладка 2 2
35 700.17.01.118 Крышка 2 2
36 700.17.01.254 Прокладка 2 2
37 М8×16 Болт 8 8
38 М10×20 Болт 8 8
39 700А.17.01.481 Шайба 1 1
40 700.17.01.253-1 Корпус 1 1
41 700.17.01.233 Прокладка 2 2
42 700.17.01.229-2 Вилка 1 1
43 700.17.01.294-1 Сухарь 2 2
44 М10 Гайка 2 2
45 2,5×25 Шплинт 2 2
46 12.01 Шайба 2 2
