Насос коробки передач К-701, К-700А

Рис. 43 24 позиции Сборочная единица 700А.17.04.000 Насос коробки передач

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

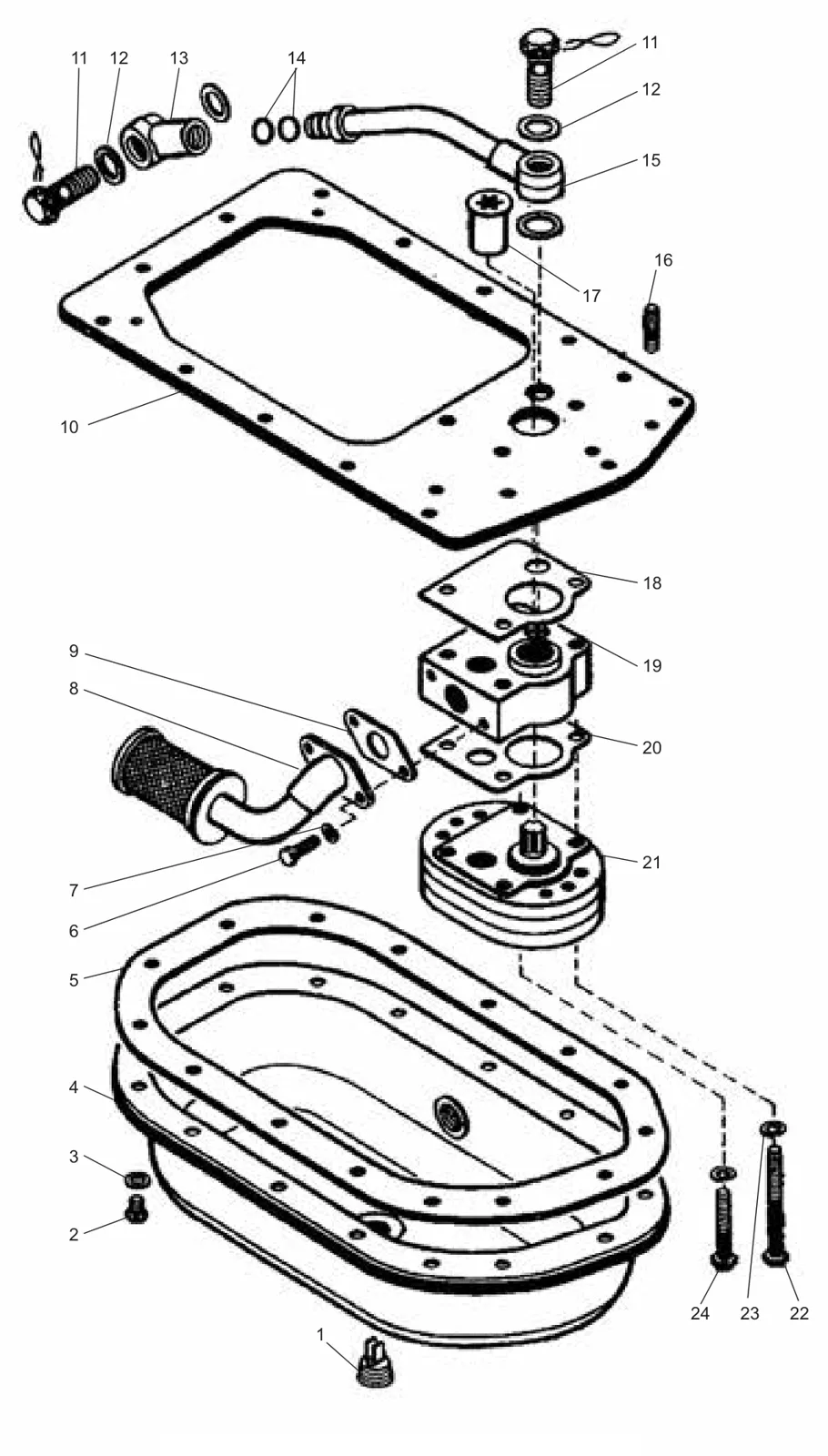

Схема: насос коробки передач К-701, К-700А, Рис. 43
Рис. 43 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.01.410 Пробка 1 1
2 М8×16 Болт 6 6
3 8.65Г Шайба 6 6
4 700А.17.04.010 Поддон 1 1
5 700А.17.04.016 Прокладка 1 1
6 М10×20 Болт 2 2
7 10.65Г Шайба 2 2
8 700А.17.04.030 Маслозаборник 1 1
9 700А.17.04.013 Прокладка 1 1
10 700А.17.04.012 Плита 1 1
11 700.17.24.023-2 Болт 2 2
12 700.17.01.413 Прокладка 4 4
13 700А.17.04.027 Угольник 1 1
14 018-022-25-1-3 Кольцо 2 2
15 700А.17.04.040 Трубопровод 1 1
16 М10×40 Шпилька 1 1
17 700А.17.04.017 Втулка 1 1
18 700А.17.04.015 Прокладка 1 1
19 700А.17.04.050 Проставка 1 1
20 700А.17.04.014 Прокладка 1 1
21 700А.17.04.020 Насос НМШ-25 1 1
22 М12×110 Болт 3 3
23 12.65Г Шайба 4 4
24 М12×65 Болт 1 1
