Механизм переключения передач К-701, К-700А

Рис. 42 42 позиции Сборочная единица 700А.17.02.000-2 Механизм переключения передач

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

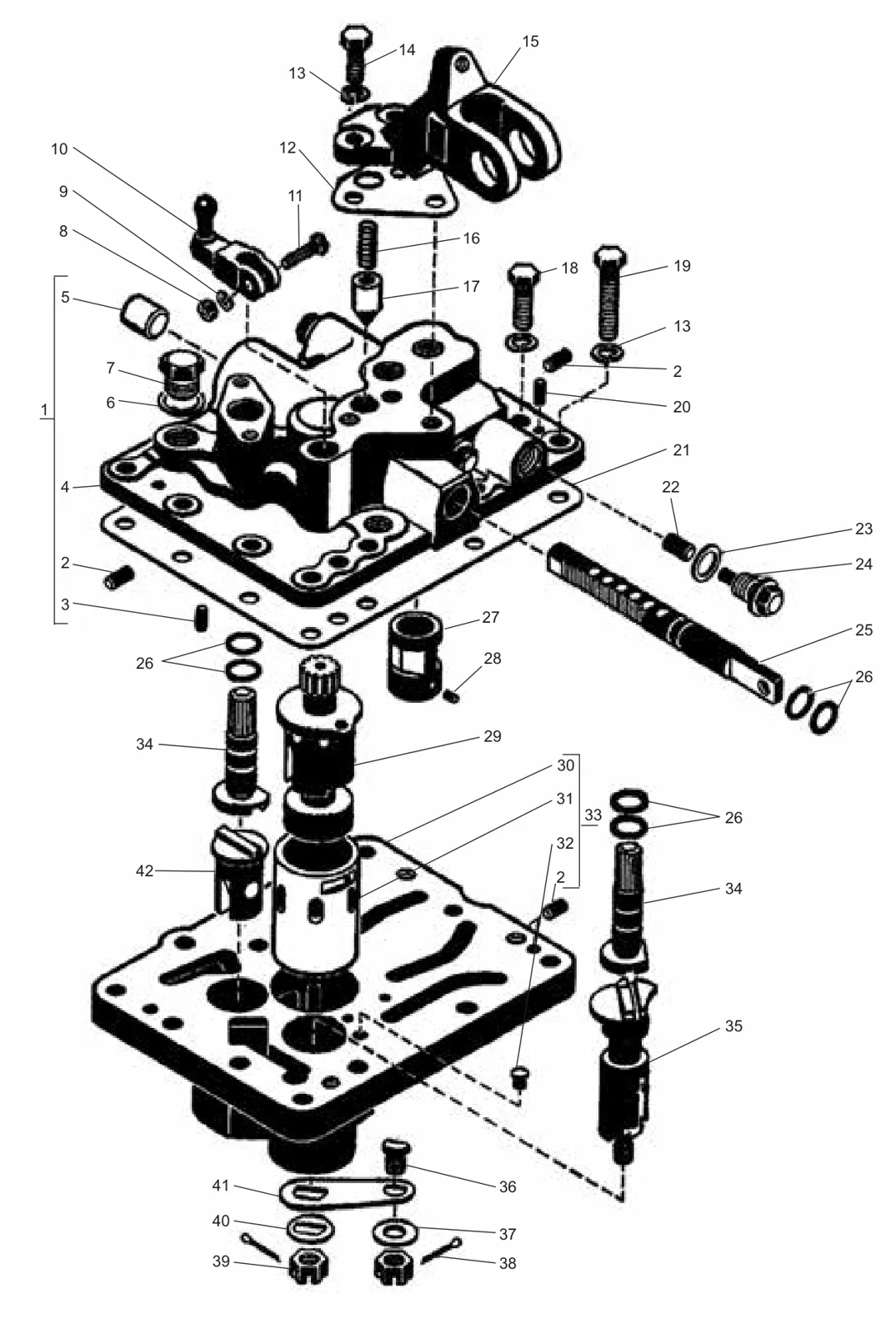

Схема: механизм переключения передач К-701, К-700А, Рис. 42
Рис. 42 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.17.02.020-1 Крышка 1 1
2 700.17.02.029* Заглушка 3 3
3 6Пр22а×12 Штифт 1 1
4 700А.17.02.015-1 Крышка 1 1
5 700.17.02.055 * Заглушка 1 1
6 700.17.01.413** Прокладка 1 1
7 700А.17.00.072-03** Пробка 1 1
8 М8 Гайка 1 1
9 8.65Г Шайба 1 1
10 700.17.02.040-1 Рычаг 1 1
11 М8×30 Болт 1 1
12 700А.17.02.043 Прокладка 1 1
13 10.65Г Шайба 1 1
14 М10×30 Болт 3 3
15 700А.17.02.042 Кронштейн 1 1
16 700А.17.02.049 Пружина 1 1
17 700А.17.02.033 Фиксатор 1 1
18 М10×25 Болт 3 3
19 М10×50 Болт 11 11
20 8Пр22а×18 Штифт 2 2
21 700А.17.02.026-2 Прокладка 1 1
22 700A.17.02.028 Золотник 3 3
23 700.17.04.039 Прокладка 4 4
24 700А.17.02.024 Пробка 4 4
25 700А.17.02.036-1 Рейка 1 1
26 014-018-25-2-3 Кольцо 6 6
27 700А.17.02.045-2 Пробка 1 1
28 4Пр22а×8 Штифт 1 1
29 700А.17.02.039 Золотник 1 1
30 700А.17.02.011-2* Корпус 1 1
31 700А.17.02.044* Гильза 1 1
32 700А.17.02.048* Упор 1 1
33 700А.17.02.010-2 Корпус 1 1
34 700.17.02.022 Поводок 2 2
35 700А.17.02.032-2 Золотник 1 1
36 700А.17.02.038-1 Упор 1 1
37 700А.17.02.035 Шайба 1 1
38 2.5×16 Шплинт 2 2
39 М10 Гайка 2 2
40 700А.17.02.035-1 Шайба 1 1
41 700А.17.02.037-2 Защелка 1 1
42 700А.17.02.051 Золотник 1 1
