Насос гидравлический НШ71-3-Л и НШ-100-3-Л К-701, К-700А

Рис. 44 25 позиций

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

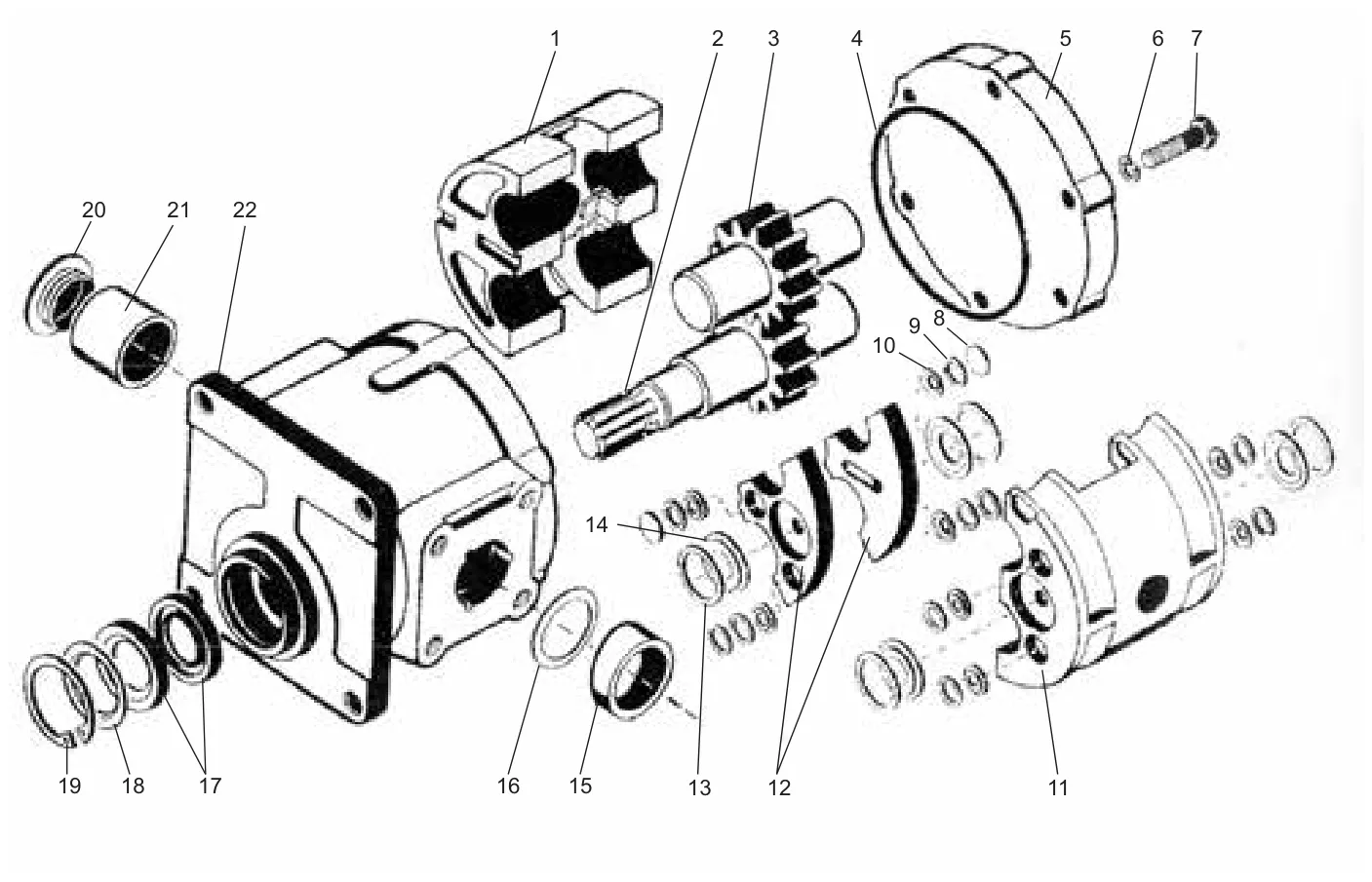

Схема: насос гидравлический НШ71-3-Л и НШ-100-3-Л К-701, К-700А, Рис. 44
Рис. 44 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 НШ100-3-05 Корпус насоса 1 —
2 НШ71-3-01 Шестерня ведущая — 1
2 HШ100-3-03 Шестерня ведущая 1 —
3 НШ71-3-02 Шестерня ведомая — 1
3 НШ100-3-04 Шестерня ведомая 1 1
4 155-160-36-2-2 Кольцо 1 1
5 НШ100-3-02-01 Крышка 1 1
6 12Т.65Г Шайба 6 6
7 М12Х50 Болт 6 6
8 НШ100-2-10 Пластина 2 2
9 НШ100-2-19 Кольцо 10 10
10 НШ100-2-21 Манжета 10 10
11 НШ71-3-03 Обойма поджимная — 1
11 НШ100-3-06 Обойма поджимная 1 —
12 НШ-100-3-07 Платик 2 2
13 НШ100-2-20 Кольцо 4 4
14 НШ100-2-22 Манжета 4 4
15 НШ100-3-08 Манжета 1 1
16 НШ100-2-09 Пластина 1 1
17 1.2-35х58-4 Манжета 2 2
18 НШ100-2-15 Кольцо 1 1
19 НШ100-2-14 Кольцо 1 1
20 НШ100-2-18 Пробка 1 1
21 НШ100-3-09 Втулка 1 1
22 НШ100-3-Л-01 Корпус 1 1
