Кулиса К-701, К-700А

Рис. 48 24 позиции Сборочная единица 700А.17.17.000 Кулиса

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

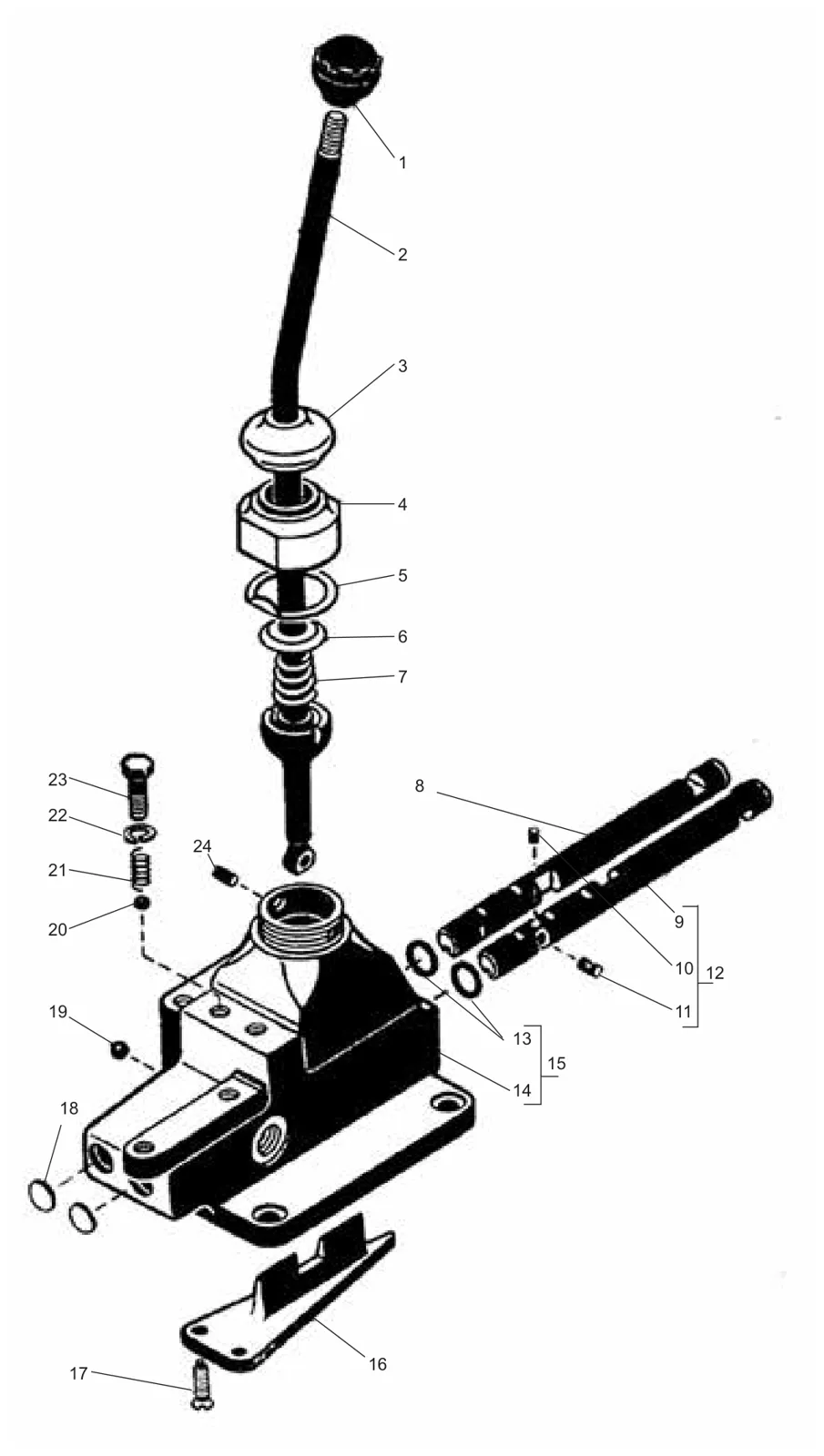

Схема: кулиса К-701, К-700А, Рис. 48
Рис. 48 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.17.17.035 Ручка 1 1
2 700А.17.17.020-1 Рычаг 1 1
3 700.17.17.049 Манжета 1 1
4 700.17.17.048-2 Гайка 1 1
5 700.17.17.066 Шайба 1 1
6 700.17.17.012-1 Крышка 1 1
7 700.17.17.018-1 Пружина 1 1
8 700.17.17.013-1 Валик 1 1
9 700А.17.17.021-1 Валик 1 1
10 4Пр22а×8 Штифт 1 1
11 700А.17.17.019-1 Стопор 1 1
12 700А.17.17.060 Валик 1 1
13 022-028-36-1-3 Кольцо 2 2
14 700А.17.17.052-3 Корпус 1 1
15 700А.17.17.010 Корпус 1 1
16 700.17.17.058 Планка 1 1
17 700.17.17.059 Винт 2 2
18 26 Заглушка 2 2
19 Б12,7-200 Шарик 1 1
20 Б9, 525-200 Шарик 2 2
21 700.17.17.037 Пружина 2 2
22 12.65Г Шайба 2 2
23 М12×25 Болт 2 2
24 5Пр22а×12 Штифт 2 2
