Вал карданный переднего моста К-701, К-700А

Рис. 49 23 позиции Сборочная единица 700.22.03.000-3 Вал карданный переднего моста

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

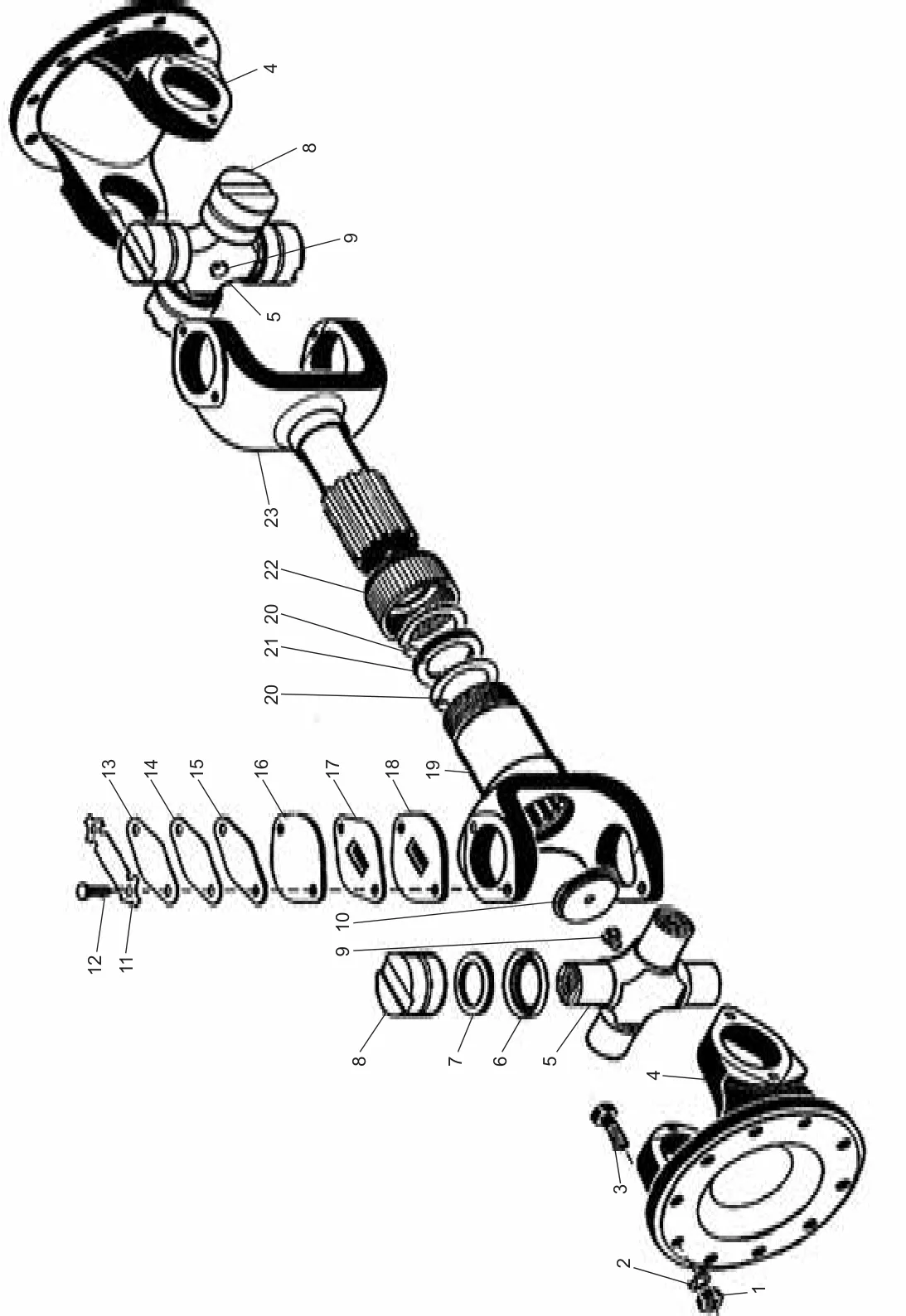

Схема: вал карданный переднего моста К-701, К-700А, Рис. 49
Рис. 49 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М12×1.25 Гайка 20 20
2 12.65Г Шайба 20 20
3 700.22.00.014 Болт 20 20
4 700.22.01.011-1 Фланец 2 2
5 700.22.01.012-2 * Крестовина 2 2
6 700.22.01.070* Обойма 8 8
7 700.22.01.057* Кольцо 8 8
8 804709К5 * Подшипник 8 8
9 КП1/8"** Пробка 2 2
10 700.42.38.015-1** Заглушка 1 1
11 700.22.01.053 Планка 8 8
12 700.22.01.061 Болт 16 16
13 700.22.01.026-1 Пластина ** **
14 700.22.01.026-2 Пластина ** **
15 700.22.01.026-3 Пластина ** **
16 700.22.01.034 Пластина 8 8
17 700.22.01.051 Крышка 4 4
18 700.22.01.013 Крышка 8 8
19 700.22.03.013-3 Вилка 1 1
20 700.22.03.015 Шайба 2 2
21 700.22.03.014-1 Сальник 1 1
22 200-2201087 Обойма 1 1
23 700.22.03.012 Вал 1 1
