Вал карданный заднего моста К-701, К-700А

Рис. 50 21 позиция Сборочная единица 700А.22.04.000-2 Вал карданный заднего моста

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

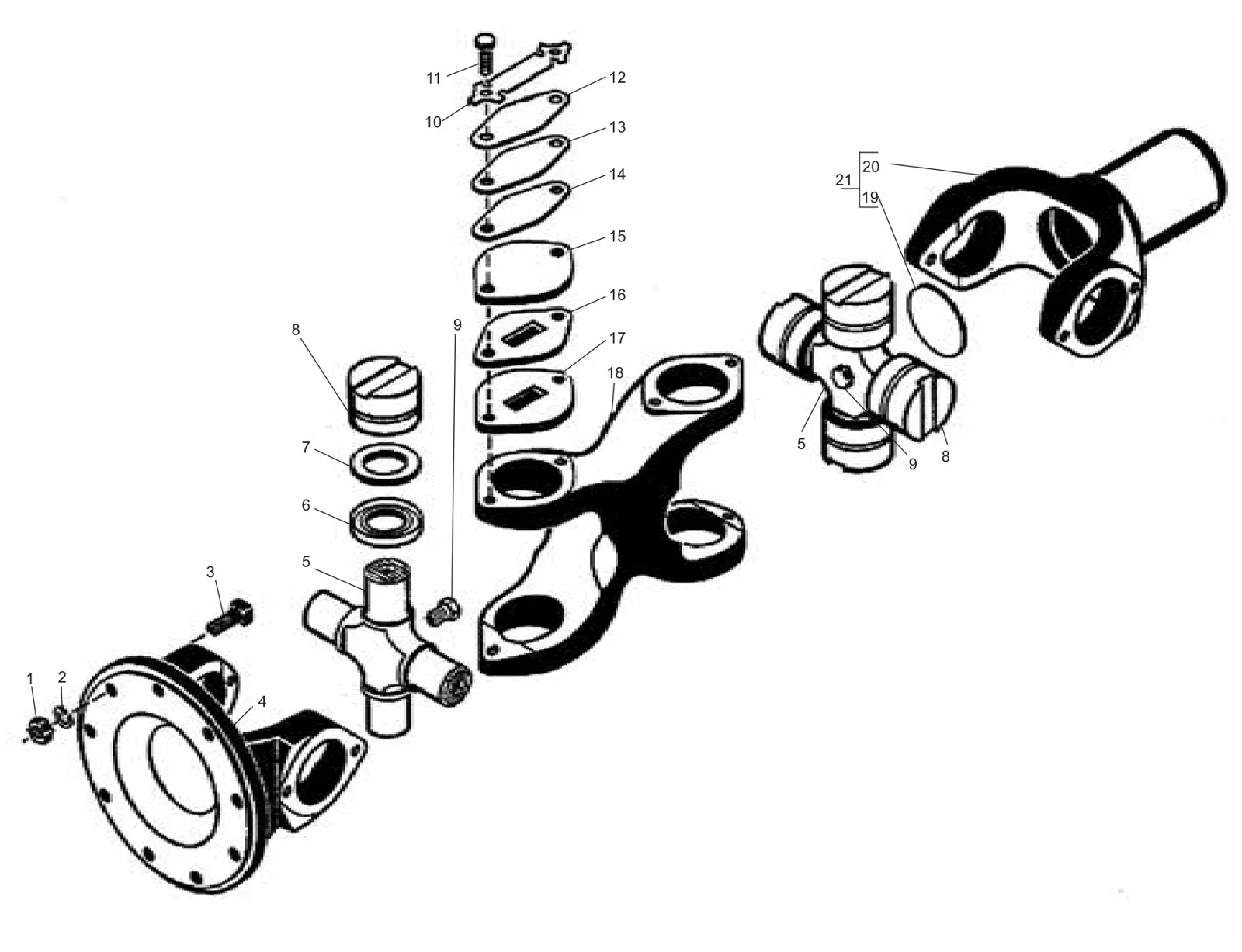

Схема: вал карданный заднего моста К-701, К-700А, Рис. 50
Рис. 50 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М12×1,25 Гайка 10 10
2 12.65Г Шайба 10 10
3 700.22.00.014 Болт 10 10
4 700.22.01.011-1 Фланец 1 1
5 700.22.01.012-2 * Крестовина 2 2
6 700.22.01.070* Обойма 8 8
7 700.22.01.057** Кольцо 8 8
8 804709К5 ** Подшипник 8 8
9 КГ 1/8"** Пробка 2 2
10 700.22.01.053 Планка 8 8
11 700.22.01.061 Болт 16 16
12 700.22.01.026-1 Пластина *** ***
13 700.22.01.026-2 Пластина *** ***
14 700.22.01.026-3 Пластина *** ***
15 700.22.01.034 Пластина 8 8
16 700.22.01.051 Крышка 4 4
17 700.22.01.013 Крышка 8 8
18 700.22.04.012 Вилка 1 1
19 700А.22.04.013 Заглушка 1 1
20 700А.22.04.012 Вилка 1 1
21 700А.22.04.020 Вилка 1 1
