Вал карданный коробки передач К-701, К-700А

Рис. 51 14 позиций Сборочная единица 700А.22.08.00-2 Вал карданный коробки передач трактора К-700А

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

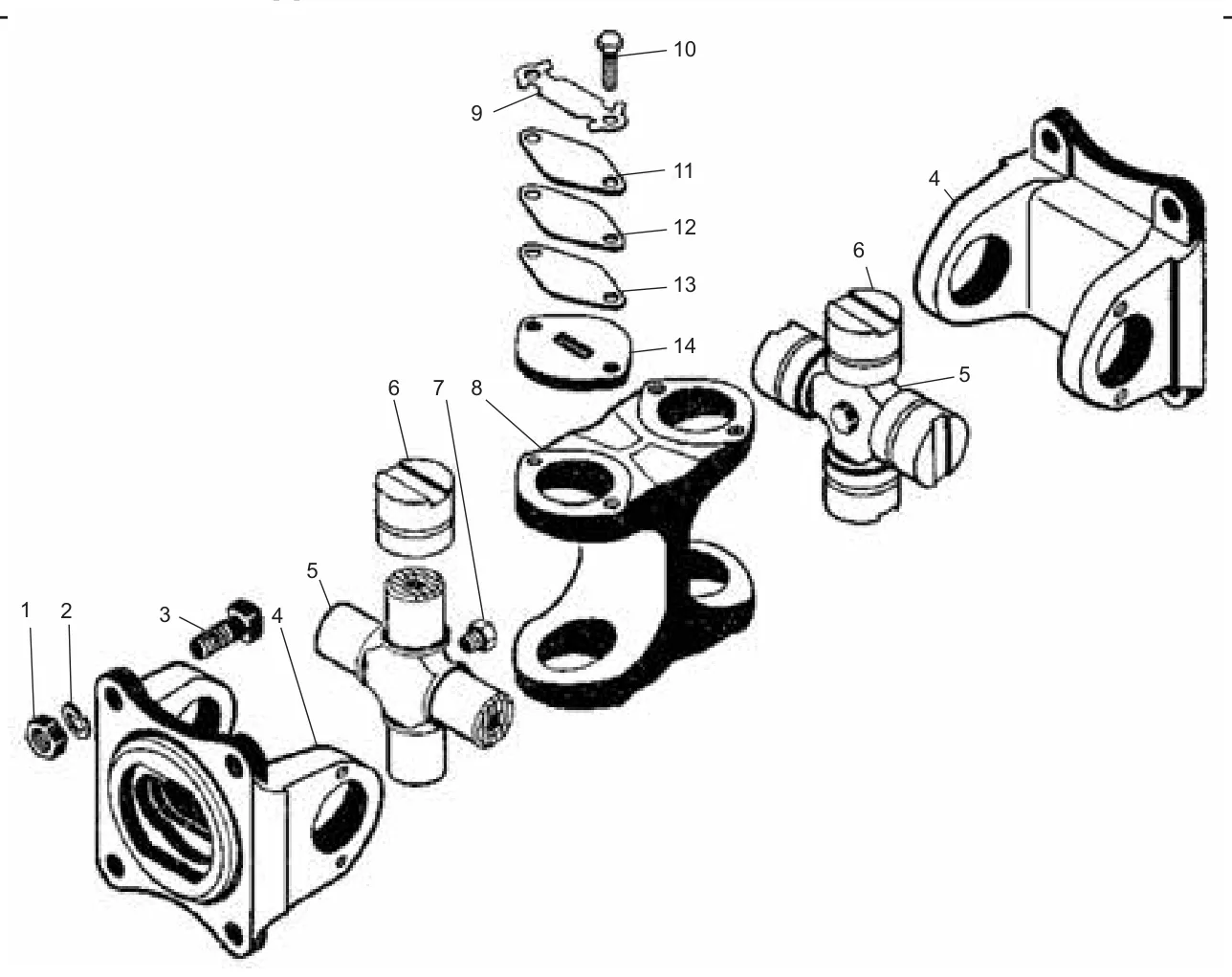

Схема: вал карданный коробки передач К-701, К-700А, Рис. 51
Рис. 51 · нажмите, чтобы увеличить

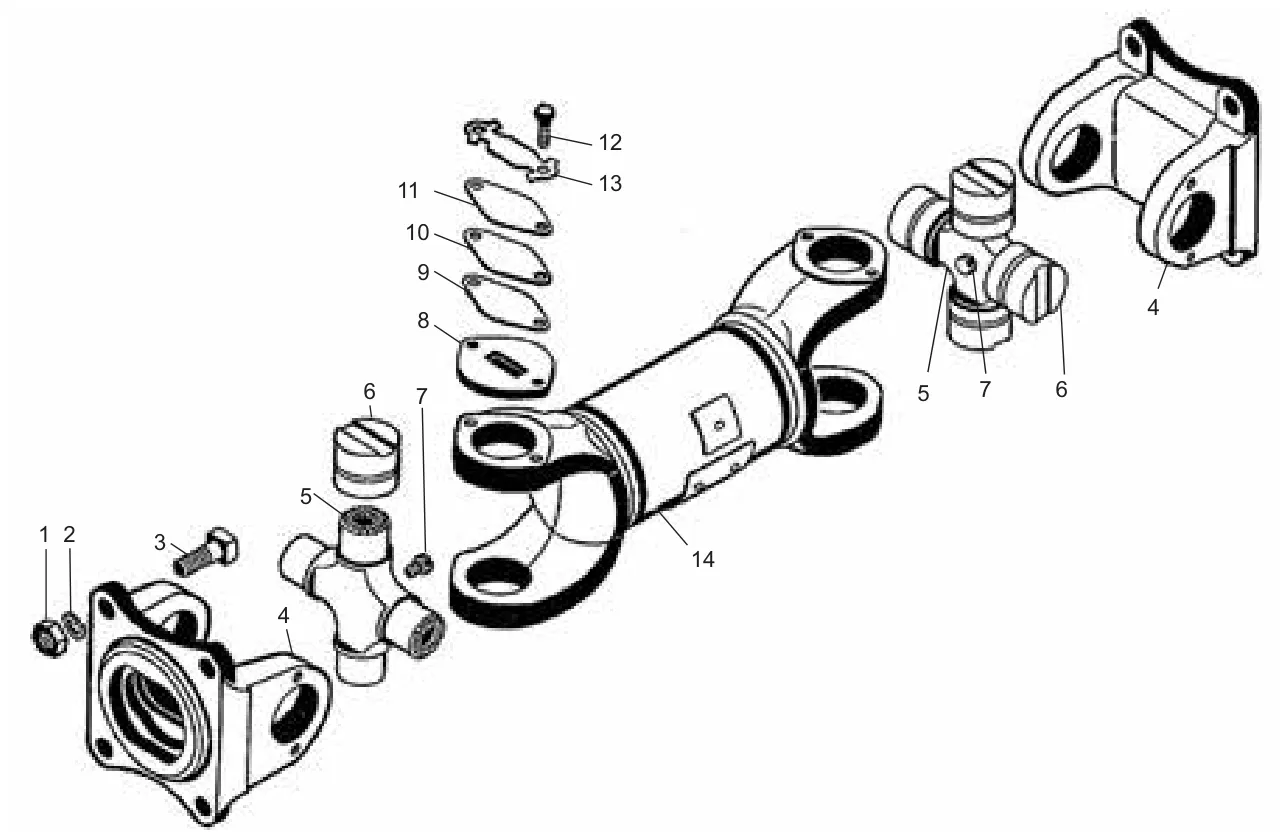

Схема: вал карданный коробки передач К-701, К-700А, Рис. 52
Рис. 52 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М16×1,5 Гайка — 8
2 16.65Г Шайба — 8
3 700.22.00.013 Болт — 8
4 700А.22.08.013-1 Фланец — 2
5 701.22.08.013 Крестовина — 2
6 804707К4С10 Подшипник — 8
7 2.1МК10 Пробка — 2
8 200-2201040 Крышка — 8
9 700.22.08.036-1 Пластина — *
10 700.22.08.036-2 Пластина — *
11 700.22.08.036-3 Пластина — *
12 М8×16 Болт — 16
13 200-2201041 Планка — 8
14 700А.22.08.020 Вал — 1
