Опора промежуточная (после 1990 года) К-701, К-700А

Рис. 53 17 позиций Сборочная единица 700A.22.20.000 Опора промежуточная

Проще заменить узел целиком? КПП К-700, К-700А, К-701 (700А.17.00.000) — новая, усиленная, капремонт — от 499 000 ₽

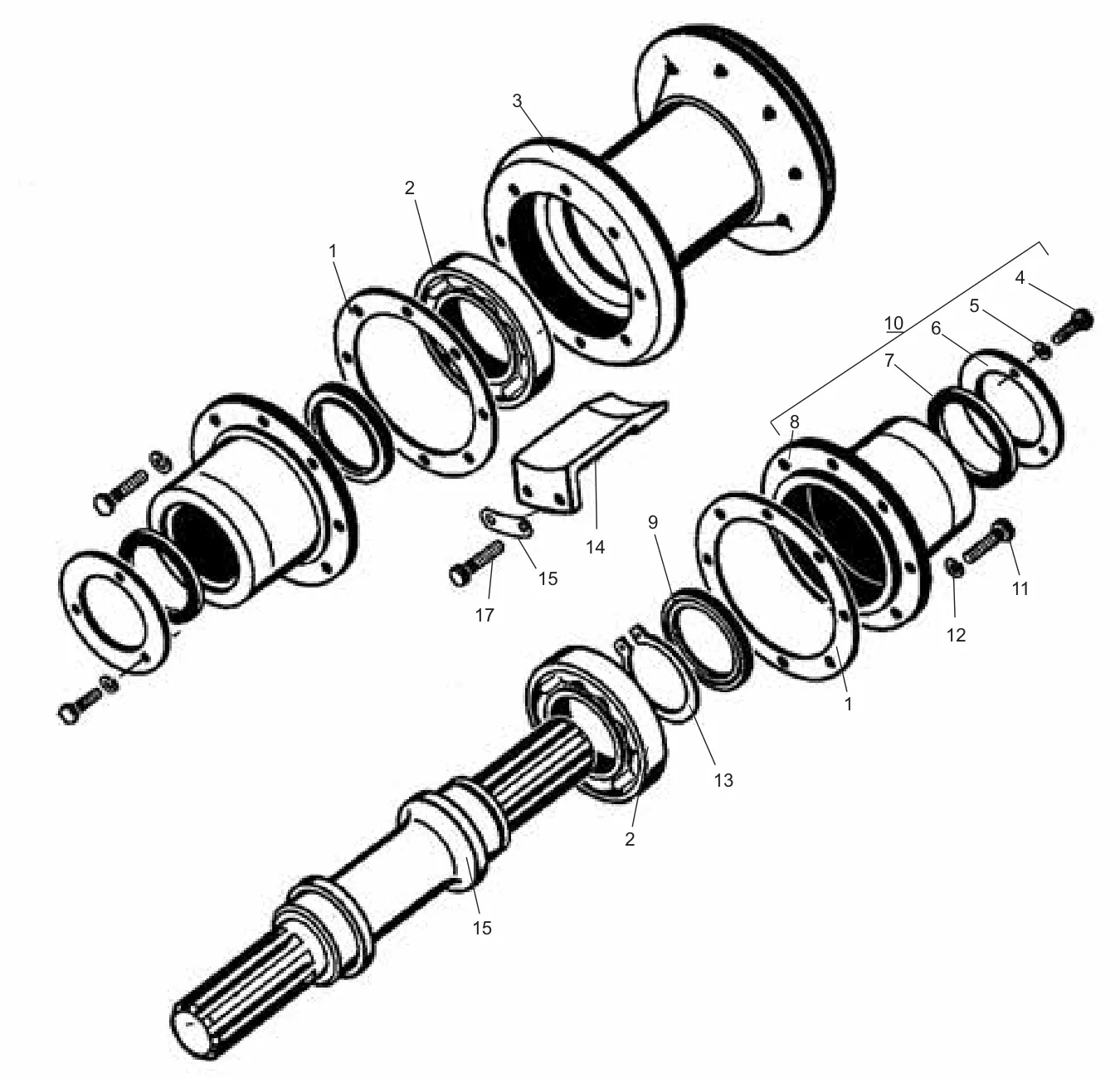

Схема: опора промежуточная (после 1990 года) К-701, К-700А, Рис. 53
Рис. 53 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.22.13.015 Прокладка 2 2
2 218 Подшипник 2 2
3 700A.22.20.010 Корпус 1 1
4 М6×12 Болт 6 6
5 6.65Г Шайба 6 6
6 700А.22.13.018-1 Кольцо 2 2
7 700А.22.13.014 Кольцо 2 2
8 700А.22.13.017 Крышка 2 2
9 2.1-85×110-3 Манжета 2 2
10 700А.22.13.030 Крышка 2 2
11 М10×30 Болт 16 16
12 10.65Г Шайба 16 16
13 В90 Кольцо 1 1
14 700А.22.00.011 Прижим 4 4
15 700А.22.13.011-1 Вал 1 1
16 700.22.00.015-1 Планка 4 4
17 М10×40 Болт 8 8
