Установка ведущих мостов К-701, К-700А

Рис. 54 25 позиций Сборочная единица 700А.00.23.000-2 Установка ведущих мостов

Проще заменить узел целиком? Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000 — от 262 500 ₽

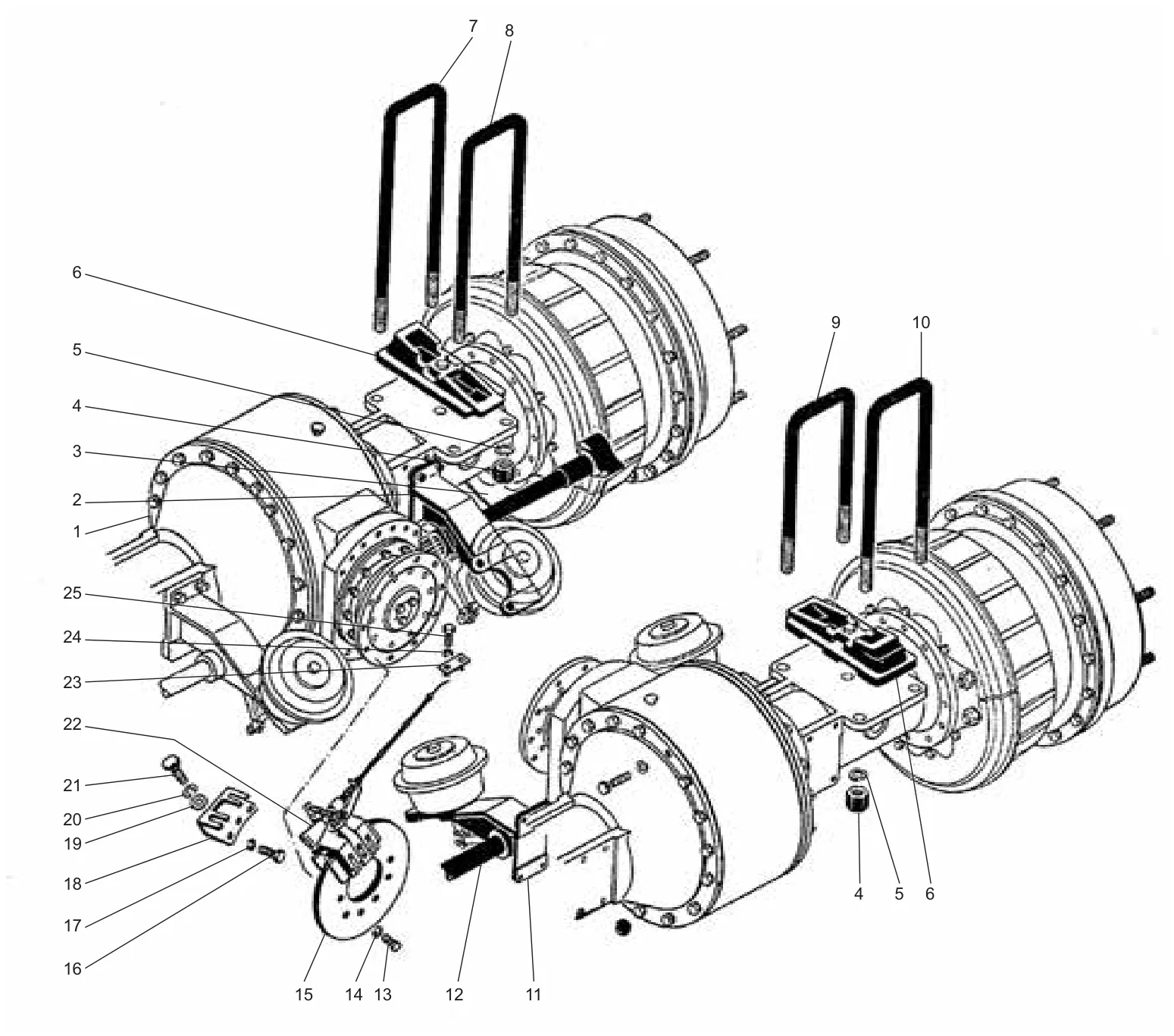

Схема: установка ведущих мостов К-701, К-700А, Рис. 54
Рис. 54 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.23.00.000-1 Мост 2 2
2 700.23.00.200 Кронштейн 2 2
3 700А.23.00.018 Кулак 2 2
4 М27 Гайка 16 16
5 27.65Г Шайба 16 16
6 700А.00.23.090-2 Кронштейн 4 4
7 700А.00.23.014-04 Стремянка 2 2
8 700А.00.23.014-03 Стремянка 2 2
9 700А.00.23.014-01 Стремянка 2 2
10 700А.00.23.014-02 Стремянка 2 2
11 700.23.00.210 Кронштейн 2 2
12 700А.23.00.019 Кулак 2 2
13 М12×25 Болт 10 10
14 12.65Г Шайба 10 10
15 700А.00.23.054 Диск 1 1
16 М14×1,5×35 Болт 3 3
17 14.65Г Шайба 3 3
18 700А.00.23.051 Кронштейн 1 1
19 18.01 Шайба 2 2
20 18.65Г Шайба 2 2
21 М18×1,5×40 Болт 2 2
22 700А.00.23.100 Тормоз стояночный 1 1
23 700А.00.23.048-2 Планка 1 1
24 10.65Г Шайба 2 2
25 М10×20 Болт 2 2
