Мосты Кировца К-700, К-701: устройство, взаимозаменяемость, масло

Обновлено 2 мин чтения Цифры сверены с заводскими руководствами

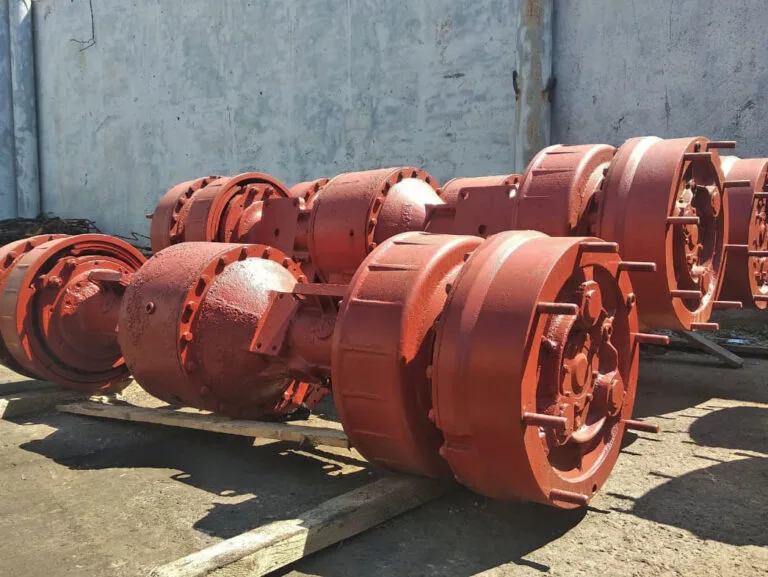

Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000
На фото: Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000

У К-700А и К-701 оба моста ведущие и взаимозаменяемы: один и тот же мост ставится и спереди, и сзади. Каждый мост — это главная передача с дифференциалом и две конечные передачи, общее передаточное число 17,5.

Из чего состоит мост

Главная передача

Коническая, одинарная: пара конических шестерён в картере. Передаточное число — 2,92. Ведущая шестерня вращается на двухрядном коническом роликовом подшипнике.

Дифференциал

Самоблокирующийся, свободного хода. Подробнее о его работе — ниже.

Конечные передачи

Однорядные планетарные редукторы с прямозубыми шестернями, передаточное число — 6. В конечных передачах стоят рабочие тормоза.

Стояночный тормоз

Колодочно-дисковый, установлен на входном валу переднего моста.

На раме мосты крепятся жёстко: стремянками и клиновыми проставками.

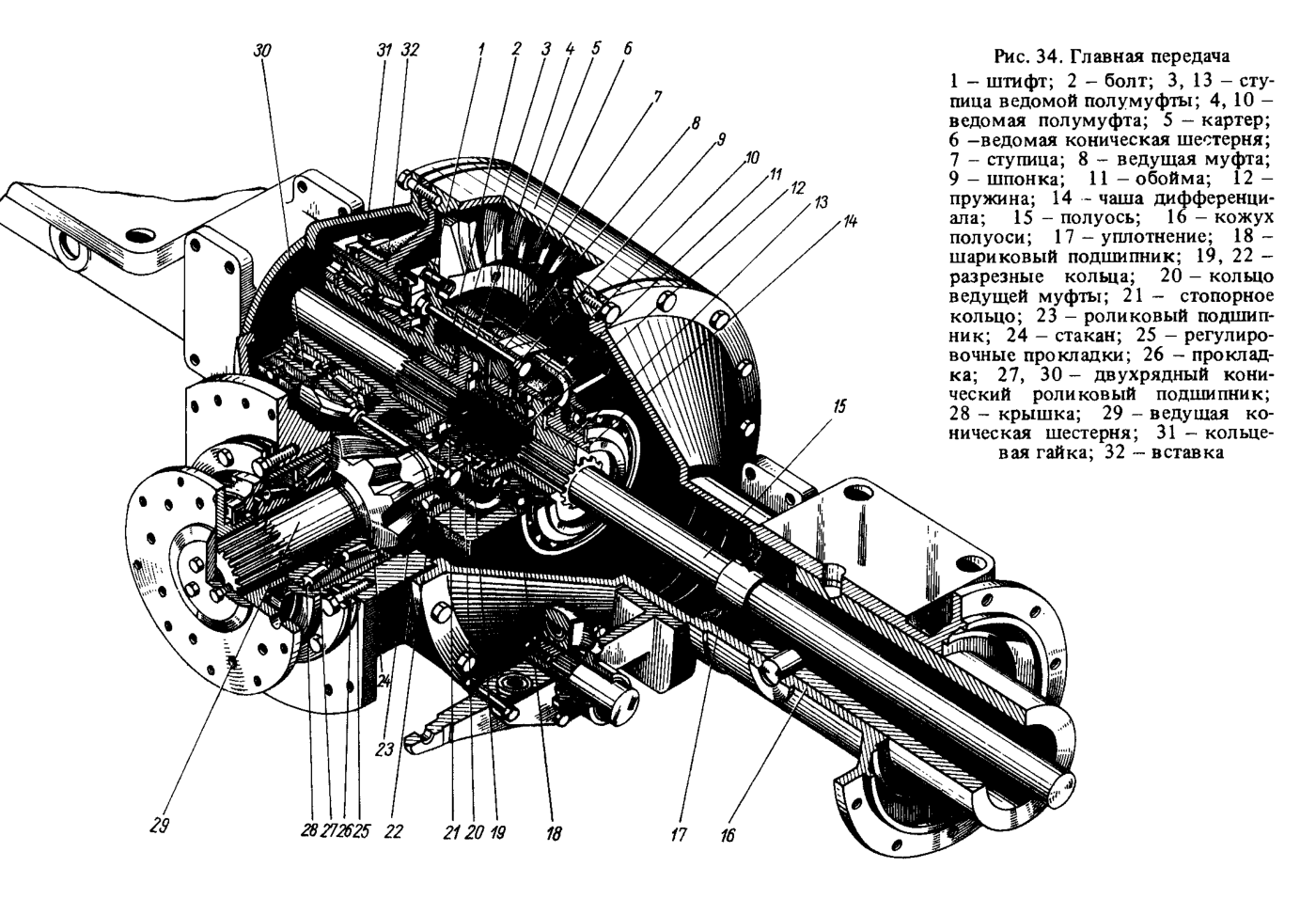

Главная передача ведущего моста К-701 в разрезе
Рис. 34 из заводской инструкции К-701 и К-700А: главная передача ведущего моста в разрезе.

Как работает дифференциал

  • Прямо — оба колеса моста вращаются с одинаковой частотой.
  • В повороте на твёрдой дороге наружное, забегающее колесо автоматически отключается, и тяговое усилие передаётся только на внутреннее колесо.
  • На скользком грунте и при поворотах по нему муфта блокирует полуоси, и оба колеса снова вращаются одинаково.

Масло и обслуживание

В каждую главную передачу заливают 10 л, в каждую из четырёх конечных — по 3,5 л трансмиссионного масла ТЭп-15 или ТАп-15В. Уровень проверяют каждые 250 моточасов, доливают до появления масла из контрольного отверстия. На ТО-3 промывают сапуны мостов. Подробнее — в статье «Масло в КПП и мостах К-700, К-701».

Нужен мост или главная передача?

Поставляем мосты в сборе для К-700, К-700А, К-701 и усиленные мосты, а также главные передачи. Гарантия, отгрузка за 1 день, доставка по России и СНГ.

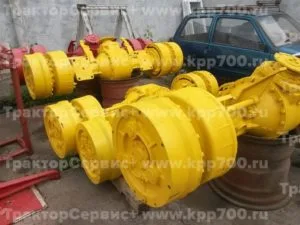

Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000от 262 500 ₽Подробнее Мост усиленный (грузовой, ведущий) на Кировец к703, к702, 701, 700 - 5020.23.00.000Мост усиленный (грузовой, ведущий) на Кировец к703, к702, 701, 700 - 5020.23.00.000от 189 000 ₽Подробнее Главная передача 700А.23.02.000, 276.5020.2302000. Является редуктором моста на тракторах 700, к701, к702, к703, к744. 2026г.Главная передача 700А.23.02.000, 276.5020.2302000. Является редуктором моста на тракторах 700, к701, к702, к703, к744. 2026г.от 86 000 ₽Подробнее

Источники

  1. Тракторы «Кировец» К-701 и К-700А. Техническое описание и инструкция по эксплуатации. В/О «Трактороэкспорт» — ведущие мосты с. 50–54; ТО-3 с. 154–155. Скачать в библиотеке.
  2. Безверхний Л. И., Островский А. И. Тракторы «Кировец». М.: Агропромиздат, 1986 — передаточные числа, с. 326. Скачать в библиотеке.
