Тормоз стояночный К-701, К-700А

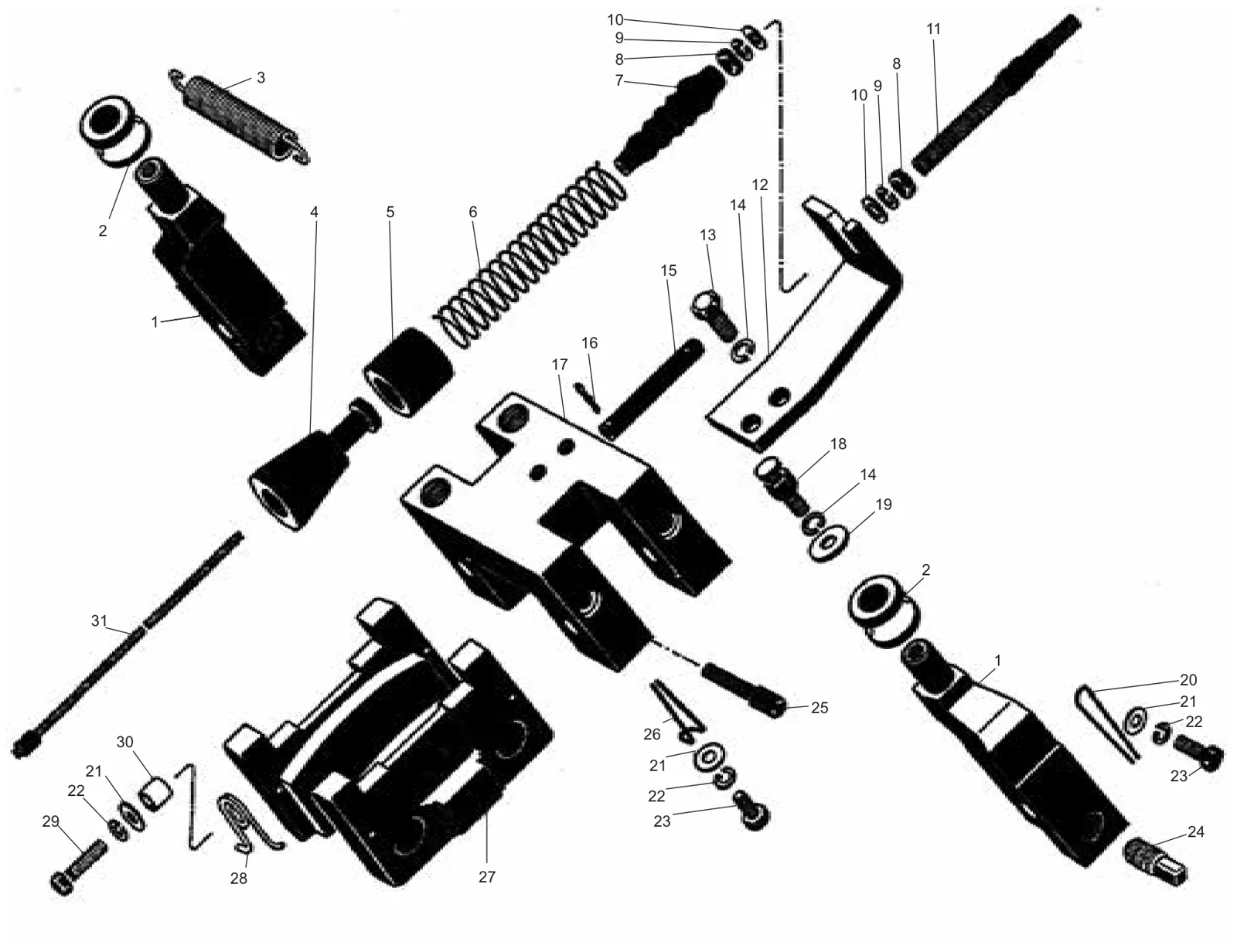

Рис. 55 31 позиция Сборочная единица 700A.00.23.100 Тормоз стояночный

Проще заменить узел целиком? Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000 — от 262 500 ₽
Схема: тормоз стояночный К-701, К-700А, Рис. 55
Рис. 55 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.00.23.052 Рычаг 2 2
2 700А.00.23.055 Ролик 2 2
3 700А.00.23.078 Пружина 1 1
4 700А.00.23.053 Конус 1 1
5 700А.00.23.074 Втулка 1 1
6 700А.00.23.064 Пружина 1 1
7 700А.00.23.031 Кожух 1 1
8 М12 Гайка 2 2
9 12.65Г Шайба 4 4
10 12.01 Шайба 2 2
11 700А.00.23.060 Оболочка 1 1
12 700А.00.23.056 Кронштейн 1 1
13 М10×20 Болт 2 2
14 10.65Г Шайба 4 4
15 2-12hl2X115 Ось 2 2
16 2,5×16 Шплинт 2 2
17 700А.00.23.049 Суппорт 1 1
18 700А.00.23.077 Зацеп 2 2
19 10.01 Шайба 2 2
20 700А.00.23.063 Стопор 2 2
21 8.01 Шайба 8 8
22 8.65Г Шайба 8 8
23 М8×16 Болт 6 6
24 700А.00.23.058 Винт 2 2
25 700А.00.23.062 Болт 4 4
26 700А.00.23.061 Стопор 4 4
27 700А.00.23.110 Колодка 2 2
28 700А.00.23.059-1 Пружина 1 1
29 М8×30 Болт 2 2
30 700А.00.23.065 Втулка 2 2
31 700А.00.23.120 Трос 1 1
