Мост ведущий (конечная передача) К-701, К-700А

Рис. 56 96 позиций Сборочная единица 700А.23.00.000-1 Мост ведущий

Проще заменить узел целиком? Мост передний и задний на Кировец к-700, к-701, к-700А в сборе 700А.23.00.000 — от 262 500 ₽

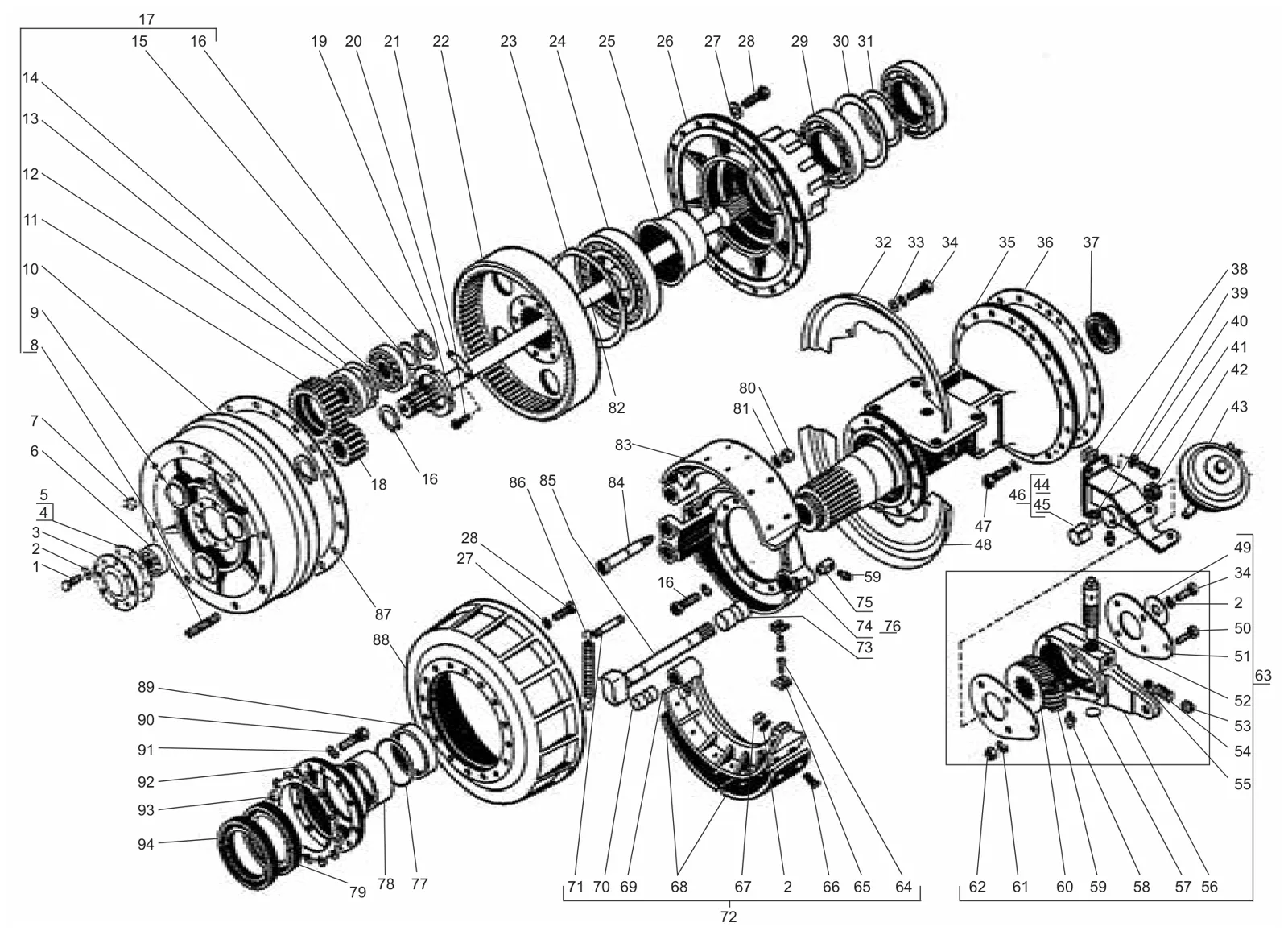

Схема: мост ведущий (конечная передача) К-701, К-700А, Рис. 56
Рис. 56 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М10×30 Болт 16 16
2 10.65Г Шайба 82 82
3 700.23:00.028-2 Крышка 2 2
4 700.23.00.029-2 Прокладка 14 14
5 700.23.00.029-1 Прокладка 14 14
6 209 Подшипник 2 2
7 КГ 1" Пробка 4 4
8 700.23.00.089-1 Шпилька 16 16
9 700.23.00.088-2 Ось 6 6
10 700.23.00.087-3 Водило 2 2
11 700А.23.00.032 Сателлит 6 6
12 12312К1 Подшипник 12 12
13 В130 Кольцо 6 6
14 700.23.00.031-2 Кольцо 6 6
15 700.23.00.034-1 Шайба 6 6
16 В60 Кольцо 10 10
17 700.23.00.090-1 Водило 2 2
18 700.23.00.027 Шестерня 2 2
19 700.23.00.026 Гайка 2 2
20 700.23.00.025-1 Планка 2 2
21 ЗМ8×20 Болт 4 4
22 700.23.00.024-1 Шестерня 2 2
23 700.23.00.125 Кольцо 2 2
24 2234К Подшипник 2 2
25 700.23.00.021 Втулка 2 2
26 700.23.00.085-1 Ступица 2 2
27 18.0Т Шайба 94 94
28 М18× 1,5×40 Болт 94 94
29 130 Подшипник 4 4
30 700.23.00.031-5 Кольцо 2 2
31 700.23.00.031-3 Кольцо 2 2
32 700А.23.00.117 Козырек 2 2
33 10.01 Шайба 8 8
34 М10×20 Болт 18 18
35 700А.23.00.010-3* Кожух левый 2 2
36 700.23.00.033 Прокладка 2 2
37 2.1-60×85-3 Манжета 2 2
38 700.23.00.121-01 Прокладка 7 7
38 700.23.00.121-02 Прокладка 7 7
38 700.23.00.121-03 Прокладка 7 7
39 700.23.00.122 Планка 2 2
40 16.65Г Шайба 44 44
41 М16×1.5×40 Болт 26 26
42 700.23.00.038 Прокладка 14 14
43 700.23.00.220 Камера 2 2
44 700.23.00.074-3 Кронштейн левый 1 1
45 700.23.00.076-1 Втулка 2 2
46 700.23.00.200 Кронштейн левый 1 1
47 М16× 1,5×50 Болт 18 18
48 700А.23.00.118 Козырек 2 2
49 700.23.00.036 Шайба 2 2
50 М6×55 Болт 10 10
51 700.23.00.068-1 Крышка 4 4
52 700.23.00.066 Ось 2 2
53 7009-0225 Пробка 2 2
54 700.23.00.069-2 Пружина 2 2
55 68-200 Шарик 2 2
56 700.23.00.064-1 Рычаг 2 2
57 20 Заглушка 2 2
58 1.3 Масленка 5 5
59 700.23.00.067 Червяк 2 2
60 700.23.00.065-1 Шестерня 2 2
61 6.65Г Шайба 10 10
62 М6 Гайка 10 10
63 700.23.00.020-1 Рычаг 2 2
64 В2М8×25 Винт 4 4
65 700.23.00.082 Сухарь 4 4
66 В2М10×35 Винт 48 48
67 М10 Гайка 48 48
68 700.23.00.081 Накладка 8 8
69 700.23.00.079-1 Колодка 4 4
70 700.23.00.083-2 Втулка 8 8
71 700.23.00.084 Палец 4 4
72 700.23.00.070 Колодка 2 2
73 700.23.00.083-1 Втулка 4 4
74 700.23.00.077-1 Суппорт 2 2
75 700.23.00.112 Бонка 2 2
76 700.23.00.050-1 Суппорт 2 2
77 145-150-36-1-3 Кольцо 2 2
78 700А.23.00.011-1 Втулка 2 2
79 700.23.00.100 Манжета 180×208 2 2
80 М24 Гайка 4 4
81 24.65Г Шайба 4 4
82 700А.23.00.012 Полуось 2 2
83 700.23.00.079 Колодка 2 2
84 700.23.00.016 Ось 4 4
85 700А.23.00.018 Кулак левый 1 1
86 700.23.00.035-1 Пружина 4 4
87 700.23.00.023 Прокладка 2 2
88 700.23.00.015 Барабан 2 2
89 700А.23.00.014-1 Втулка 2 2
90 М12×35 Болт 24 24
91 12.65Г Шайба 24 24
92 700.23.00.013-6 Крышка 2 2
93 700.23.00.017 Прокладка 2 2
94 700.23.00.190 Манжета 180×208 2 2
