ГлавнаяКаталог запчастейК-701, К-700АВедущие мосты и стояночный тормозРис. 57

Передача главная с дифференциалом К-701, К-700А

Рис. 57 59 позиций Сборочная единица 700А.23.02.000 Передача главная с дифференциалом

Проще заменить узел целиком? Главная передача 700А.23.02.000, 276.5020.2302000. Является редуктором моста на тракторах 700, к701, к702, к703, к744. 2026г. — от 86 000 ₽

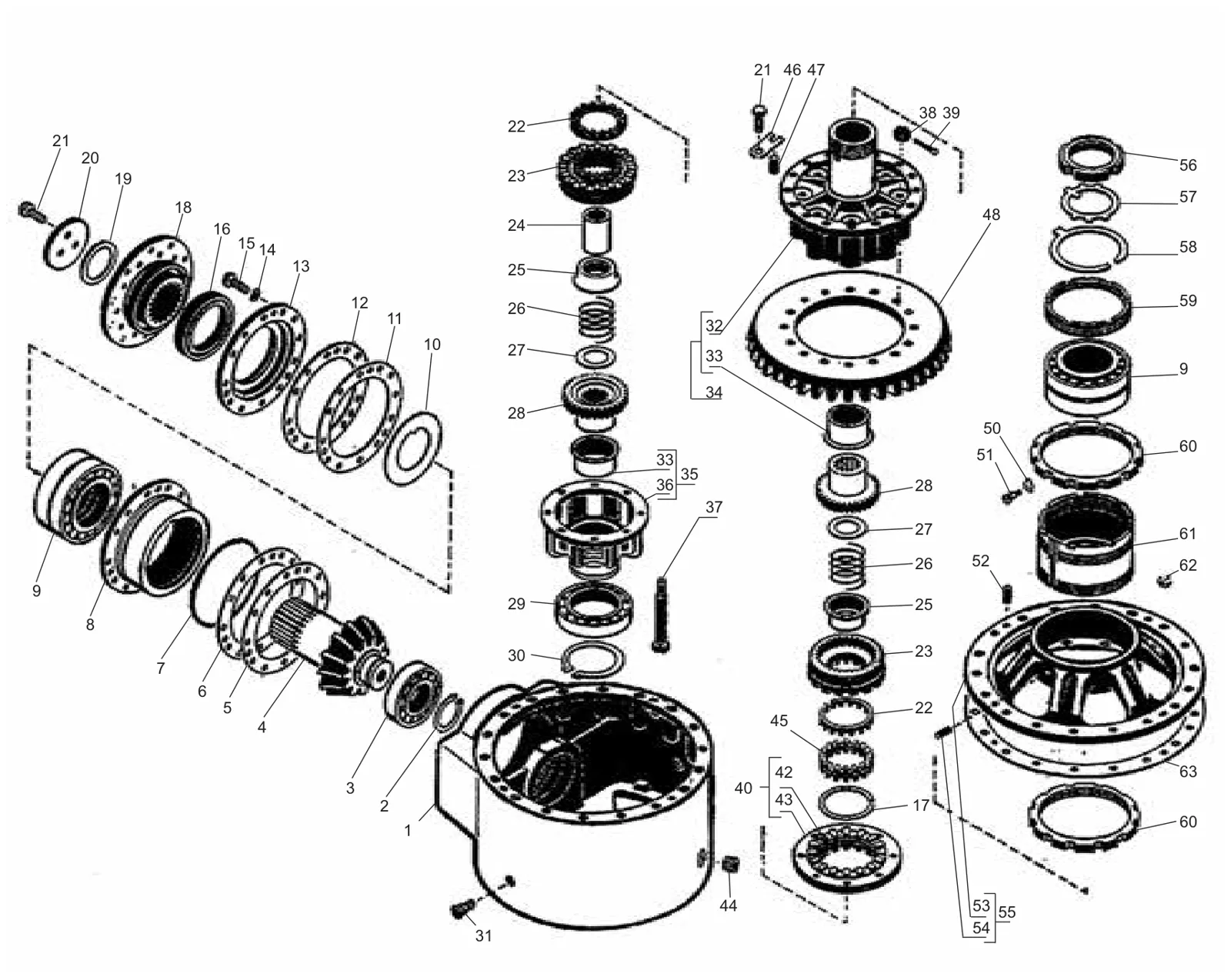

Схема: передача главная с дифференциалом К-701, К-700А, Рис. 57
Рис. 57 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.23.02.011-1* Картер 1 1
2 В65 Кольцо 1 1
3 102315М Подшипник 1 1
4 700.23.02.041-3**** Шестерня 1 1
5 700.23.02.033-1 Прокладка 9 9
6 700.23.02.033-2 Прокладка 9 9
7 195-200-36-1-3 Кольцо 1 1
8 700.23.02.032 Стакан 1 1
9 20-97520 Подшипник 2 2
10 700А.23.02.036 Маслоотражатель 1 1
11 700.23.02.034-1 Прокладка 5 5
12 700.23.02.034-2 Прокладка 5 5
13 700А.23.02.035-1 Крышка 1 1
14 12.65Г Шайба 12 12
15 М12×40 Болт 12 12
16 2.1-110×135-3 Манжета 1 1
17 700.23.02.025 Кольцо 1 1
18 700А.23.02.050-1 Фланец 1 1
19 700.23.02.037-1 Кольцо рез.80х95 1 1
20 700.23.02.061 Шайба 1 1
21 ЗМ14×35 Болт 11 11
22 700.23.02.022-2 Ступица 2 2
23 700.23.02.040-2 Полумуфта 2 2
24 700.23.02.026 Втулка 1 1
25 700.23.02.029 Обойма 2 2
26 700.23.02.028 Пружина 2 2
27 700.23.02.024 Кольцо 2 2
28 700.23.02.023 Ступица 2 2
29 122 Подшипник 1 1
30 В110 Кольцо 1 1
31 700.42.02.050 Сапун 1 1
32 700.23.02.015 Ступица 1 1
33 700.23.02.017-1 Втулка 2 2
34 700.23.02.020** Ступица 1 1
35 700.23.02.030** Чаша 1 1
36 700.23.02.016 Чаша 1 1
37 700.23.02.014 Болт 8 8
40 700.23.02.190-1** Муфта 1 1
42 700.23.02.031-2 Шпонка 1 1
43 700.23.02-013-2 Муфта 1 1
44 КГ 1** Пробка 2 2
45 700.23.02.021-2 Кольцо 1 1
46 700.23.02.051 Планка 8 8
47 700А.23.02.049 Штифт 8 8
48 700.23.02.042-3**** Шестерня 1 1
50 700.23.02.044-1 Шайба 2 2
51 700.23.02.043 Винт 2 2
52 12Г×25 Штифт 2 2
53 700.23.012 Вставка 1 1
54 8Пр22×16 Штифт 1 1
55 700.23.02.060*** Вставка 1 1
56 700.23.02.062 Гайка 1 1
57 90 Шайба 1 1
58 700.23.02.046 Кольцо 1 1
59 700.23.02.047-1 Гайка 1 1
60 700.23.02.045 Гайка 2 2
61 700.23.02.048-1 Стакан 1 1
62 В2М10×20 Винт 2 2
63 700.23.02.052 Прокладка 1 1
