Система управления поворотом трактора К-701, К-700А

Рис. 58 62 позиции Сборочная единица 700А.34.00.000-3 Система управления поворотом, 701.34.00.000-1 Система управления поворотом

Проще заменить узел целиком? Гидроусилитель руля ГУР 700.34.22.000-5 для тракторов к-700, 701. 2026г. — от 28 000 ₽

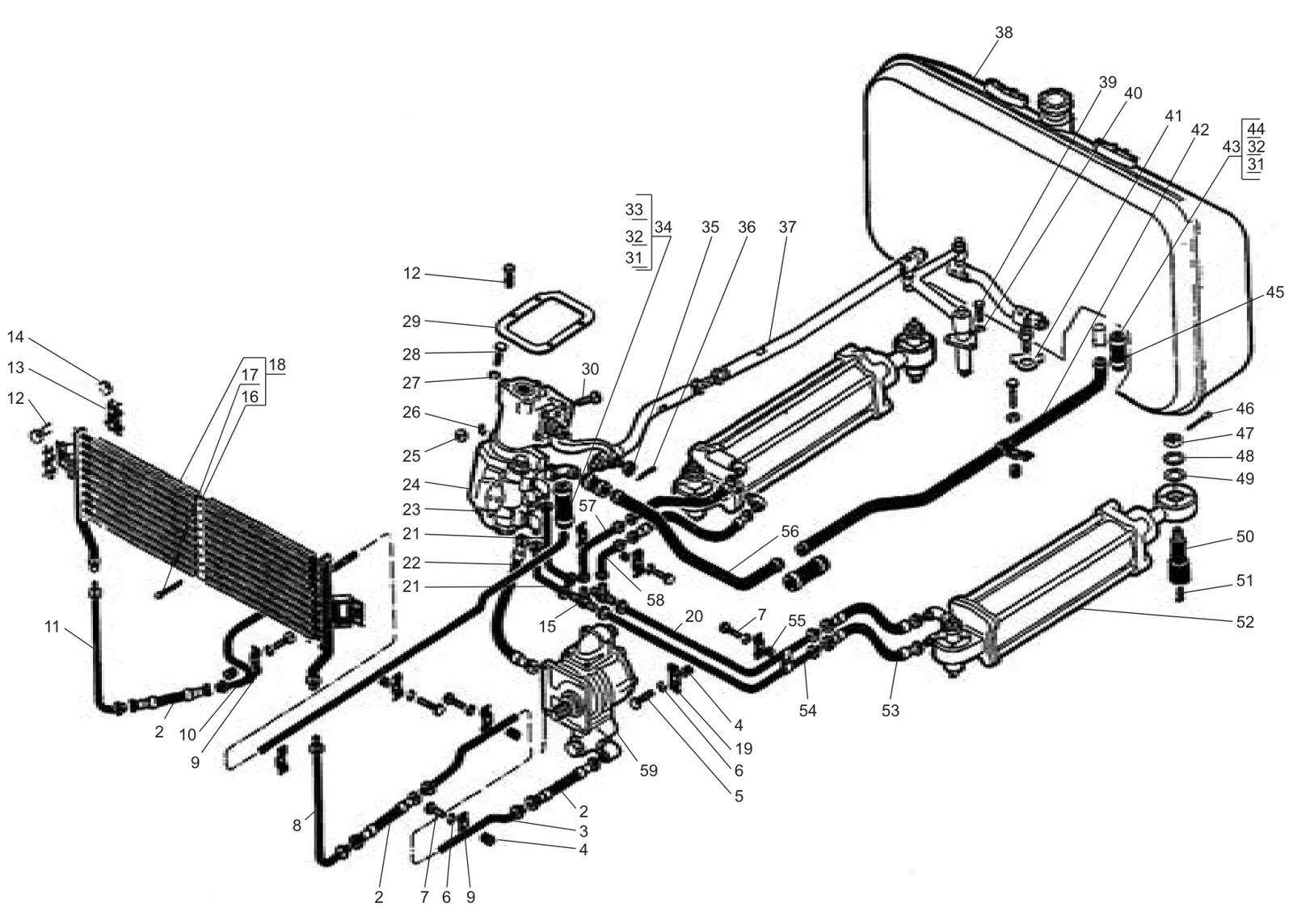

Схема: система управления поворотом трактора К-701, К-700А, Рис. 58
Рис. 58 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.16.02.060-2 Насос НШ100-3-Л 1 1
2 700А.34.00.070 Рукав 3 3
3 700А.34.00.350-1 Труба — 1
3 701.34.00.030 Труба 1 —
4 700А.34.00.029 Втулка 5 5
5 М8×30 Болт 1 1
6 8.65Г Шайба 7 7
7 М8×40 Болт 6 6
8 700А.34.00.080 Труба 1 1
9 700А.34.00.027 Скоба 4 2
9 700А.34.00.028 Скоба — 2
10 700А.34.00.010 Труба — 1
10 701.34.00.010 Труба 1 —
11 700А.34.00.080-01 Труба 1 1
12 М8×20 Болт 8 8
13 700.22.08.044 Планка 4 4
14 М8 Гайка 4 4
15 700А.34.08.027 Тройник 2 2
16 700А.34.04.023 Планка 2 2
17 3,2×32 Шплинт 9 9
18 700А.34.04.000-3 Радиатор 1 1
19 700.34.00.019 Скоба 5 5
20 700А.34.08.300-08 Труба 1 1
21 700А.34.08.310-04 Труба 2 2
22 700А.34.00.070-01 Рукав 1 1
23 20×30,5-16 Рукав 1 1
24 700А.34.22.000-1 Распределитель 1 1
25 М16×1.5 Гайка 4 4
26 16.65Г Шайба 4 4
27 14.65Г Шайба 3 3
28 М14× 1,5×35 Болт 3 3
29 700.34.00.032-1 Фланец 1 1
30 М16×1.5×60 Болт 4 4
31 ХШ Шплинт 8 8
32 ХР Рамка 8 8
33 29-33 Лента 2 2
34 29-33-3 Хомут 2 2
35 М16×1.5 Гайка прорезная 1 1
36 4×25 Шплинт 1 1
37 700А.34.14.000-2 Устройство следящее 1 1
38 700А.46.14.000-3 Гидробак 1 1
39 М12×25 Болт 3 3
40 12.65Г Шайба 3 3
41 700А.34.00.016 Шайба 1 1
42 700А.34.00.033-01 Труба 1 1
43 56-62-3 Хомут 6 6
44 56-62 Лента 6 6
45 42×56,5-15 Рукав 3 3
46 6,3×71 Шплинт 4 4
47 М36×З Гайка прорезная 4 4
48 36.01 Шайба 4 4
49 700А.34.00.013 Втулка 4 4
50 700А.34.00.012 Палец 4 4
51 1.3 Масленка 4 4
52 700А.34.29.000 Цилиндр 2 2
53 700.46.16.670 Рукав 4 4
54 700А.34.08.300-07 Труба 1 1
55 700.34.00.021-1 Втулка 2 2
56 700А.34.00.033 Труба 1 1
57 700А.34.08.300-05 Труба 1 1
58 700А.34.08.300-06 Труба 1 1
59 700А.34.06.000-2 Регулятор расхода 1 1
