Колонка рулевая регулируемая К-701, К-700А

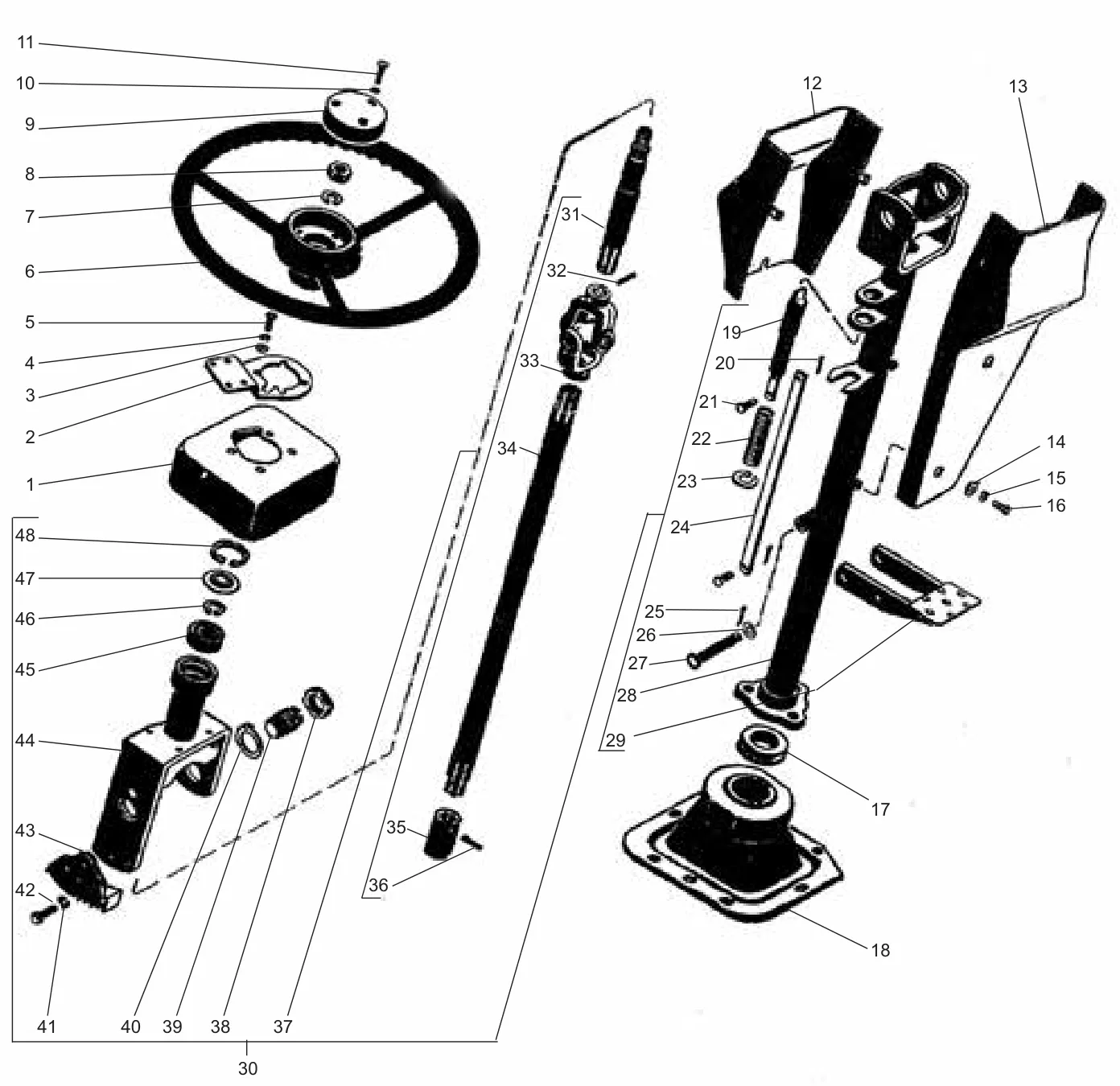

Рис. 59 48 позиций Сборочная единица 700А.34.01.000-1 Колонка рулевая регулируемая

Поз.	Обозначение	Наименование	К-701	К-700А
1	700А.34.01.024	Колпак	1	1
2	700А.34.01.025	Кронштейн	1	1
3	6.01	Шайба	4	4
4	6.65Г	Шайба	4	4
5	В1М6×12	Винт	4	4
6	700.34.01.040	Колесо рулевое	1	1
7	16.65Г	Шайба	1	1
8	М16×1,5	Гайка	1	1
9	700.34.01.015	Заглушка	1	1
10	5.01	Шайба	3	3
11	1-4	Шуруп	3	3
12	700А.34.01.080	Кожух	1	1
13	700А.34.01.023	Кожух нижний	1	1
14	5.01	Шайба	5	5
15	5.65Г	Шайба	5	5
16	В1М5×12	Винт	5	5
17	700.34.01.022	Вкладыш	1	1
18	700.34.01.023-1	Кожух	1	1
19	700А.34.01.015	Стопор	1	1
20	2×14	Шплинт	2	2
21	6-8в12х16	Ось	2	2
22	700А.34.01.017	Пружина	1	1
23	700А.34.01.016	Шайба	2	2
24	700А.34.01.014	Тяга	1	1
25	2,5×16	Шплинт	1	1
26	10.01	Шайба	1	1
27	6-10в12×б5	Ось	1	1
28	700А.34.01.040	Колонка	1	1
29	700А.34.01.070	Педаль	1	1
30	700А.34.01.120-1	Колонка	1	1
31	700А.34.01.031	Вал	1	1
32	8Г×30	Штифт	2	2
33	700А.34.01.110	Шарнир	1	1
34	700А.34.01.032	Вал	1	1
35	700.34.01.012	Муфта	1	1
36	ЗГ×28	Штифт	1	1
37	700А.34.01.050	Вал	1	1
38	700А.34.01.021	Гайка	3	3
39	700А.34.01.019	Ось	2	2
40	700А.34.01.022	Шайба	2	2
41	8.65Г	Шайба	4	4
42	М8×16	Болт	4	4
43	700А.34.01.013	Сектор	1	1
44	700А.34.01.060-1	Вилка	1	1
45	1204	Подшипник	1	1
46	Б20	Кольцо	1	1
47	700А.34.01.018	Шайба	1	1
48	В47	Кольцо	1	1
