Гидробак К-701, К-700А

Рис. 60 38 позиций Сборочная единица 700А.46.14.000-3 Гидробак

Проще заменить узел целиком? Гидроусилитель руля ГУР 700.34.22.000-5 для тракторов к-700, 701. 2026г. — от 28 000 ₽

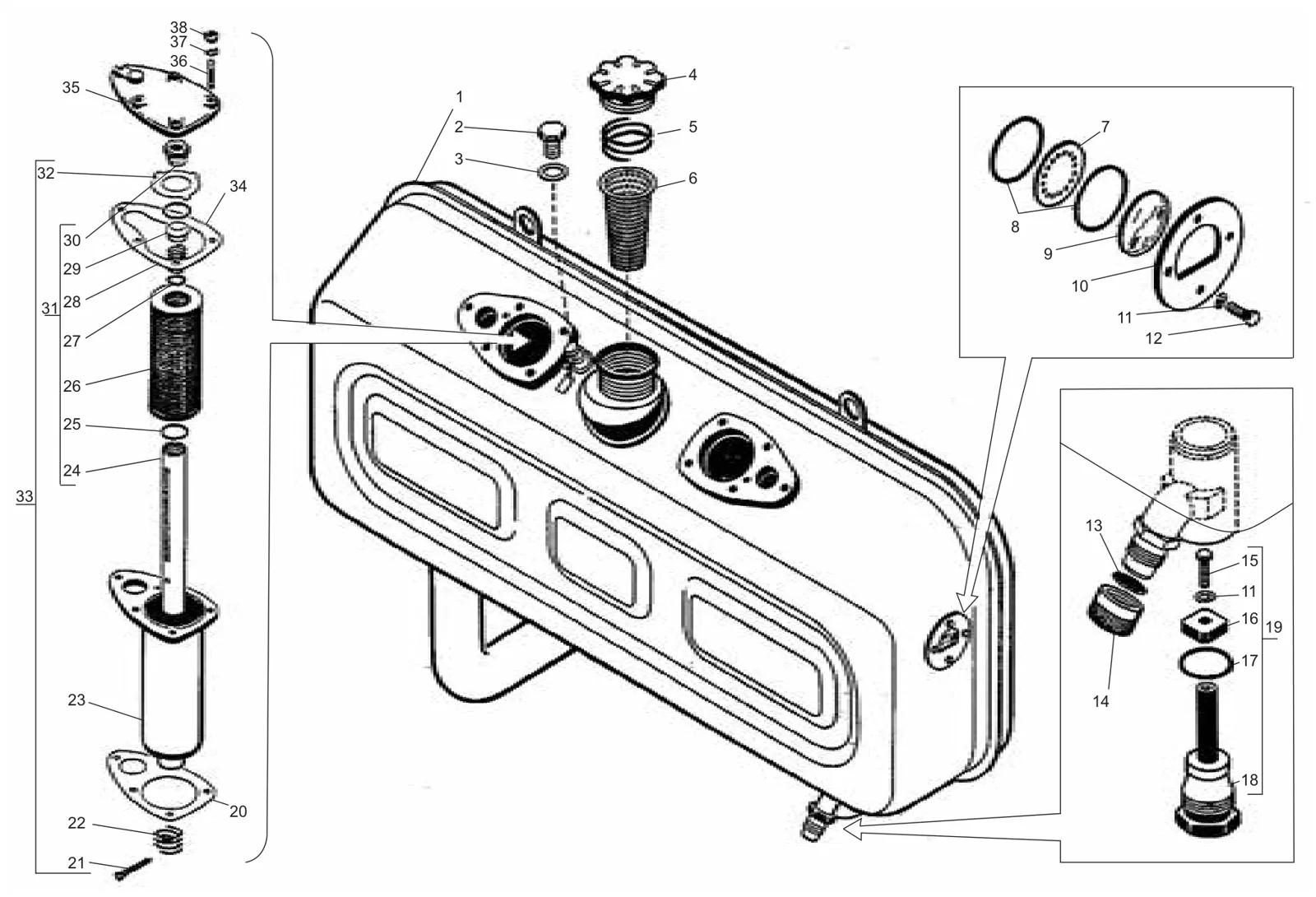

Схема: гидробак К-701, К-700А, Рис. 60
Рис. 60 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.46.14.170 Гидробак 1 1
2 700А.46.14.091 Пробка 1 1
3 700А.46.14.092 Прокладка 1 1
4 700А.46.14.160 Крышка 1 1
5 700.46.14.017 Пружина 1 1
6 700А.46.14.210 Фильтр 1 1
7 700А.46.14.076-1 Отражатель 1 1
8 У-55×50-3 Кольцо 2 2
9 700А.46.14.075 Стекло 1 1
10 700А.46.14.074-1 Фланец 1 1
11 6.65Г Шайба 5 5
12 М6×12 Болт 4 4
13 700А.46.14.078 Прокладка 1 1
14 700А.46.14.077 Колпачок 1 1
15 М6×25 Болт 1 1
16 700.46.079-1 Магнит 1 1
17 У-40×35-3 Кольцо 1 1
18 700А.46.14.330-1 Пробка 1 1
19 700А.46.14.220-2 Пробка 1 1
20 700А.46.14.101-1 Прокладка 4 4
21 6,3×50 Шплинт 1 1
22 700А.46.14.107 Пружина 1 1
23 700А.46.14.260-2 Корпус 2 2
24 700А.46.14.108 Труба 1 1
25 042-050-46-1-2 Кольцо 2 2
26 700А.46.14.300 Элемент фильтрующий 1 1
27 700А.46.14.115 Шайба 1 1
28 700А.46.14.116 Пружина 1 1
29 700А.46.14.114 Клапан 1 1
30 700А.46.14.109 Гнездо клапана 1 1
31 700А.46.14.200 Труба 1 1
32 700А.46.14.106 Шайба 1 1
33 700А.46.14.190-2 Фильтр 2 2
34 700А.46.14.065 Прокладка 4 4
35 700А.46.14.063-2 Крышка 2 2
36 М10×55 Шпилька 10 10
37 10.65Г Шайба 10 10
38 М10 Гайка 10 10
