Устройство следящее К-701, К-700А

Рис. 61 24 позиции Сборочная единица 700A.34.14.000-2 Устройство следящее

Проще заменить узел целиком? Гидроусилитель руля ГУР 700.34.22.000-5 для тракторов к-700, 701. 2026г. — от 28 000 ₽

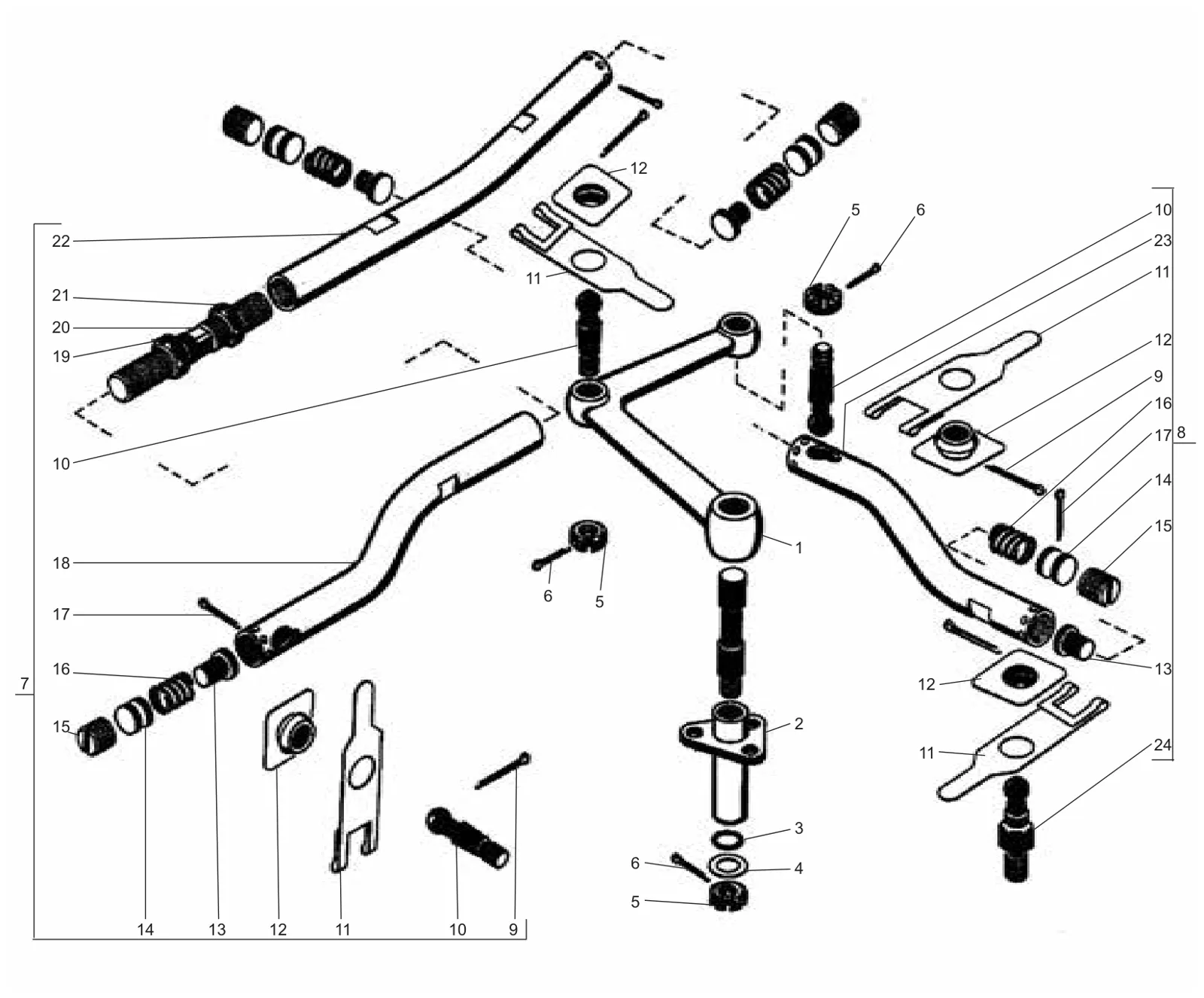

Схема: устройство следящее К-701, К-700А, Рис. 61
Рис. 61 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.34.14.060 Рычаг 1 1
2 700А.34.14.070 Втулка 1 1
3 020-025-30-1-3 Кольцо 1 1
4 16.01 Шайба 1 1
5 М16×1,5 Гайка 3 3
6 4×40 Шплинт 4 4
7 700А.34.14.010-2 Тяга 1 1
8 700A.34.14.040-1 Тяга 1 1
9 6,3×45 Шплинт 4 4
10 700А.34.14.044 Палец 3 3
11 700А.34.14.046 Хомут 4 4
12 700А.34.14.080 Чехол 4 4
13 700.34.14.013 Направляющая 4 4
14 700.34.14.014 Сухарь 8 8
15 700.34.14.015 Пробка 4 4
16 700.34.14.016 Пружина 4 4
17 4×25 Шплинт 3 3
18 700А.34.14.036-1 Труба 1 1
19 М24×2лев Гайка 1 1
20 700А.34.14.039 Стяжка 1 1
21 М24×2 Гайка 1 1
22 700А.34.14.053 Труба 1 1
23 700А.34.14.042-1 Труба 1 1
24 700А.34.14.045 Стойка 1 1
