Распределитель с редуктором К-701, К-700А

Рис. 62 83 позиции Сборочная единица 700А.34.22.000-1 Распределитель с редуктором

Проще заменить узел целиком? Гидроусилитель руля ГУР 700.34.22.000-5 для тракторов к-700, 701. 2026г. — от 28 000 ₽

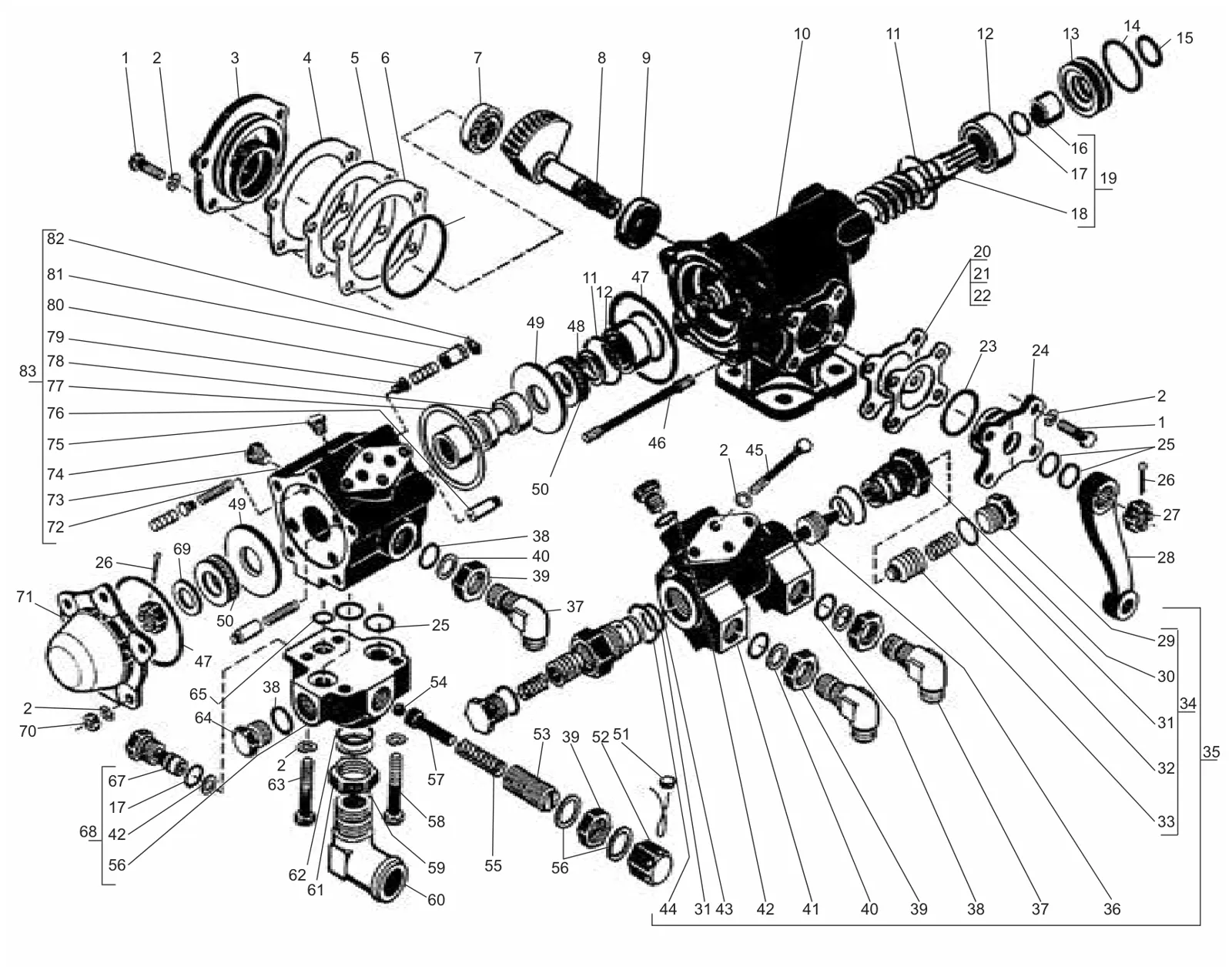

Схема: распределитель с редуктором К-701, К-700А, Рис. 62
Рис. 62 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М12×1,25×30 Болт 8 8
2 12.65Г Шайба 21 21
3 700А.34.22.026 Крышка 1 1
4 700А.34.22.032-01 Прокладка 2 2
5 700А.34.22.032-02 Прокладка 3 3
6 700А.34.22.032-03 Прокладка 6 6
7 У-100×95-3 Кольцо 1 1
8 700А.34.22.029 Сектор 2 2
9 7205К1 Подшипник 1 1
10 700А.34.22.024 Картер 1 1
11 700.34.22.054 Кольцо 3 3
12 4074106 Подшипник 2 2
13 700А.34.22.031 Втулка 1 1
14 У-55×50-3 Кольцо 1 1
15 030-038-46-1-3 Кольцо 1 1
16 700.34.22.043 Втулка 1 1
17 020-025-30-1-3 Кольцо 2 2
18 700А.34.22.018 Червяк 1 1
19 700А.34.22.040 Червяк 1 1
20 700.34.22.034-1 Прокладка 1 1
21 700.34.22.034-2 Прокладка 2 2
22 700.34.22.034-3 Прокладка 1 1
23 Н1-52×45-3 Кольцо 1 1
24 700А.34.22.027 Крышка 1 1
25 У-ЗО×25-3 Кольцо 4 4
26 4×36 Шплинт 2 2
27 М20×1,5 Гайка 2 2
28 700А.34.22.025-1 Сошка 1 1
29 700.34.39.062 Пробка 2 2
30 700А.34.22.019 Корпус 2 2
31 У-32×О-3 Кольцо 4 4
32 700.46.19.027 Пружина 2 2
33 700.34.29.061 Клапан 2 2
34 700А.34.22.060 Клапан 1 1
35 700А.34.22.020 Коробка 1 1
36 700А.34.22.022 Толкатель 1 1
37 700А.34.22.014 Угольник 3 3
38 022-028-36-1-3 Кольцо 6 6
39 700.34.22.063 Гайка 4 4
40 700А.34.22.064 Кольцо 3 3
41 700А.34.22.021 Коробка 1 1
42 014-018-25-1-3 Кольцо 3 3
43 700А.34.22.023 Пробка 2 2
44 У-40×35-3 Кольцо 2 2
45 М12×90 Болт 4 4
46 М12×1,25×140 Шпилька 5 5
47 У-105×100-3 Кольцо 2 2
48 700А.34.22.033 Шайба 1 1
49 700А.34.22.028 Шайба 2 2
50 8305 Подшипник 2 2
51 10/6,5 Пломба 1 1
52 700.34.22.043 Колпачок 1 1
53 700А.34.22.015 Винт 1 1
54 Б12,7-200 Шарик 1 1
55 700А.34.22.016 Пружина 1 1
56 700.34.22.042 Прокладка 2 2
57 700А.34.22.039 Направляющая 1 1
58 ЗМ12×65 Болт 1 1
59 700.46.11.061 Гайка 1 1
60 700А.34.22.037-1 Угольник 1 1
61 700А.34.22.064-01 Кольцо 1 1
62 У-О×32-3 Кольцо 1 1
63 М12×65 Болт 3 3
64 700А.30.22.041 Пробка 1 1
65 018-022-25-1-3 Кольцо 1 1
66 700А.34.22.035 Корпус 1 1
67 700А.34.22.036 Седло 1 1
68 700А.34.22.030 Корпус 1 1
69 20.01 Шайба 1 1
70 М12×1.25 Гайка 5 5
71 700.34.22.021-2 Крышка 1 1
72 700.34.22.055 Пружина 4 4
73 700А.34.22.011-1 Корпус 1 1
74 KГ3/8" Пробка 1 1
75 КГ1/8" Пробка 1 1
76 700.34.22.056 Плунжер 4 4
77 700.34.22.061 Кольцо 2 2
78 700.34.22.012-1 Золотник 1 1
79 700.34.22.059-1 Толкатель 2 2
80 700А.34.22.034 Плунжер 4 4
81 700.34.22.057-1 Гильза 4 4
82 012-016-25-1-3 Кольцо 2 2
83 700А.34.22.010-1 Корпус 1 1
