Вал ведущий (IV фрикцион) К-744Р2

Рис. 19 каталога ПТЗ 43 позиции Сборочная единица 744-1701010

Проще заменить узел целиком? Ведущий вал К-744 744.17.01.000 в сборе — от 299 000 ₽

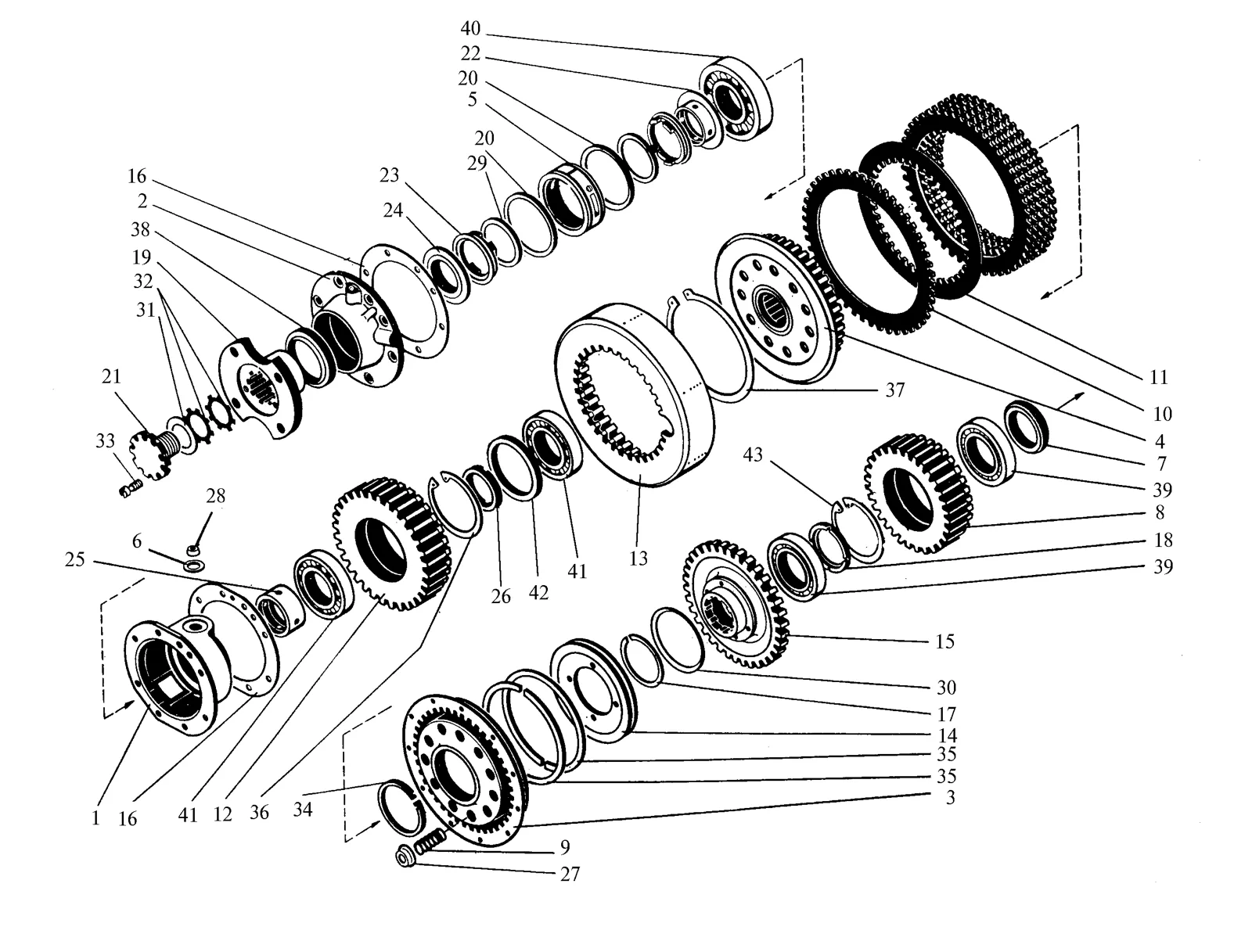

Схема: вал ведущий (IV фрикцион) К-744Р2, Рис. 19
Рис. 19 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700А.1701020-1 Опора левая 1 шт.
2 700А.1701030 Обойма левая 1 шт.
3 700А.1701060-2 Диск нажимной 1 шт.
4 700А.1701047-1 Барабан средний 1 шт.
5 700А.1701016-1 Кольцо 1 шт.
6 700.1701027 Кольцо уплотнительное 1 шт.
7 700А.1701029-3 Втулка 1 шт.
8 700А.1701031-5 Шестерня 1 шт.
9 700А.1701034-2 Пружина 11 шт.
10 700А.1701037 Диск 6 шт.
11 700А.1701038-2 Диск 5 шт.
12 700А.1701039-4 Шестерня 1 шт.
13 700А.1701041-4 Барабан 1 шт.
14 700А.1701042-1 Диск левый 1 шт.
15 700А.1701043-2 Шестерня 1 шт.
16 700А.1701071 Прокладка 2 шт.
17 700А.1701101-1 Кольцо 1 шт.
18 700А.1701106 Кольцо 1 шт.
19 700А.1701319 Фланец 1 шт.
20 700А.1701324 Манжета 2 шт.
21 700.1701021-1 Гайка 1 шт.
22 700А.1701022-1 Кольцо 1 шт.
23 700А.1701023 Кольцо уплотнительное 2 шт.
24 700А.1701024-1 Кольцо 1 шт.
25 700.1701026-5 Втулка распорная 1 шт.
26 700.1701028 Кольцо распорное 1 шт.
27 700.1701033-1 Стакан 11 шт.
28 700.1701062 Втулка 1 шт.
29 700.1701324-1 Манжета 2 шт.
30 700А.1701324-2 Манжета 1 шт.
31 700.1701399 Кольцо уплотнительное 1 шт.
32 700.1701408 Шайба 16 max
33 700.1701428 Винт 1 шт.
34 700.1701458-1 Кольцо уплотнительное 1 шт.
35 700.1701459 Кольцо уплотнительное 2 шт.
36 В110 Кольцо 2 шт.
37 1В180 Кольцо 1 шт.
38 700А.1701430 Манжета 75х100х10 1 шт.
39 214А Подшипник 2 шт.
40 2312КМ Подшипник 1 шт.
41 6-12212КМ Подшипник 2 шт.
42 700.1701029 Кольцо промежуточное 1 шт.
43 В125 Кольцо 1 шт.
