Вал промежуточный К-744Р2

Рис. 20 каталога ПТЗ 24 позиции Сборочная единица 744Р-1701000

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

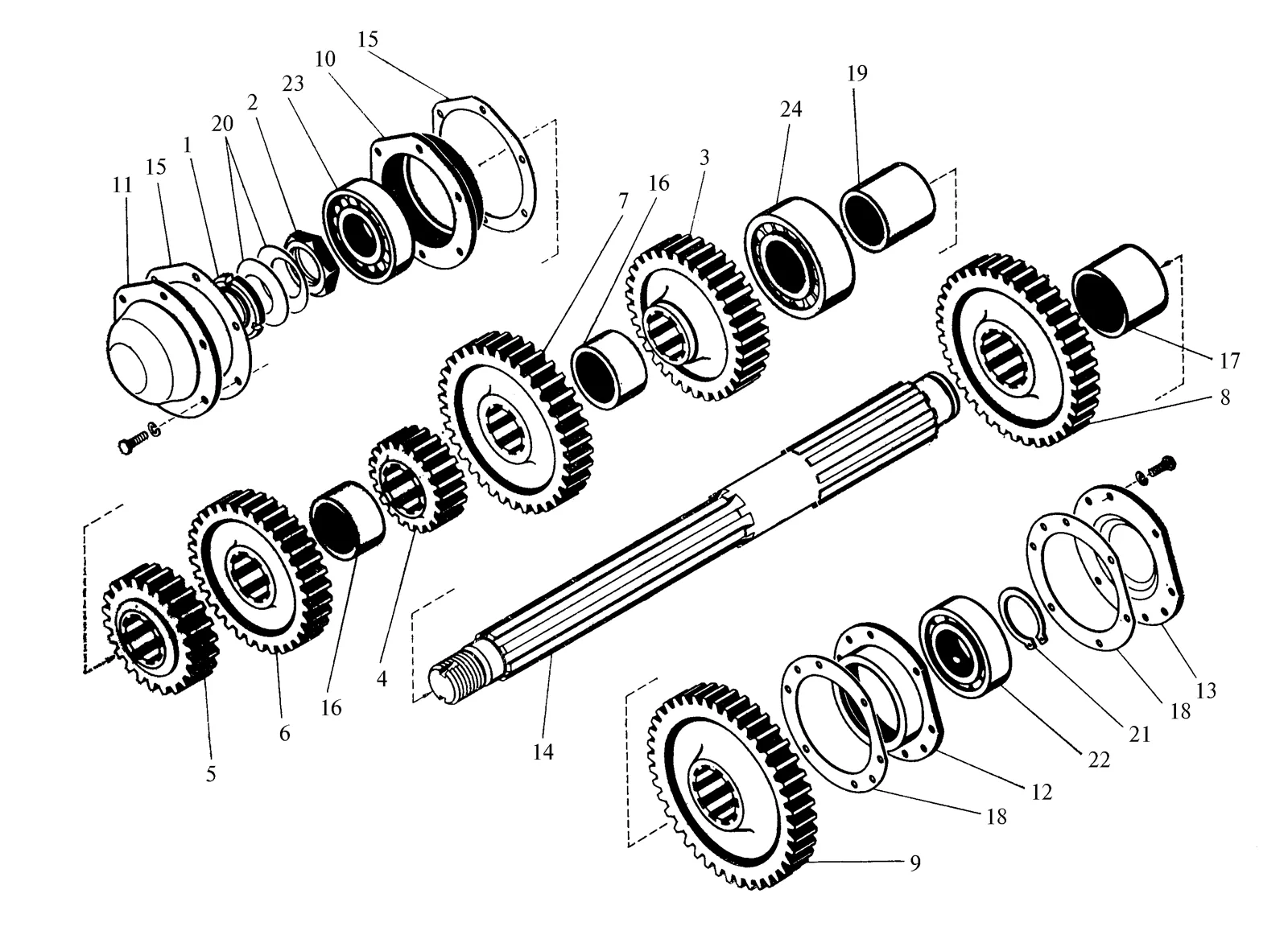

Схема: вал промежуточный К-744Р2, Рис. 20
Рис. 20 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-1701011 Гайка 1 шт.
2 2256010-1701012 Гайка 1 шт.
3 2256010-1701017-1 Шестерня 1 шт.
4 2256010-1701032-1 Шестерня 1 шт.
5 700А.1701073 Шестерня 1 шт.
6 700А.1701076-1 Шестерня 1 шт.
7 700А.1701079-1 Шестерня 1 шт.
8 700А.1701084 Шестерня 1 шт.
9 700А.1701086 Шестерня 1 шт.
10 700А.1701089-1 Обойма 1 шт.
11 700А.1701091-4 Крышка 1 шт.
12 700А.1701092 Обойма 1 шт.
13 700А.1701093 Крышка 1 шт.
14 2256010-1701103 Вал промежуточный 1 шт.
15 700А.1701107-1 Прокладка 2 шт.
16 2256010-1701104 Втулка 2 шт.
17 700.1701302-1 Втулка 1 шт.
18 700.1701108-2 Прокладка 2 шт.
19 700.1701104-7 Втулка 1 шт.
20 700А.4629029 Пружина 2 шт.
21 В65 Кольцо 1 шт.
22 6-313 Подшипник 1 шт.
23 2312КМ Подшипник 1 шт.
24 92614М Подшипник 1 шт.
