Вал грузовой К-744Р2

Рис. 21 каталога ПТЗ 33 позиции Сборочная единица 744Р-1701000

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

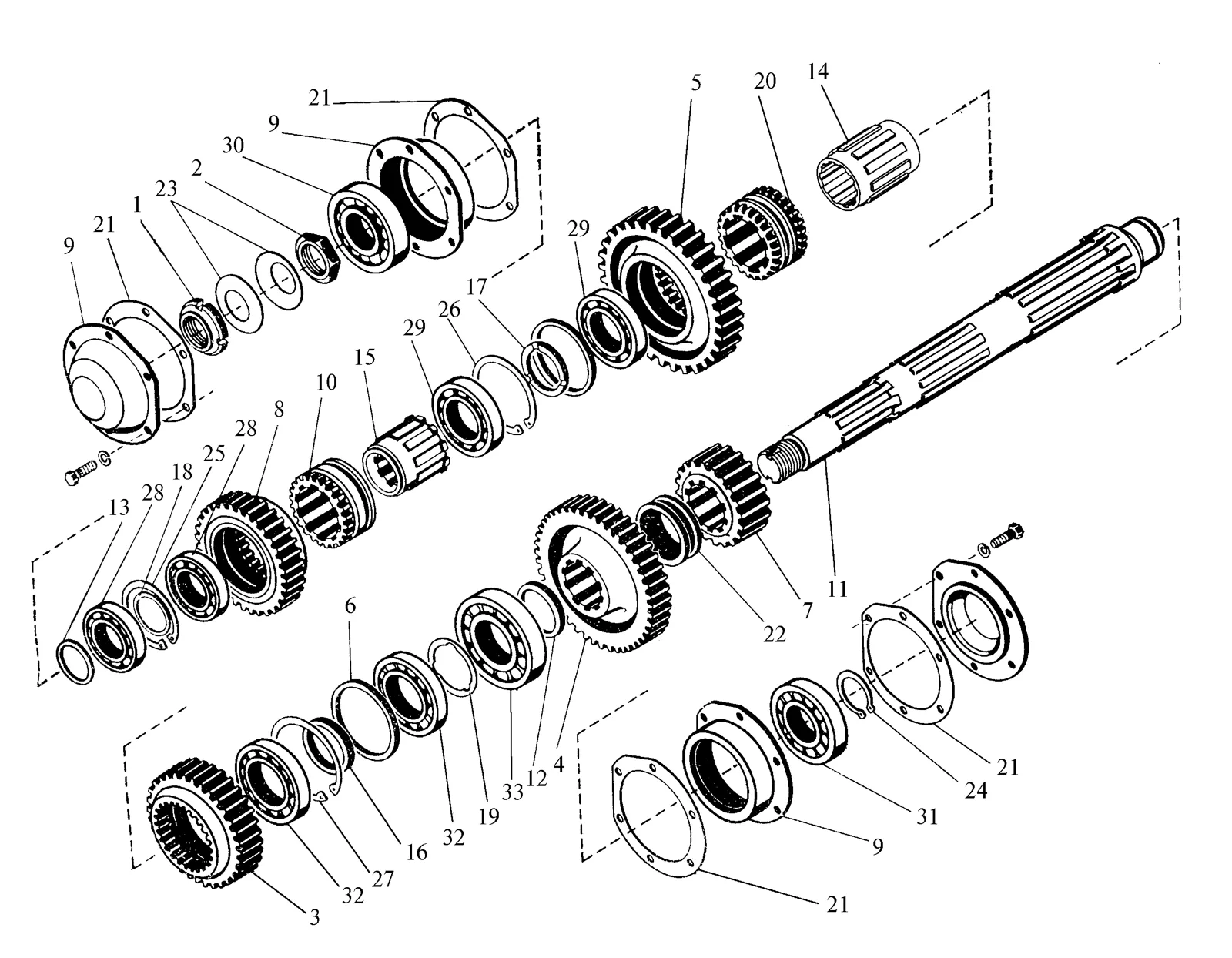

Схема: вал грузовой К-744Р2, Рис. 21
Рис. 21 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-1701011 Гайка 1 шт.
2 2256010-1701012 Гайка 1 шт.
3 2256010-1701018-2 Шестерня 1 шт.
4 2256010-1701019-1 Шестерня 1 шт.
5 2256010-1701033-1 Шестерня 1 шт.
6 744Р-1701041-1 Кольцо 1 шт.
7 2256010-1701042 Шестерня 1 шт.
8 700А.1701074 Шестерня 1 шт.
9 700А.1701094 Обойма 1 шт.
10 700А.1701097-1 Муфта 1 шт.
11 700А.1701102-3 Вал грузовой 1 шт.
12 700А.1701104-04 Втулка 1 шт.
13 700А.1701168-02 Кольцо 1 шт.
14 700А.1701201-1 Втулка 1 шт.
15 700А.1701395 Втулка 1 шт.
16 700А.1701104-05 Втулка 1 шт.
17 700А.1701477-1 Кольцо 1 шт.
18 700А.1701479-01 Кольцо 1 шт.
19 700А.1701479-02 Кольцо 1 шт.
20 700А.1701096 Муфта 1 шт.
21 700.1701109-2 Прокладка 4 шт.
22 700.1701486 Втулка 1 шт.
23 700А.4629029 Пружина тарельчатая 2 шт.
24 В70 Кольцо 1 шт.
25 В110 Кольцо 1 шт.
26 В125 Кольцо 2 шт.
27 В140 Кольцо 1 шт.
28 212 Подшипник 2 шт.
29 214А Подшипник 2 шт.
30 412АК Подшипник 1 шт.
31 2314КМ Подшипник 1 шт.
32 36216 Подшипник 2 шт.
33 102316 Подшипник 1 шт.
