Вал раздаточный К-744Р2

Рис. 22 каталога ПТЗ 40 позиций Сборочная единица 744Р-1701000

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

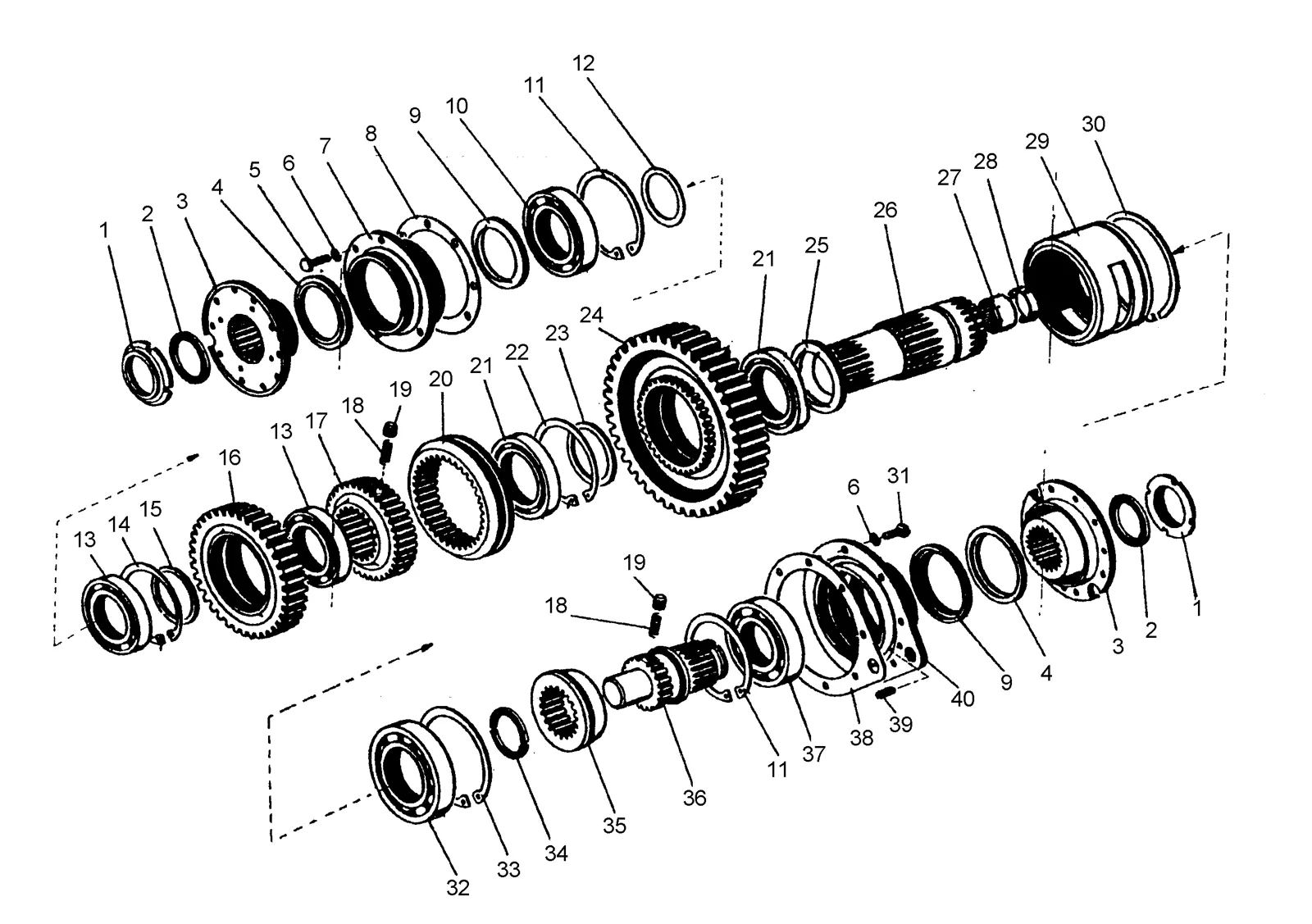

Схема: вал раздаточный К-744Р2, Рис. 22
Рис. 22 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700А.1701492 Гайка 2 шт.
2 700.2302037-1 Кольцо уплотнительное 2 шт.
3 700А.1701160 Фланец 2 шт.
4 700А.1701156 Кольцо 2 шт.
5 М12х25 Болт 15 шт.
6 12.65Г Шайба 15 шт.
7 700.1701178 Обойма 1 шт.
8 700.1701179 Прокладка 1 шт.
9 2.1.110х135-4 Манжета 2 шт.
10 2218К2 Подшипник 1 шт.
11 В160 Кольцо 2 шт.
12 700А.1701359 Кольцо 1 шт.
13 118 Подшипник 2 шт.
14 В140 Кольцо 1 шт.
15 700А.1701479-03 Кольцо 1 шт.
16 2256010-1701021-1 Шестерня 1 шт.
17 700А.1701169 Муфта 1 шт.
18 700.1701401 Пружина 6 шт.
19 700.1701293 Фиксатор 6 шт.
20 700.1701171-1 Муфта 1 шт.
21 120 Подшипник 2 шт.
22 В150 Кольцо 1 шт.
23 700А.1701479-04 Кольцо 1 шт.
24 2256010-1701043-1 Шестерня 1 шт.
25 2256010-1701027 Кольцо 1 шт.
26 2256010-1701031 Вал раздаточный 1 шт.
27 943/50 Подшипник 1 шт.
28 700.1701159-1 Втулка 1 шт.
29 700.1701328-1 Обойма 1 шт.
30 700.1701488 Кольцо стопорное 1 шт.
31 М12х30 Болт 8 шт.
32 6-220А Подшипник 1 шт.
33 В180 Кольцо 1 шт.
34 2256010-1701025 Полукольцо 2 шт.
35 700.1701174-2 Муфта зубчатая передвижная 1 шт.
36 700А.1701145 Вал 1 шт.
37 218А Подшипник 1 шт.
38 700.1701313 Прокладка 1 шт.
39 8u8х18 Штифт 2 шт.
40 700А.1701147-2 Крышка 1 шт.
