Привод управления муфтами грузового вала К-744Р2

Рис. 23 каталога ПТЗ 20 позиций Сборочная единица 744Р-0017000-2

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

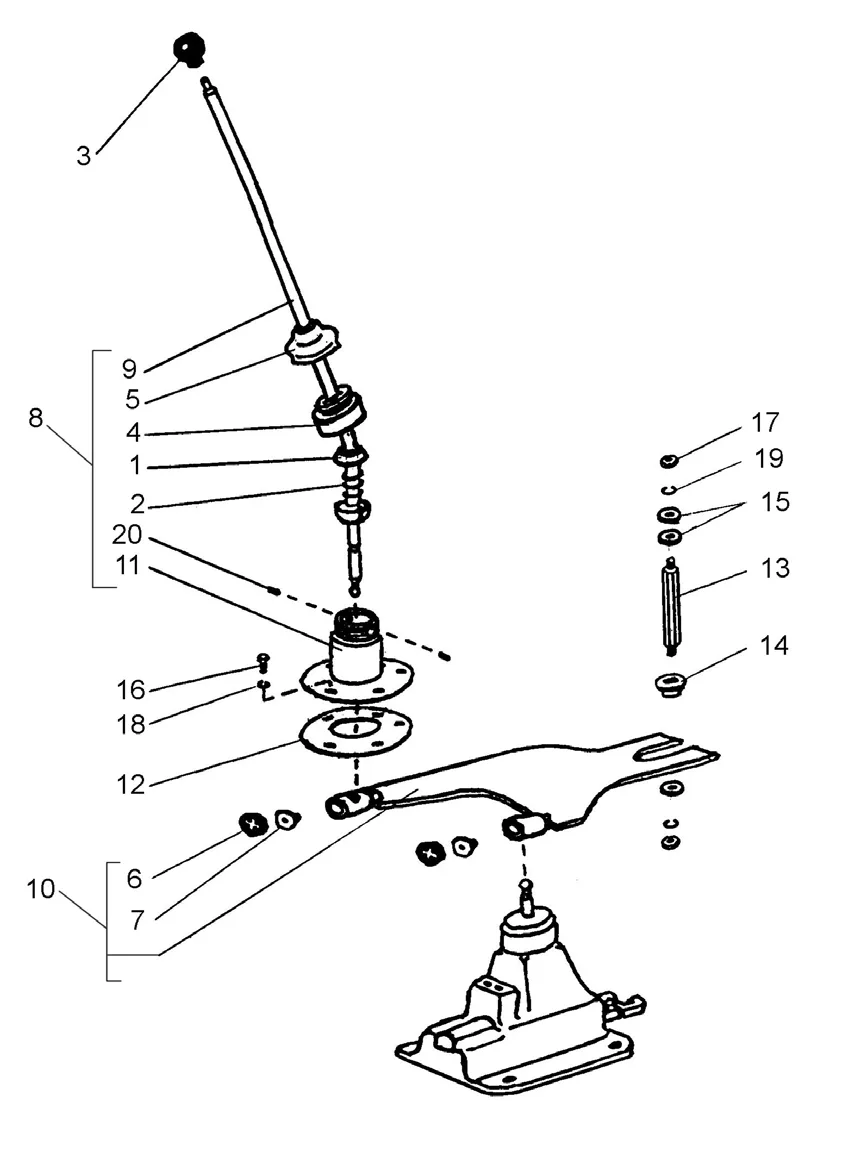

Схема: привод управления муфтами грузового вала К-744Р2, Рис. 23
Рис. 23 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.1717012-1 Крышка 1 шт.
2 700.1717018-1 Пружина 1 шт.
3 700.1717035 Ручка шаровая 1 шт.
4 700.1717048-2 Гайка 1 шт.
5 700.1717049 Манжета 1 шт.
6 700.1719049 Сухарь 2 шт.
7 700.1719051 Гайка 2 шт.
8 744Р-1719200-1 Рычаг 1 шт.
9 744Р-1719280 Рычаг 1 шт.
10 744Р-1719290 Рычаг 1 шт.
11 744Р-1719320 Чаша 1 шт.
12 744Р-1719044 Кольцо 1 шт.
13 744Р-1719045 Стойка 1 шт.
14 744Р-1719046 Втулка 1 шт.
15 744Р-1719047 Шайба 3 шт.
16 М10х25 Болт 5 шт.
17 М12 Гайка 2 шт.
18 10.65Г.05 Шайба 5 шт.
19 12.65Г.05 Шайба 2 шт.
20 5u8х12 Штифт 2 шт.
