Привод управления муфтами грузового вала К-744Р2

Рис. 23-1 каталога ПТЗ 25 позиций Сборочная единица 744Р-1701000

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

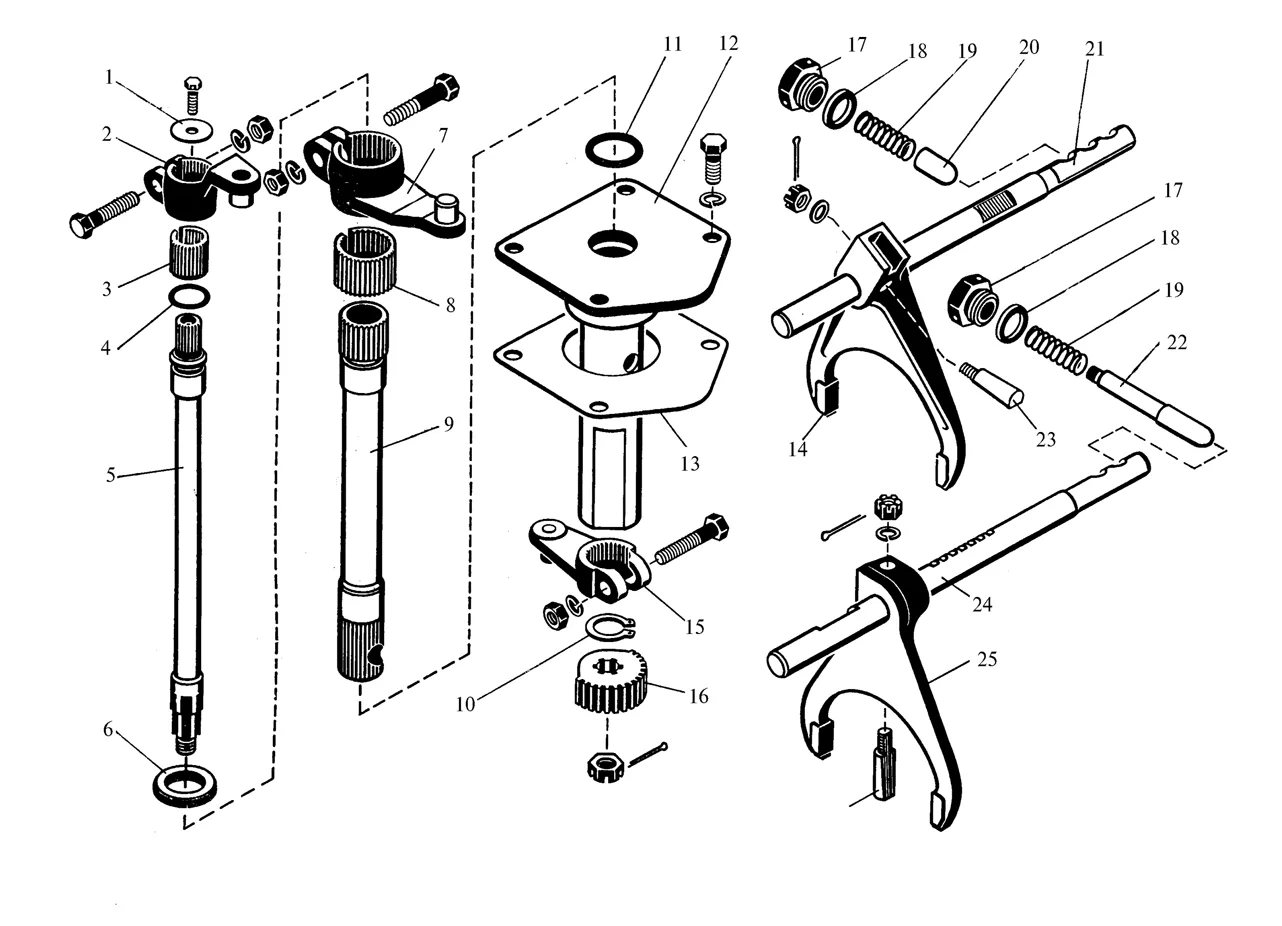

Схема: привод управления муфтами грузового вала К-744Р2, Рис. 23-1
Рис. 23-1 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.1701298-2 Кольцо 1 шт.
2 2256010-1700050 Рычаг 1 шт.
3 700.1701297 Втулка 1 шт.
4 018-022-25-1-3 Кольцо 1 шт.
5 700А.1701129 Валик 1 шт.
6 700.1701298-1 Кольцо 1 шт.
7 2256010-1700040 Рычаг 1 шт.
8 700.1701296 Втулка 1 шт.
9 700.1701244-1 Вал 1 шт.
10 Б20 Кольцо 1 шт.
11 030-038-46-1-3 Кольцо 1 шт.
12 700.1701220 Корпус 1 шт.
13 700.1701133-1 Прокладка 1 шт.
14 700.1701144-2 Вилка 1 шт.
15 700.1701230 Рычаг 1 шт.
16 700А.1701243 Сектор 1 шт.
17 700.1701332 Пробка 2 шт.
18 ФТ 28х34х2 Прокладка 2 шт.
19 700.1701343 Пружина 2 шт.
20 700.1701353 Фиксатор 1 шт.
21 700.1701483 Валик 1 шт.
22 700.1701345-1 Фиксатор 1 шт.
23 700.1701482 Клин 1 шт.
24 700.1701495 Валик-рейка 1 шт.
25 700.1701143-2 Вилка 1 шт.
