Вал ведущий (II и III фрикционы) К-744Р2

Рис. 18 каталога ПТЗ 31 позиция Сборочная единица 744-1701010

Проще заменить узел целиком? Ведущий вал К-744 744.17.01.000 в сборе — от 299 000 ₽

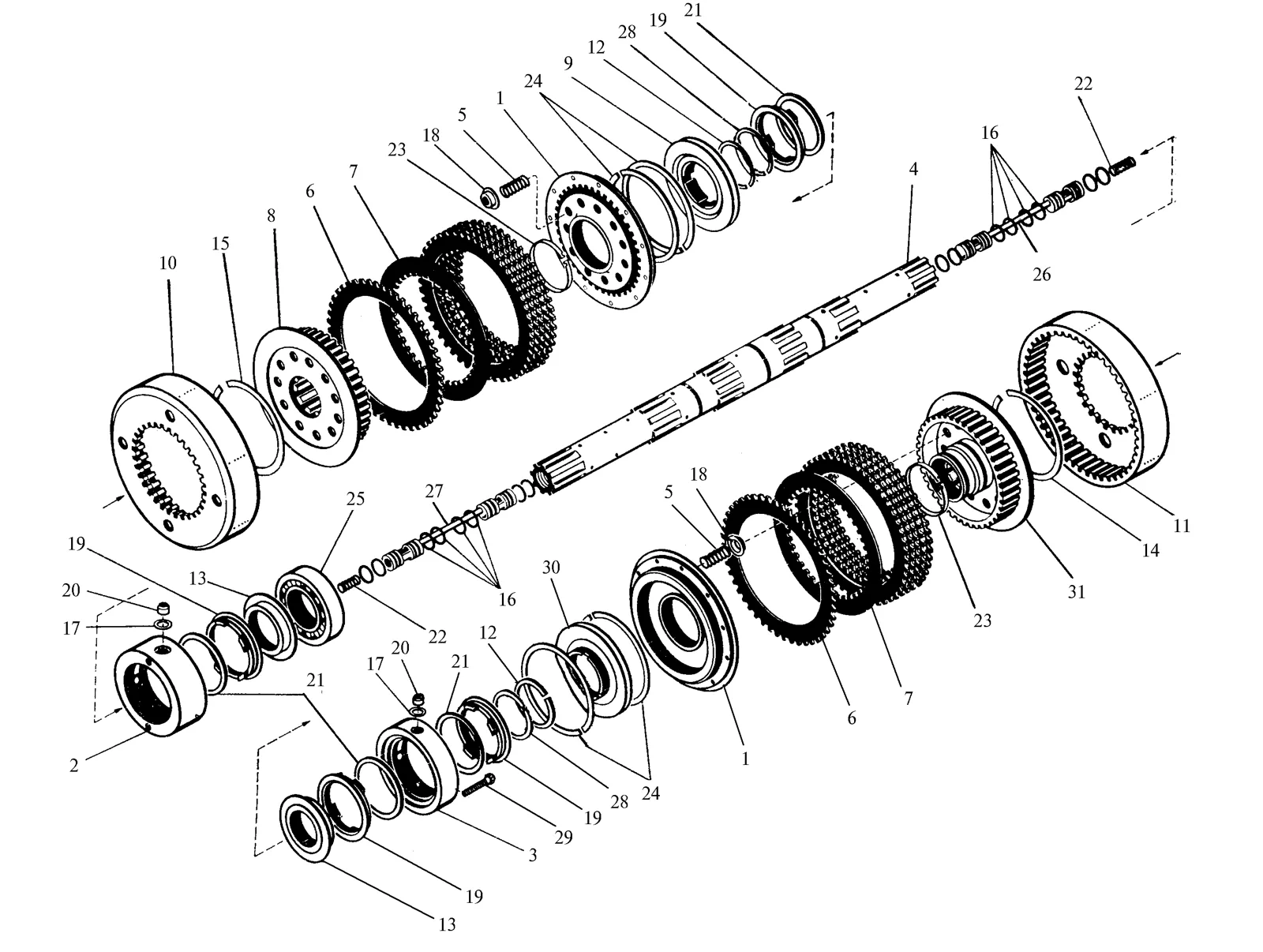

Схема: вал ведущий (II и III фрикционы) К-744Р2, Рис. 18
Рис. 18 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700А.1701060-2 Диск нажимной 2 шт.
2 700А.1701130 Опора средняя 1 шт.
3 700А.1701590 Крышка 1 шт.
4 700А.1701011-2 Вал ведущий 1 шт.
5 700А.1701034-2 Пружина 11 шт.
6 700А.1701037 Диск 6 шт.
7 700А.1701038-2 Диск 5 шт.
8 700А.1701520 Барабан левый 1 шт.
9 700А.1701042-1 Диск левый 1 шт.
10 700А.1701059-2 Барабан 1 шт.
11 700А.1701069-2 Барабан 1 шт.
12 700А.1701101-1 Кольцо 2 шт.
13 700А.1701366-1 Кольцо 2 шт.
14 700А.1701498 Кольцо 1 шт.
15 700А.1701498-1 Кольцо 1 шт.
16 700А.3422067 Кольцо уплотнительное 16 шт.
17 700А.1701027 Кольцо уплотнительное 2 шт.
18 700.1701033-1 Стакан 11 шт.
19 700А.1701051 Кольцо уплотнительное 4 шт.
20 700.1701062 Втулка 2 шт.
21 700.1701324-2 Манжета 4 шт.
22 700.1701343 Пружина 2 шт.
23 700А.1701458-1 Кольцо уплотнительное 2 шт.
24 700.1701459 Кольцо уплотнительное 2 шт.
25 53516К Подшипник 1 шт.
26 700.1701710-02 Маслопровод 1 шт.
27 700.1701710-01 Маслопровод 1 шт.
28 1В80 Кольцо 2 шт.
29 3М6х55 Болт 8 шт.
30 700А.1701049-1 Диск средний 1 шт.
31 700А.1701047-1 Барабан средний 2 шт.
