Фильтр коробки передач К-744Р2

Рис. 27 каталога ПТЗ 22 позиции Сборочная единица 744Р-1700000-3

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

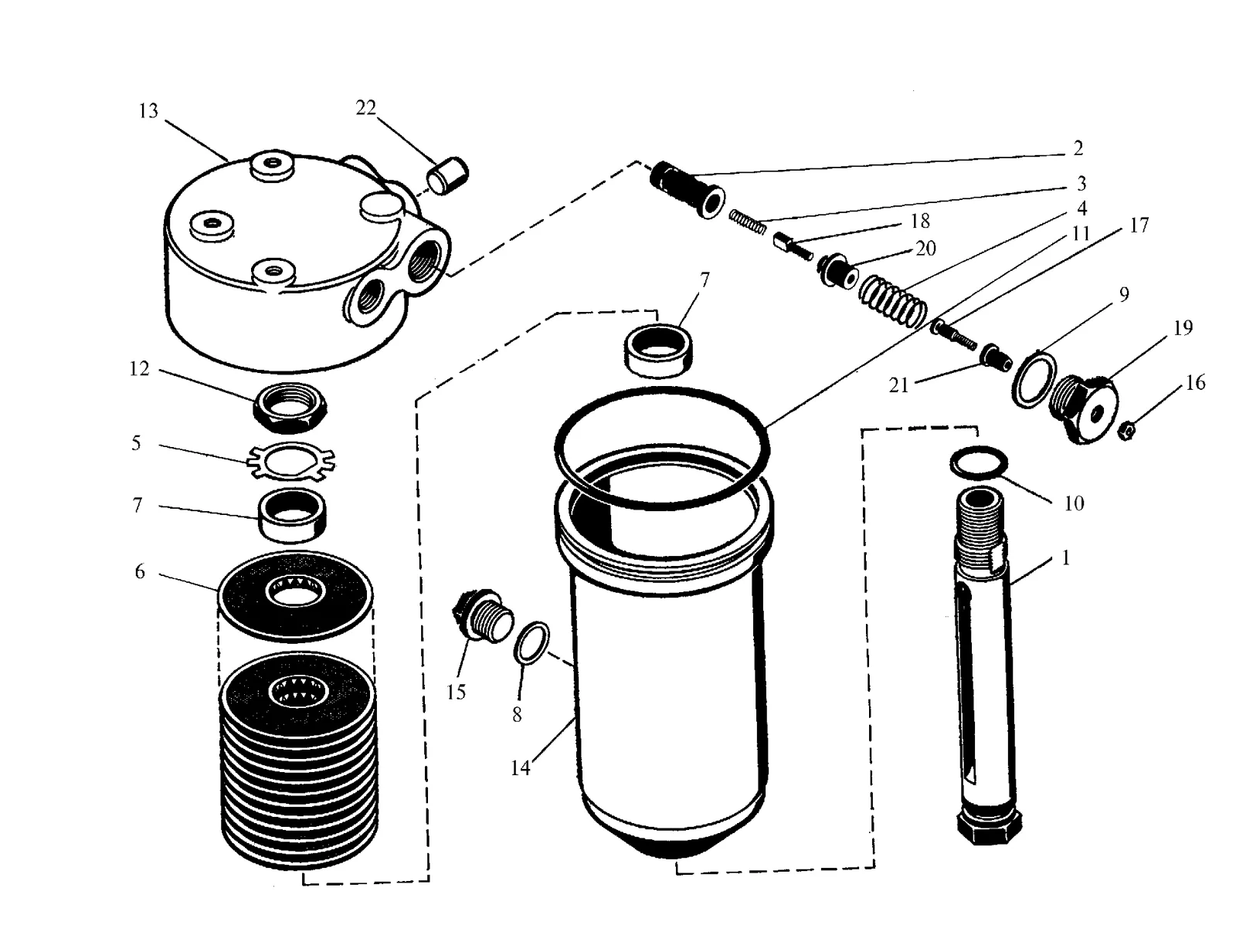

Схема: фильтр коробки передач К-744Р2, Рис. 27
Рис. 27 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-1716030-1 Основание 1 шт.
2 2256010-1716017 Клапан 1 шт.
3 2256010-1716033 Пружина 1 шт.
4 2256010-1716034 Пружина 1 шт.
5 2256010-1716036 Шайба 1 шт.
6 700.1716170 Секция фильтра в сборе 23 max
7 700.1716077-1 Втулка 2 шт.
8 700.1701413 Прокладка 1 шт.
9 700.3422042 Прокладка 1 шт.
10 026-032-36-1-2 Кольцо 1 шт.
11 115-125-58-1-3 Кольцо 1 шт.
12 2256010-1716011 Гайка 1 шт.
13 2256010-1716010 Корпус 1 шт.
14 2256010-1716020-2 Стакан 1 шт.
15 700А.1700072-03 Пробка 1 шт.
16 М5 Гайка 1 шт.
17 2256010-1716035 Контакт 1 шт.
18 2256010-1716015 Шток 1 шт.
19 2256010-1716031 Пробка 1 шт.
20 2256010-1716016 Втулка 1 шт.
21 2256010-1748034 Втулка 1 шт.
22 700А.1716083-01 Заглушка 1 шт.
Нужна деталь с этой схемы?

Нажмите «Цена» в строке таблицы или назовите номер и позицию — ответим, есть ли деталь, и назовём цену и срок.
