Поддон коробки передач с насосом К-744Р2

Рис. 26 каталога ПТЗ 26 позиций Сборочная единица 744Р-1700000-3

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

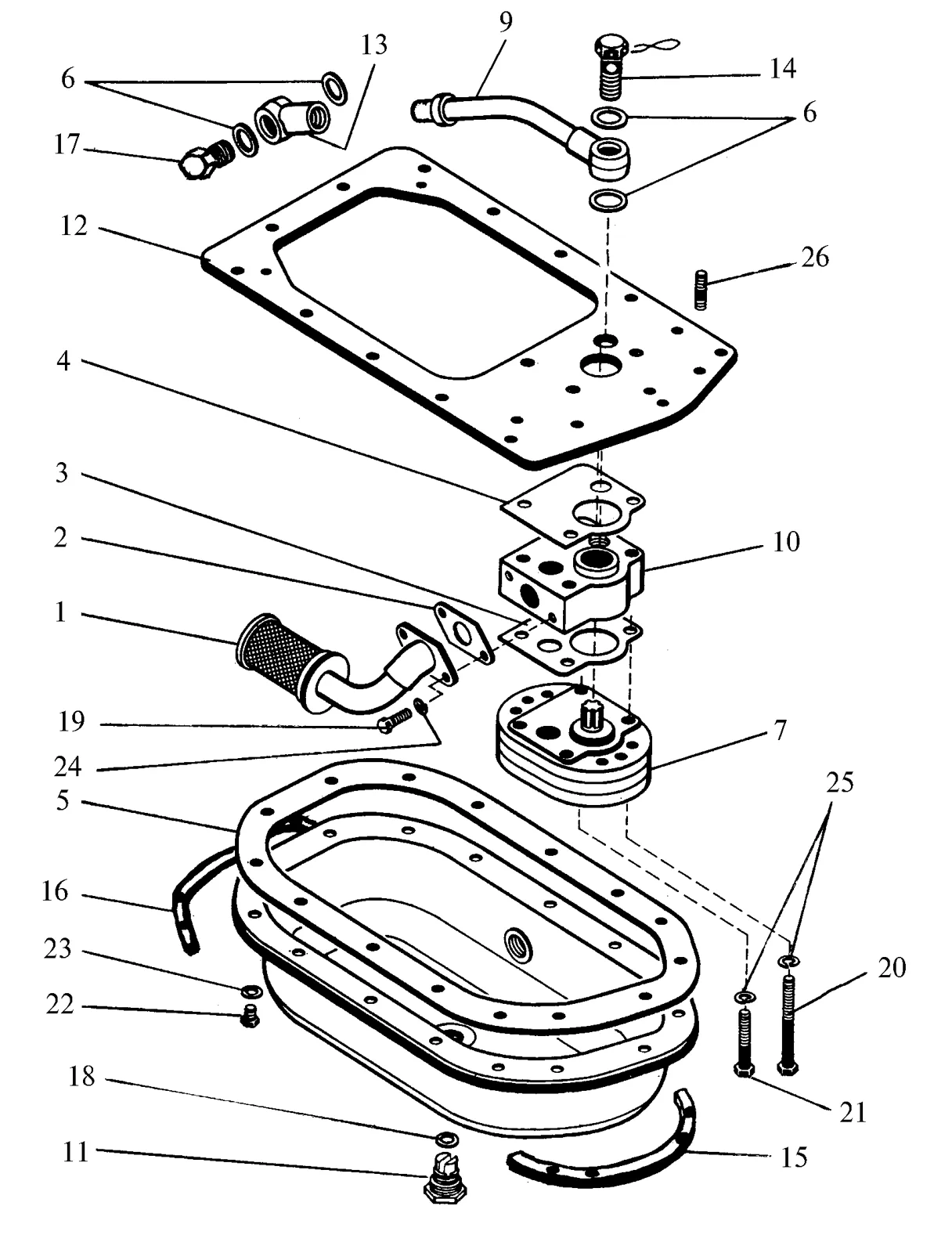

Схема: поддон коробки передач с насосом К-744Р2, Рис. 26
Рис. 26 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700А.1704030 Маслозаборник 1 шт.
2 700А.1704013 Прокладка 1 шт.
3 700А.1704014 Прокладка 1 шт.
4 700А.1704015 Прокладка 1 шт.
5 700А.1704016 Прокладка 1 шт.
6 700.1701413-1 Прокладка 4 шт.
7 НМШ-25НМШ-25УНМШ-25Т Насос 1 шт.
8 700А.1704010 Поддон 1 шт.
9 700А.1704040 Трубопровод 1 шт.
10 700А.1704050 Проставка 1 шт.
11 700А.1704070-1 Пробка 1 шт.
12 700А.1704012 Плита 1 шт.
13 700А.1704027 Угольник поворотный 1 шт.
14 700.1704033 Болт зажимной 1 шт.
15 700А.1700093 Пластина 1 шт.
16 700А.1700092 Пластина 1 шт.
17 700.1724023-2 Болт зажимной 1 шт.
18 700.3422042-1 Прокладка 1 шт.
19 М10х20 Болт 2 шт.
20 М12х110 Болт 3 шт.
21 М12х65 Болт 1 шт.
22 М8х20 Болт 6 шт.
23 8.01.019 Шайба 6 шт.
24 10.65Г.05 Шайба 2 шт.
25 12.65Г.05 Шайба 4 шт.
26 М10х40 Шпилька 1 шт.
