Передача карданная К-744Р2

Рис. 28 каталога ПТЗ 11 позиций Сборочная единица 744Р1-2200000

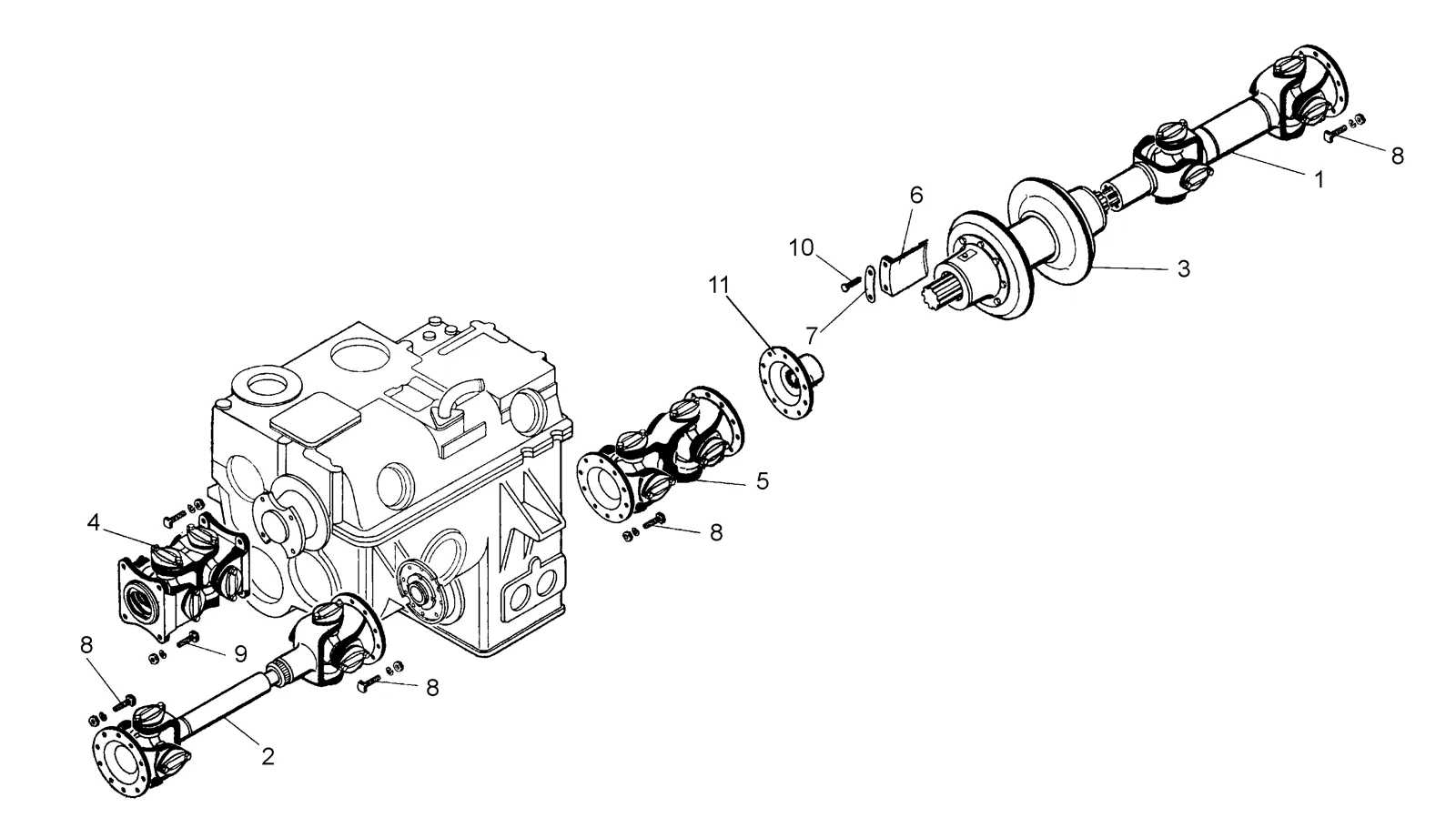

Схема: передача карданная К-744Р2, Рис. 28
Рис. 28 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-2201000-1 Вал карданный заднего моста 1 шт.
2 462390 Вал карданный переднего моста (Германия) 1 шт.
3 2256010-2220000 Опора промежуточная 1 шт.
4 701.2208000-2 Вал карданный передний 1 шт.
5 2256010-2204000 Вал карданный задний 1 шт.
6 2256010-2200011 Прижим 3 шт.
7 2256010-2200012 Планка стопорная 3 шт.
8 700.2200014 Болт 50 шт.
9 700.2200013 Болт 8 шт.
10 М12х40 Болт 6 шт.
11 2256010-2200013 Фланец 1 шт.
