Вал карданный передний К-744Р2

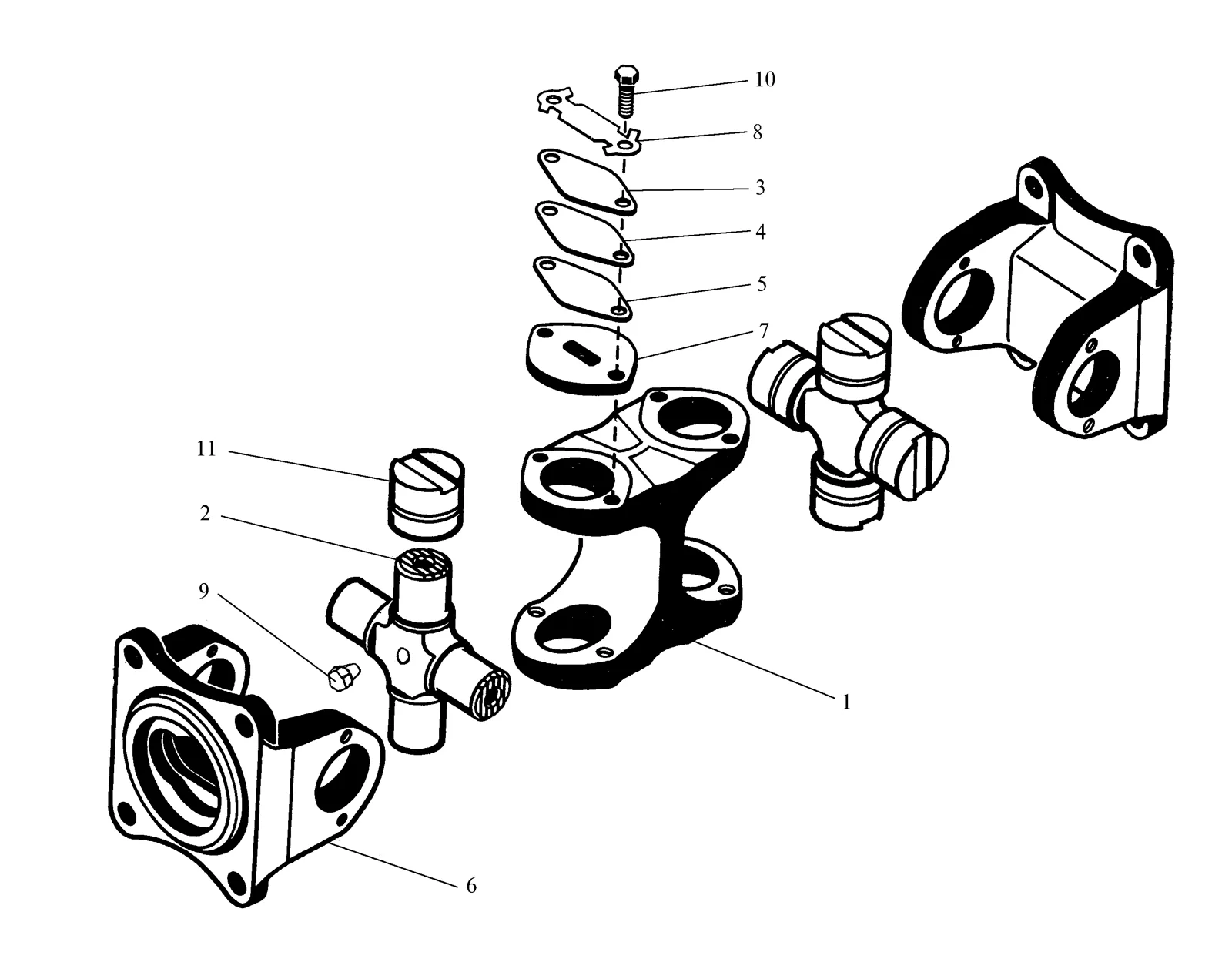

Рис. 29 каталога ПТЗ 11 позиций Сборочная единица 744Р1-2200000

Схема: вал карданный передний К-744Р2, Рис. 29
Рис. 29 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 701.2208012-1 Вилка двойного шарнира 1 шт.
2 701.2208013 Крестовина 2 шт.
3 700.2208036-1 Пластина балансировочная 8 шт.
4 700.2208036-2 Пластина балансировочная 8 шт.
5 700.2208036-3 Пластина балансировочная 8 шт.
6 700А.2208013-1 Фланец 2 шт.
7 200-2201040 Крышка 8 шт.
8 200-2201041 Пластина 8 шт.
9 864341 Пробка Кг 1/8" 2 шт.
10 М8х16 Болт 16 шт.
10 804707К4С10 Подшипник 8 шт.
