Вал карданный задний К-744Р2

Рис. 30 каталога ПТЗ 17 позиций Сборочная единица 744Р1-2200000

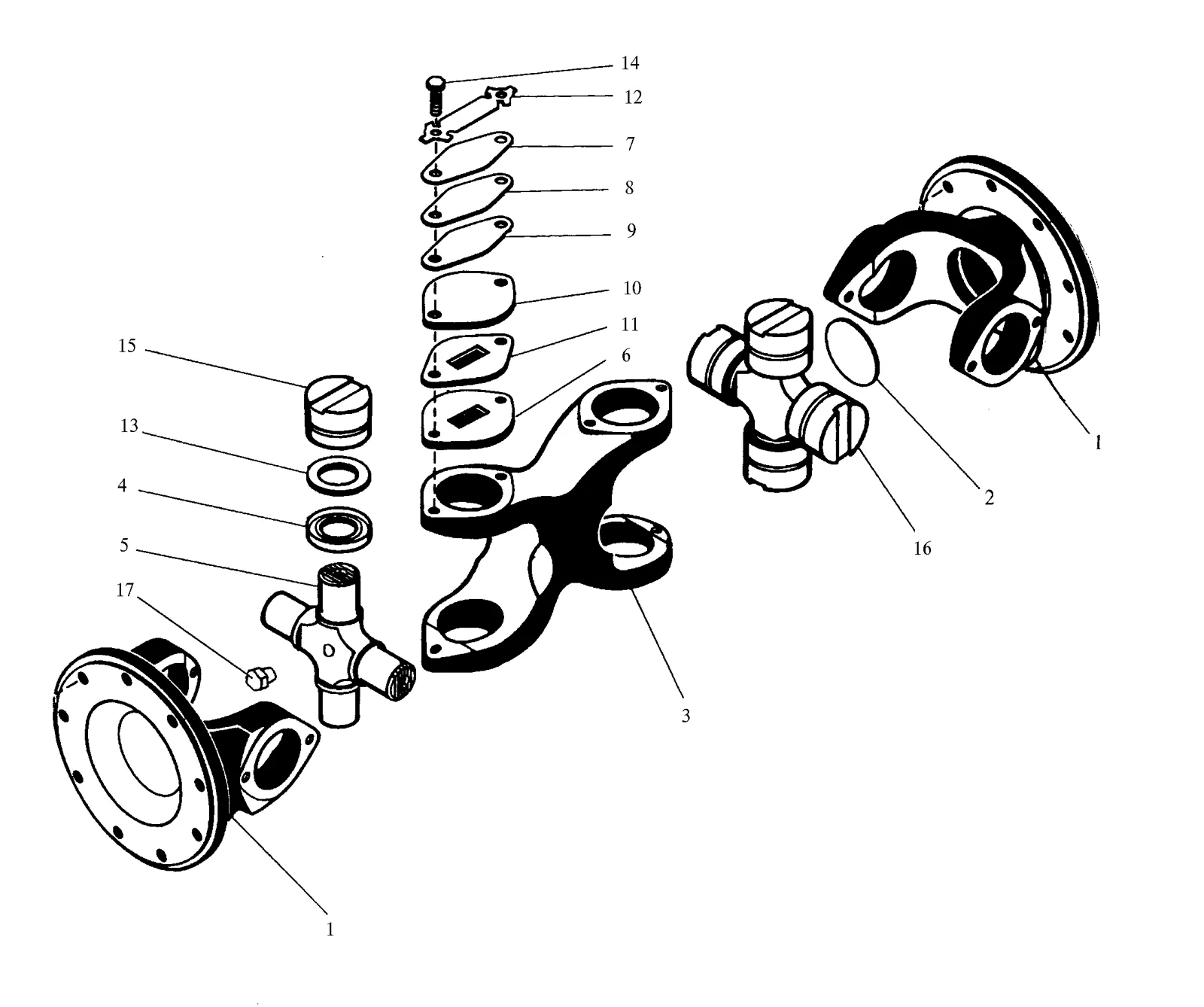

Схема: вал карданный задний К-744Р2, Рис. 30
Рис. 30 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.2201011-1 Фланец-вилка 2 шт.
2 700А.2204013 Заглушка 1 шт.
3 700.2204012 Вилка 1 шт.
4 700.2201070 Обойма в сборе 8 шт.
5 700.2201012-2 Крестовина 2 шт.
6 700.2201013 Крышка 8 шт.
7 700.2201026-1 Пластина балансировочная 8 шт.
8 700.2201026-2 Пластина балансировочная 8 шт.
9 700.2201026-3 Пластина балансировочная 8 шт.
10 700.2201034 Пластина балансировочная 8 шт.
11 700.2201051 Крышка 4 шт.
12 700.2201053 Планка 8 шт.
13 700.2201057 Кольцо 8 шт.
14 700.2201061 Болт 16 шт.
15 804709К5 Подшипник 8 шт.
16 701.22.08.010-Р Крестовина с подшипниками 1 компл.
17 Кг 1/8" Пробка 2 шт.
