Вал карданный заднего моста К-744Р2

Рис. 31 каталога ПТЗ 18 позиций Сборочная единица 744Р1-2200000

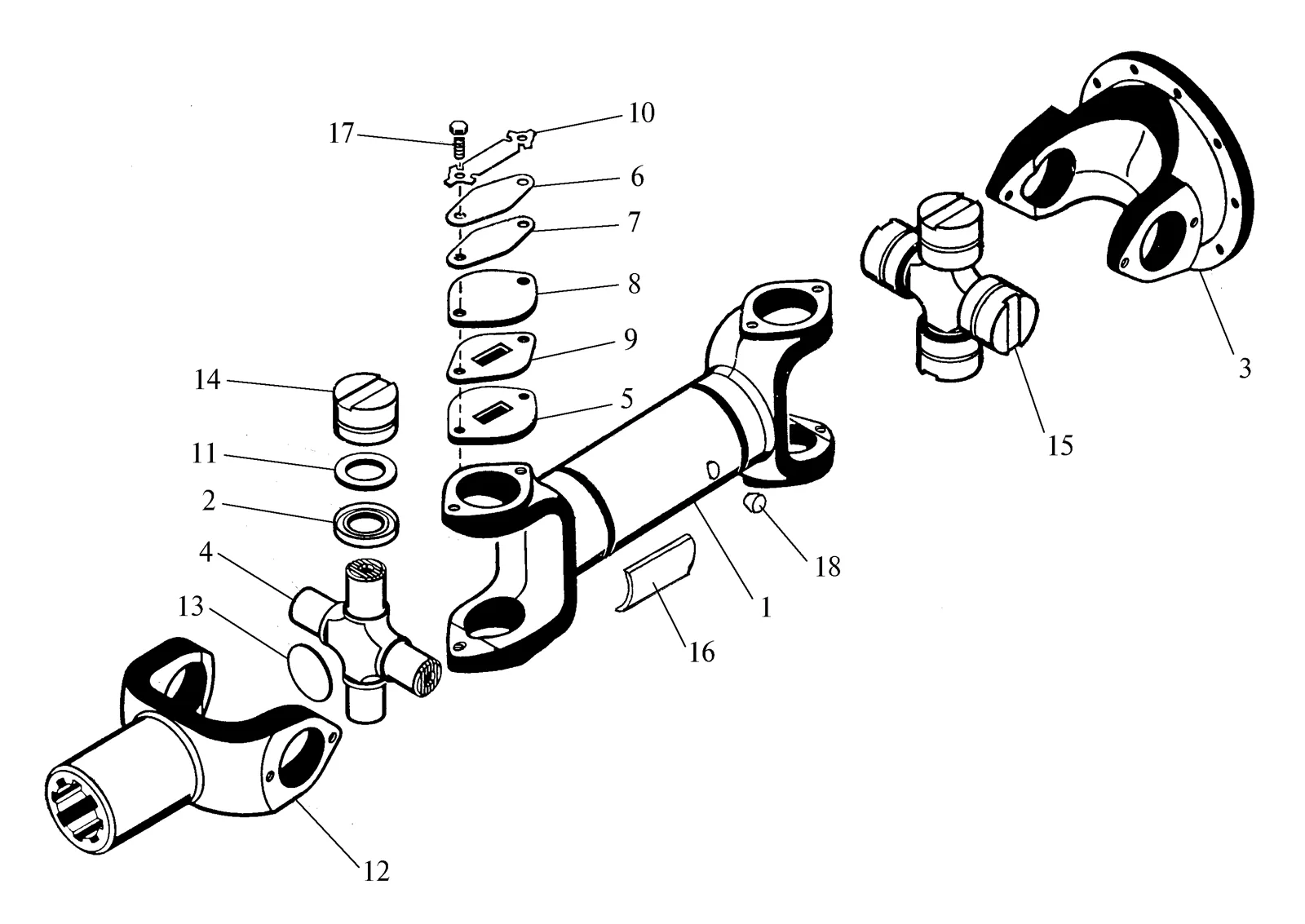

Схема: вал карданный заднего моста К-744Р2, Рис. 31
Рис. 31 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2256010-2201020 Вал 1 шт.
2 700.2201070 Обойма 8 шт.
3 700.2201011-1 Фланец-вилка 1 шт.
4 700.2201012-2 Крестовина карданного вала 2 шт.
5 700.2201013 Крышка 8 шт.
6 700.2201026-1 Пластина балансировочная 8 шт.
7 700.2201026-2 Пластина балансировочная 8 шт.
8 700.2201026-3 Пластина балансировочная 8 шт.
9 700.2201051 Крышка 4 шт.
10 700.2201053 Планка 8 шт.
11 700.2201057 Кольцо уплотнительное 8 шт.
12 700А.2204020 Вилка 1 шт.
13 700А.2204013 Заглушка 1 шт.
14 804709К5 Подшипник 8 шт.
15 701.22.08.010-Р Крестовина с подшипниками 1 компл.
16 700.2201034 Пластина 8 шт.
17 700.2201061 Болт 16 шт.
18 Кг 1/8" Пробка 2 шт.
