Опора промежуточная К-744Р2

Рис. 32 каталога ПТЗ 19 позиций Сборочная единица 2256010-2200000

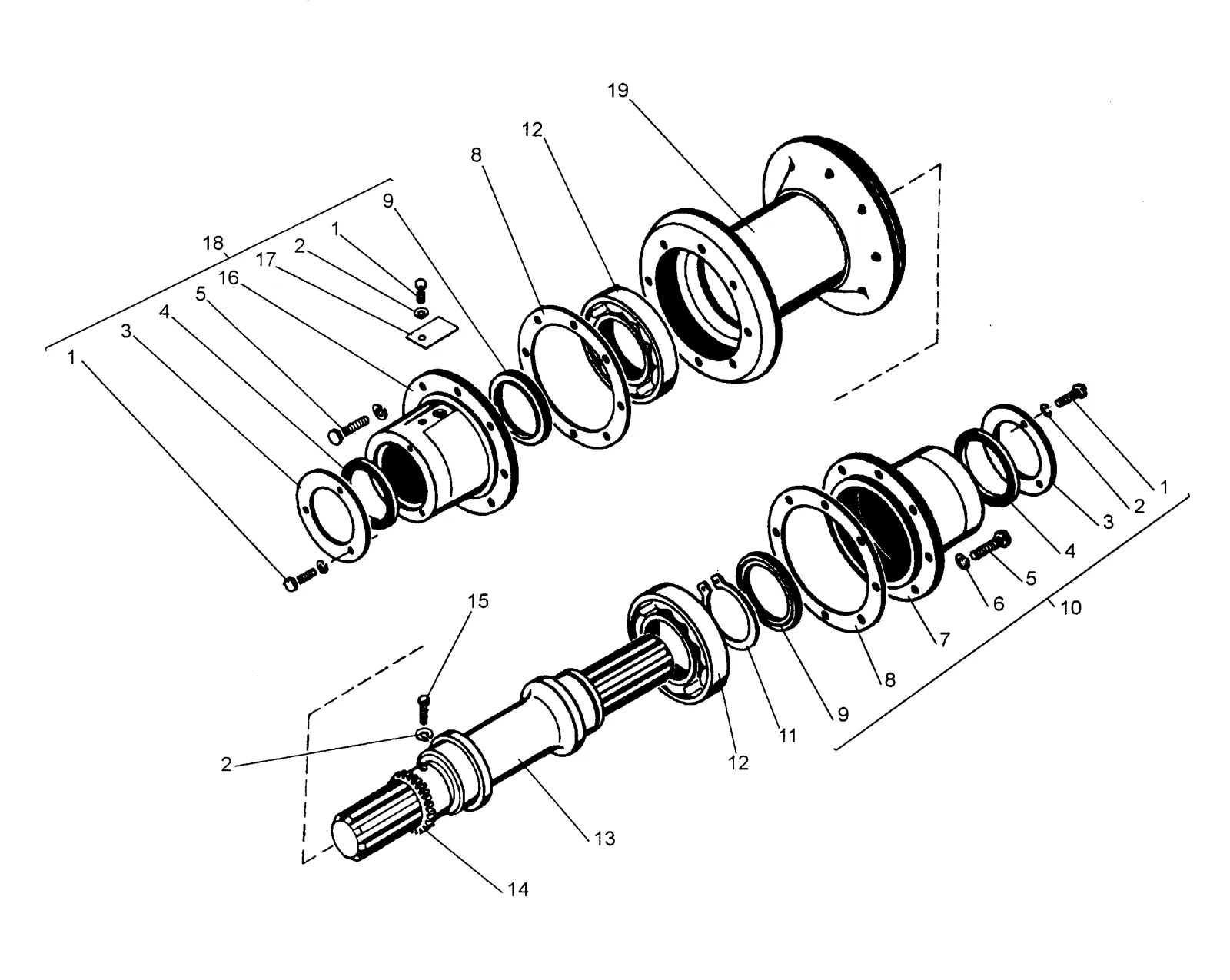

Схема: опора промежуточная К-744Р2, Рис. 32
Рис. 32 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 М6х12 Болт 7 шт.
2 6.65Г.05 Шайба 9 шт.
3 700А. 2213018-1 Кольцо 2 шт.
4 700А. 2213014 Кольцо 2 шт.
5 М10х30 Болт 16 шт.
6 10.65Г.05 Шайба 16 шт.
7 700А. 2213017 Крышка 1 шт.
8 700А. 2213015 Прокладка 2 шт.
9 2,1-85х110-3 Манжета 2 шт.
10 700А. 2220030 Крышка 1 шт.
11 2С90 Кольцо 1 шт.
12 218 Подшипник 2 шт.
13 2256010-2220015 Вал 1 шт.
14 2256010-2220019 Втулка 1 шт.
15 М6х16 Болт 2 шт.
16 2256010-2220014 Крышка 1 шт.
17 2256010-2220017 Заглушка 1 шт.
18 2256010-2220030 Крышка 1 шт.
19 2256010-2220010 Корпус 1 шт.
