Подвеска К-744Р2

Рис. 33 каталога ПТЗ 49 позиций Сборочная единица 744-2900000

Проще заменить узел целиком? Мост на Кировец К-744 усиленный (грузовой, ведущий ) — от 259 000 ₽

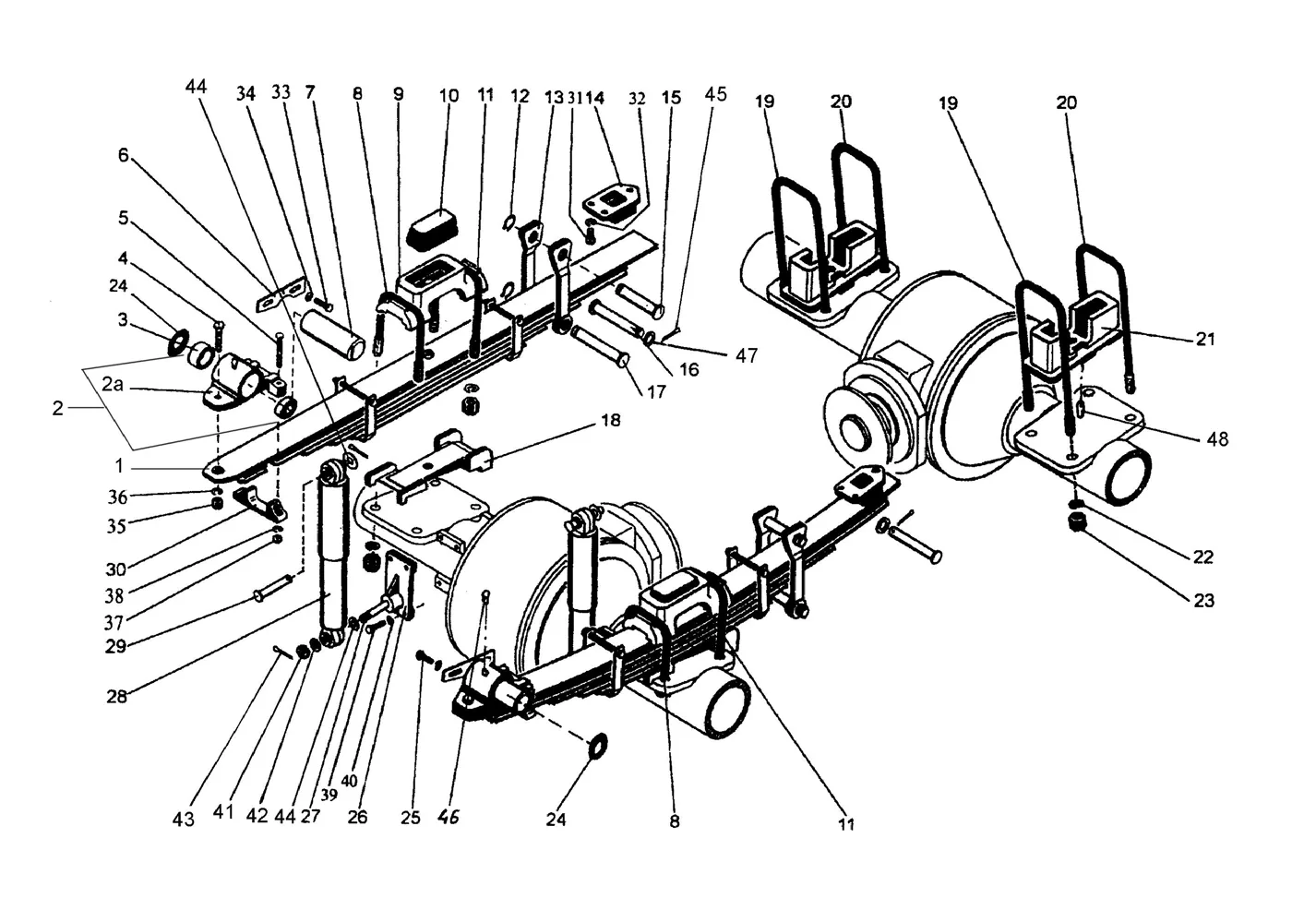

Схема: подвеска К-744Р2, Рис. 33
Рис. 33 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 701М-2902012-02 Рессора 2 шт.
2 2256010-2900030-1 Ушко 2 шт.
2а 2256010-2900031-1 Ушко 2 шт.
3 2256010-2900046 Втулка 4 шт.
4 М20х1,5х90 Болт 2 шт.
5 М16х110 Болт 4 шт.
6 700А.2800021 Клин 2 шт.
7 2256010-2900016-1 Ось 2 шт.
8 2256010-2900022 Стремянка 2 шт.
9 2256010-2900023 Накладка 2 шт.
10 2256010-2900033-2 Буфер 2 шт.
11 2256010-2900022-01 Стремянка 2 шт.
12 В34 Кольцо 4 шт.
13 2256010-2900039-1 Серьга 4 шт.
14 2256010-2900012-2 Упор 2 шт.
15 2256010-2900038 Ось 2 шт.
16 2256010-2900018 Ось 2 шт.
17 2256010-2900038-01 Ось 2 шт.
18 2256010-2900044-1 Проставка 2 шт.
19 700А.0023014-03 Стремянка 2 шт.
20 2256010-2900022-02 Стремянка 2 шт.
21 2256010-2900020-2 Кронштейн 2 шт.
22 700А.0023082 Шайба 16 шт.
23 М27 Гайка 16 шт.
24 744-2900011 Шайба 6 шт.
25 3М16 Болт 4 шт.
26 2256010-2900050-1 Кронштейн 2 шт.
27 2256010-2900036 Ось 2 шт.
28 А1-225/475.29050006Г4 Амортизатор 2 шт.
29 2256010-2900019 Ось амортизатора 2 шт.
30 2256010-2900042 Накладка 2 шт.
31 М14х1,5х35 Болт 6 шт.
32 14.65Г.05 Шайба 6 шт.
33 3М16х1,5х40 Болт 4 шт.
34 16.01.019 Шайба 4 шт.
35 М20 Гайка 2 шт.
36 20.65Г.05 Шайба 2 шт.
37 М16 Гайка 4 шт.
38 16.65Г.05 Шайба 2 шт.
39 М16х1,5х40 Болт 8 шт.
40 16.65Г.05 Шайба 12 шт.
41 М20 Гайка 2 шт.
42 20.01.019 Шайба 4 шт.
43 4х40 Шплинт 2 шт.
44 22.01.019 Шайба 4 шт.
45 63х50 Шплинт 2 шт.
46 2.3.45.Ц6 Масленка 2 шт.
47 30.01.019 Шайба 2 шт.
48 700А.0023045-2 Штифт 2 шт.
