Мост ведущий К-744Р2

Рис. 34 каталога ПТЗ 69 позиций Сборочная единица 744Р1-2300000-1

Проще заменить узел целиком? Мост на Кировец К-744 усиленный (грузовой, ведущий ) — от 259 000 ₽

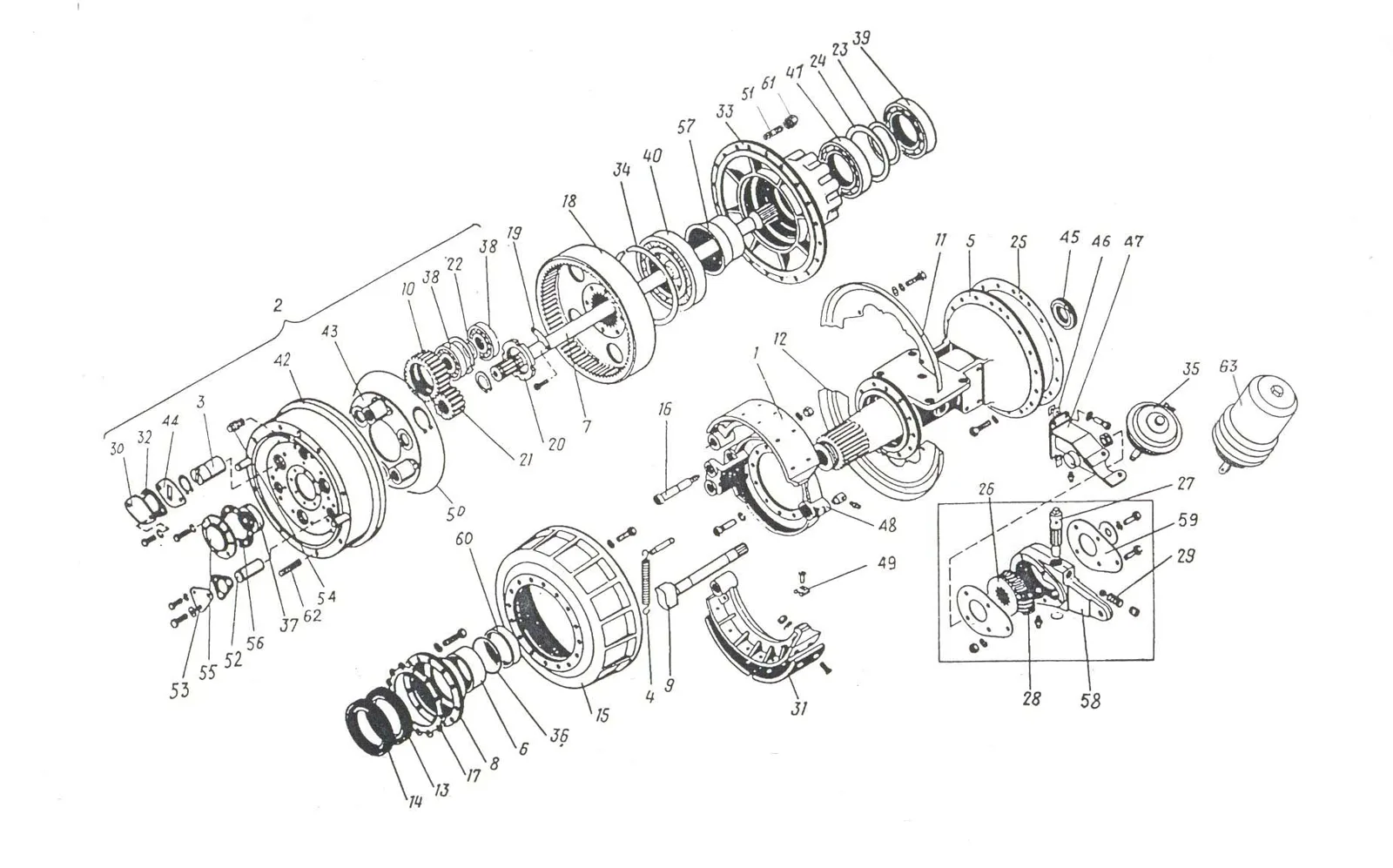

Схема: мост ведущий К-744Р2, Рис. 34
Рис. 34 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 2765020-2300060 Колодка тормозная верхняя 2 шт.
1 2765020-2300060 Колодка тормозная нижняя 2 шт.
2 744Р1-2300020-1-01 Водило 2 шт.
3 700А.2300017 Ось сателлита 6 шт.
4 700.2300035 Пружина 4 шт.
5 2765020-2300010 Кожух 2 шт.
6 2765020-2300011-1 Втулка 2 шт.
7 2765020-2300012 Полуось 2 шт.
8 700А.2300013 Крышка 2 шт.
9 700А.2300018 Кулак левый 1 шт.
9 700А.2300019 Кулак правый 1 шт.
10 700А.2300032 Сателлит 6 шт.
11 700А.2300117 Козырек 2 шт.
12 700А.2300118 Козырек 2 шт.
13 700.2300100 Манжета 2 шт.
14 700.2300190 Манжета 2 шт.
15 700.2300015 Барабан тормозной 2 шт.
16 700.2300016 Ось 4 шт.
17 700.2300017 Прокладка 2 шт.
18 700.2300024-1 Шестерня венечная 2 шт.
19 700.2300025-1 Планка стопорная 2 шт.
20 700.2300026 Гайка 2 шт.
21 700.2300027 Шестерня солнечная 2 шт.
22 700.2300031-2 Кольцо 6 шт.
23 700.2300031-3 Кольцо 2 шт.
24 700.2300031-5 Кольцо 2 шт.
25 2765020-2300013 Прокладка 2 шт.
26 700.2300065-1 Шестерня червячная 2 шт.
27 700.2300066 Ось червяка 2 шт.
28 700.2300067 Червяк 2 шт.
29 700.2300069-2 Пружина 2 шт.
30 700А.2300025 Крышка 6 шт.
31 700.2300081 Накладка 8 шт.
32 700А.2300026 Прокладка 6 шт.
33 744Р1-2300012-2 Ступица 2 шт.
34 700.2300125 Кольцо пружинное 2 шт.
35 Тип 30 Камера тормозная
36 150-160-58-1-3 Кольцо 2 шт.
37 209 Подшипник 2 шт.
38 12312КМ Подшипник 12 шт.
39 32130Д Подшипник 2 шт.
40 2234К Подшипник 2 шт.
41 130 Подшипник 2 шт.
42 744Р1-2300011-2 Водило 2 шт.
43 700А.2300016 Опора 2 шт.
44 700А.2300027 Фиксатор 6 шт.
45 700А.2300110 Манжета 2 шт.
46 700.2300121-01 Прокладка 7 max
47 700.2300121-02 Прокладка 9 max
45 700.2300121-03 Прокладка 7 max
46 700.2300200 Кронштейн левый 1 шт.
47 700.2300210 Кронштейн правый 1 шт.
48 700.2300050-1 Суппорт тормоза 2 шт.
49 700.2300082 Сухарь 4 шт.
50 744Р1-2300015 Кольцо 2 шт.
51 744Р1-2300013-1 Шпилька 40 шт.
52 700А.2300021 Штифт 6 шт.
53 700А.2300022 Крышка 6 шт.
54 744Р-2300011 Пробка 2 шт.
55 700.2300028-3 Крышка 2 шт.
56 700А.2300029 Прокладка 14 max
56 700А.2300029-01 Прокладка 14 max
57 700.2300021 Втулка распорная 2 шт.
58 700.2300064-1 Рычаг тормоза 2 шт.
59 700.2300068-1 Крышка 4 шт.
60 700F.2300014-1 Втулка 2 шт.
61 744Р1-2300014-1 Гайка 40 шт.
62 М22х1,5х65 Шпилька 16 шт.
63 Тип 24/24 Камера тормозная

*

*

* На мост 744Р1-2300000-1 (подмоторный) устанавливаются камеры тормозные тип 24/24 – 2
