Установка коробки передач К-744Р2

Рис. 10 каталога ПТЗ 53 позиции Сборочная единица 744Р2-0017000-2, 744Р-1700000-3

Проще заменить узел целиком? Коробка передач для трактора К-744 (Р1, Р2, Р3) — от 288 750 ₽

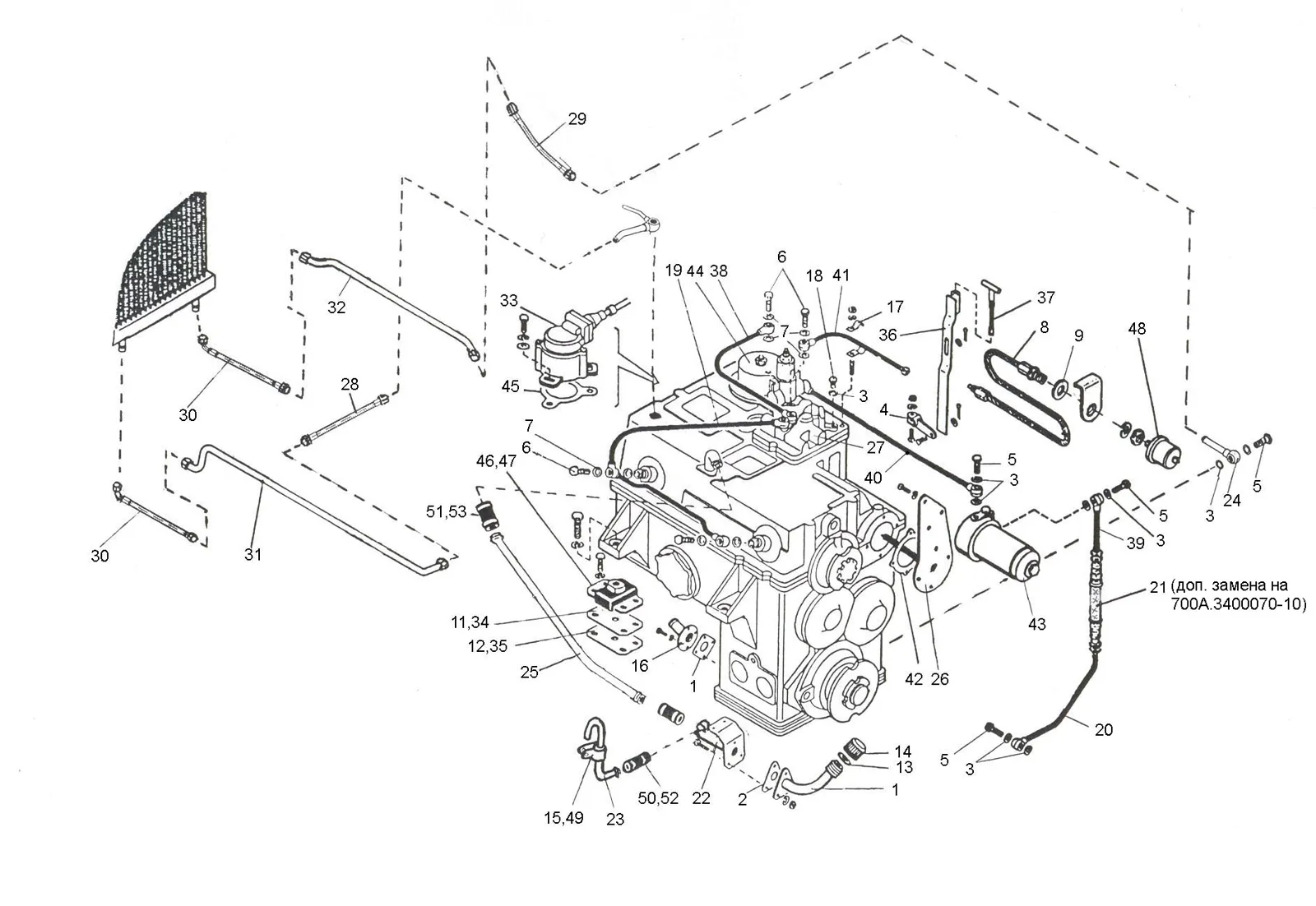

Схема: установка коробки передач К-744Р2, Рис. 10
Рис. 10 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 700.1701251-1 Прокладка 1 шт.
2 700.1701275 Прокладка 1 шт.
3 700.1701413-1 Прокладка 11 шт.
4 700.1719012-1 Рычаг 1 шт.
5 700.1724023-2 Болт зажимной 5 шт.
6 700.1724045 Болт зажимной 5 шт.
7 700.3429042-1 Прокладка 12 шт.
8 700.3800090 Рукав 1 шт.
9 700.3800017 Втулка 2 шт.
10 700А.0017170 Патрубок 1 шт.
11 700А.0017098-01 Прокладка 6 наиб.
12 700А.0017098-02 Прокладка 4 наиб.
13 700А.0017105 Прокладка 1 шт.
14 700А.0017106 Колпачок 1 шт.
15 700А.1100057-02 Втулка 1 шт.
16 700А.1700120 Труба 1 шт.
17 700А.1700026 Скоба 2 шт.
18 700А.1700072-03 Пробка 1 шт.
19 700А.1724120-1 Трубопровод 1 шт.
20 700А.1724160-3 Труба 1 шт.
21 700А.3400070 или700А.3400070-10 Рукав 1 шт.
22 744-0017010 Кронштейн 1 шт.
23 744-0017023 Труба 1 шт.
24 744Р-0017080 Труба 1 шт.
25 744Р-0017014 Труба 1 шт.
26 744Р-1700100-1 Кронштейн 1 шт.
27 744Р-1702000 Механизм переключения передач 1 шт.
28 744Р1-3400190 Рукав Dy20 1 шт.
29 744Р1-3400190-01 Рукав Dy20 1 шт.
30 744Р1-3400220 Рукав 2 шт.
31 744Р2-0017310 Труба 1 шт.
32 744Р2-0017330-1 Труба 1 шт.
33 2001.3843 Датчик тахометра 1 шт.
34 2256010-0017039 Прокладка 8 наиб кол.
35 2256010-0017039-01 Прокладка 4 наиб кол.
36 2256010-1700010-1 Рычаг 1 шт.
37 2256010-1700020 Рукоятка 1 шт.
38 2256010-1700090-1 Трубопровод 1 шт.
39 2256010-1700120-01 Труба 1 шт.
40 2256010-1700130 Труба 1 шт.
41 2256010-1700140 Труба 1 шт.
42 2256010-1700021 Прокладка 1 шт.
43 2256010-1716000 Фильтр коробки передач 1 шт.
44 2256010-1748000-2 Гидроаккумулятор 1 шт.
45 2256010-3800012 Прокладка 1 шт.
46 АКСС-220М Амортизатор 2 шт.
47 АКСС-400М Амортизатор 2 шт.
48 ММ359 Датчик давления масла 1 шт.
49 22.22.9,0 Скоба 1 шт.
50 "Norma" 20-32 Хомут червячный 2 шт.
51 "Norma" 50-70 Хомут червячный 4 шт.
52 16х25-1,6 Рукав 0,1 м
53 42х56,5-1,5 Рукав 2x0,1м
